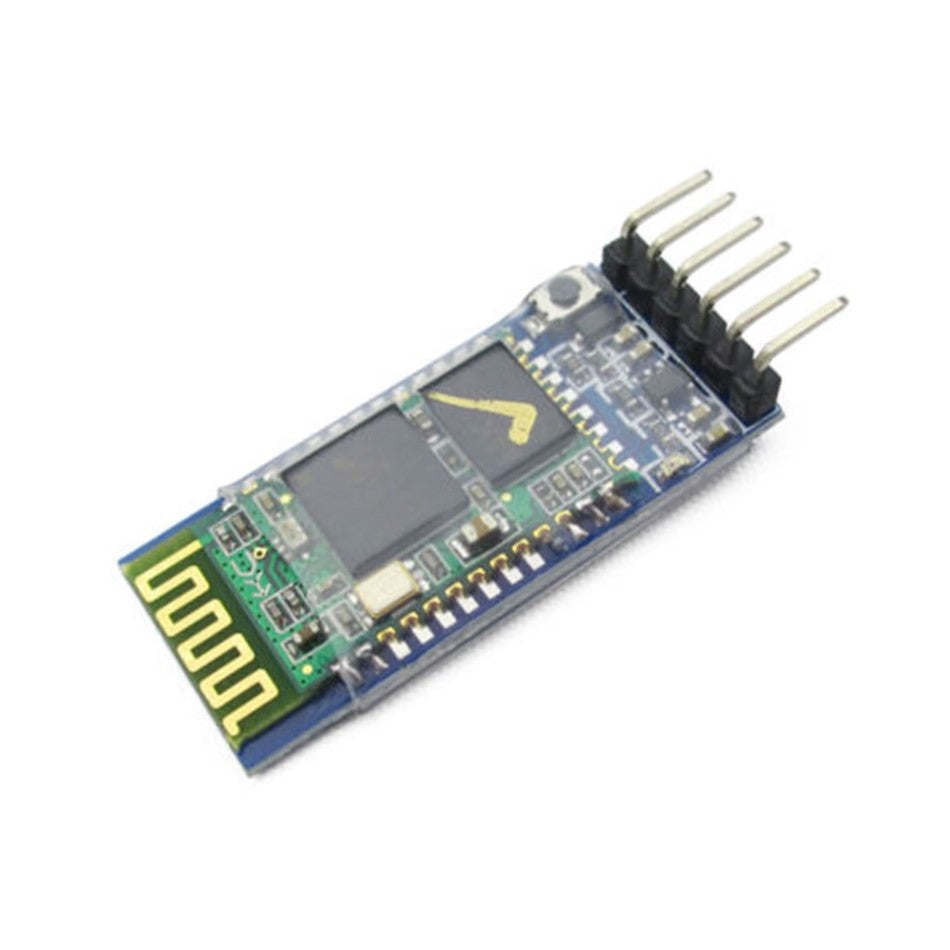

Módulo bluetooth HC-05 - Original

Bluetooth v2.0 + EDR (Enhanced Data Rate)

Puede configurarse como maestro, esclavo, y esclavo con autoconexión (Loopback) mediante comandos AT

Módulo montado en tarjeta con regulador de voltaje y 6 pines suministrando acceso a VCC, GND, TXD, RXD, KEY y status LED (STATE)

El pin RX del módulo requiere resistencia de pull-up a 3.3 V (4.7 k a 10 k).

Si el microcontrolador no tiene resistencia de pull-up interna en el pin Tx se debe poner externamente.

• Chip de radio: CSR BC417143
• Frecuencia: 2.4 GHz, banda ISM
• Modulación: GFSK (Gaussian Frequency Shift Keying)
• Potencia de emisión ≤ 4 dBm, Clase 2
• Alcance: 5 m a 10 m
• Sensibilidad ≤ -84 dBm a 0.1% BER
• Velocidad: Asincrónica: 2.1 Mbps (max.)/160 kbps, sincrónica: 1 Mbps/1 Mbps
• Seguridad: Autenticación y encriptación (Password por defecto: 1234)
• Perfiles: Puerto serial Bluetooth
• Consumo de corriente: 50 mA
• Niveles lógicos: 3.3 V

Conectarlos a señales con voltajes mayores a 5 V, puede dañar el módulo

• Voltaje de alimentación: 3.6 V a 6 V
• Dimensiones totales: 1.7 cm x 4 cm aprox.
• Temperatura de operación: -20 ºC a +75 ºC

Antena de PCB incorporada
