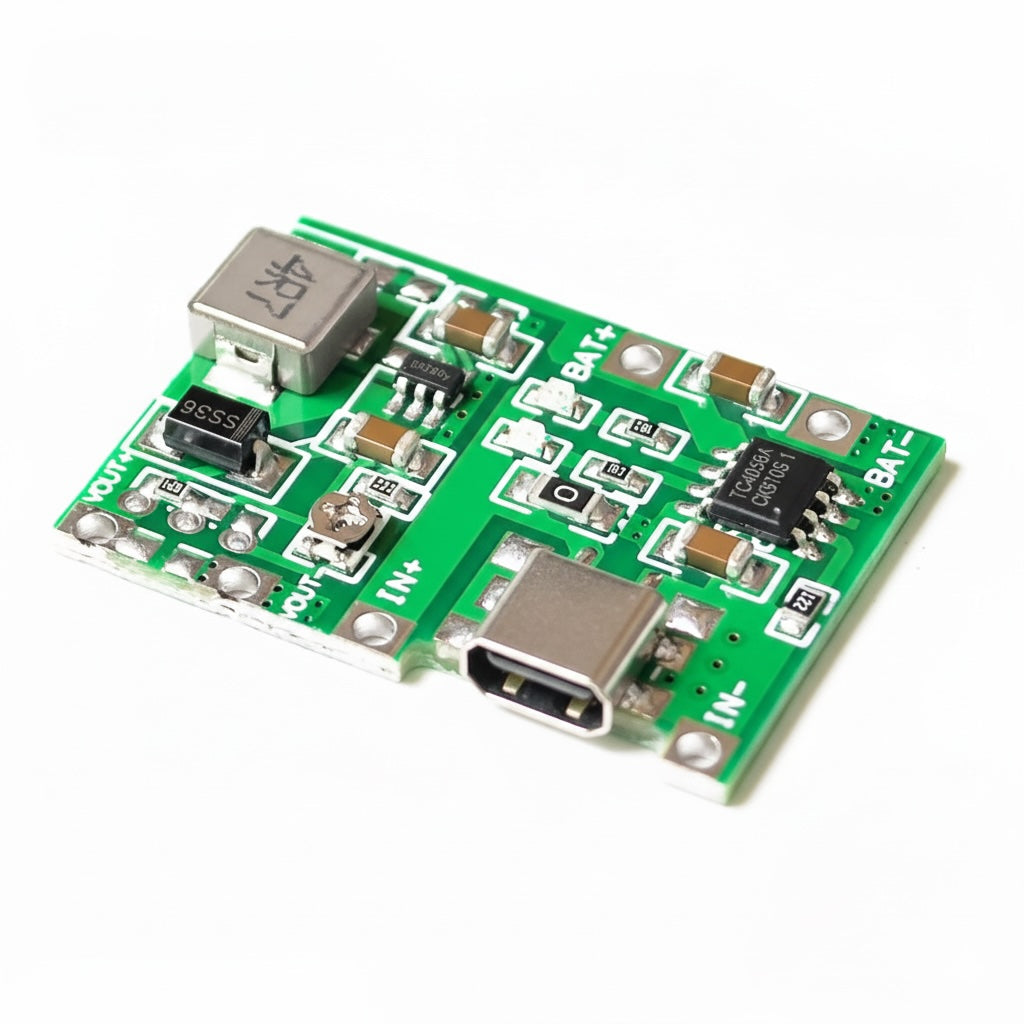

Módulo cargador de batería de litio tipo C con elevador de voltaje

Módulo cargador de baterías de litio de una celda con convertidor elevador integrado y entrada USB tipo C. Carga la celda con el TP4056 hasta 4.2 V y eleva el voltaje de la batería a una salida ajustable de 4.3 V a 27 V. Es una placa sencilla para convertir una celda 18650 en una fuente recargable de voltaje mayor.

Cargador y elevador integrados: la placa combina la carga de la batería y la conversión elevadora, por lo que basta con conectar la celda, la entrada USB tipo C y la carga.

Rango de salida amplio: el voltaje de salida se ajusta entre 4.3 V y 27 V, con una corriente de descarga de batería de hasta 2 A.

Carga de 1 A: la corriente nominal de carga es de 1 A, con corte en 4.2 V y una precisión de 1.5%.

LED de estado: un LED azul indica que la batería se está cargando y uno rojo indica carga completa.

Polaridad de batería: el módulo no admite la batería conectada al revés, así que hay que respetar las marcas de la placa.

• Voltaje de entrada: 4.5 V a 8 V DC, por USB tipo C.
• Voltaje de salida: ajustable de 4.3 V a 27 V.
• Corriente de descarga de batería: 2 A.
• Voltaje final de carga: 4.2 V.
• Corriente nominal de carga: 1 A.
• Método de carga: lineal, con precisión de 1.5%.
• Batería compatible: Li-ion de una celda (1S), 3.7 V nominales, como la 18650.
• Polaridad inversa: no protegido.
• Temperatura de operación: -10 °C a 85 °C.
• Dimensiones: 33 x 23 x 10 mm.

Es idóneo para proyectos portátiles alimentados por una celda de litio que requieren un voltaje de operación superior al de la batería y recarga por USB tipo C.
