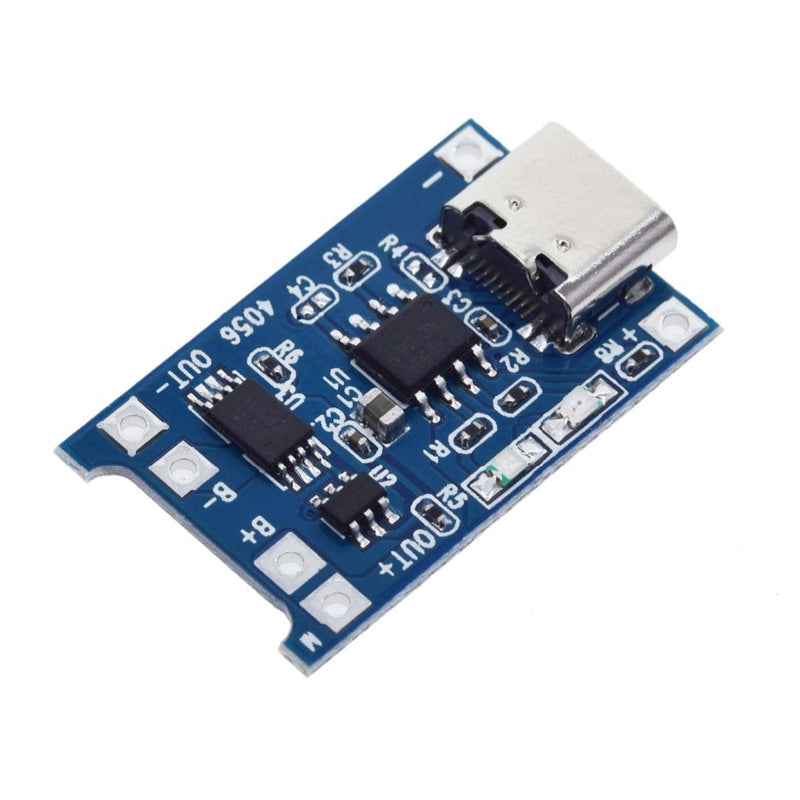

Módulo cargador de batería de litio TP4056 con USB tipo C, 1A

Módulo cargador basado en el circuito TP4056 para una batería de litio de una celda, como las 18650, con entrada USB tipo C. Carga a 1 A hasta 4.2 V mediante carga lineal, con exactitud de 1.5 % en el voltaje final, e indica con LED el estado de la carga.

Entrada USB tipo C: se alimenta con cualquier cargador o puerto USB de 5 V mediante un cable USB tipo C.

Carga lineal a 1 A: el TP4056 carga en dos etapas, corriente constante y luego voltaje constante, y termina la carga al llegar a 4.2 V cuando la corriente baja a una fracción de la programada.

Indicadores LED: dos LED muestran el estado: uno durante la carga y otro al completarse.

Sin protección de polaridad: la batería debe conectarse con la polaridad correcta; el módulo no admite conexión inversa.

• Circuito: TP4056.
• Voltaje de entrada: 4.5 a 5.5 V DC.
• Puerto de entrada: USB tipo C.
• Voltaje final de carga: 4.2 V.
• Exactitud del voltaje de carga: 1.5 %.
• Corriente de carga: 1 A.
• Método de carga: lineal.
• Temperatura de trabajo: -10 °C a 85 °C.
• Polaridad inversa: no admitida.
• Dimensiones: 25 x 19 x 10 mm.

Es idóneo para proyectos portátiles con una celda de litio que necesitan recargarse desde un cargador USB tipo C.
