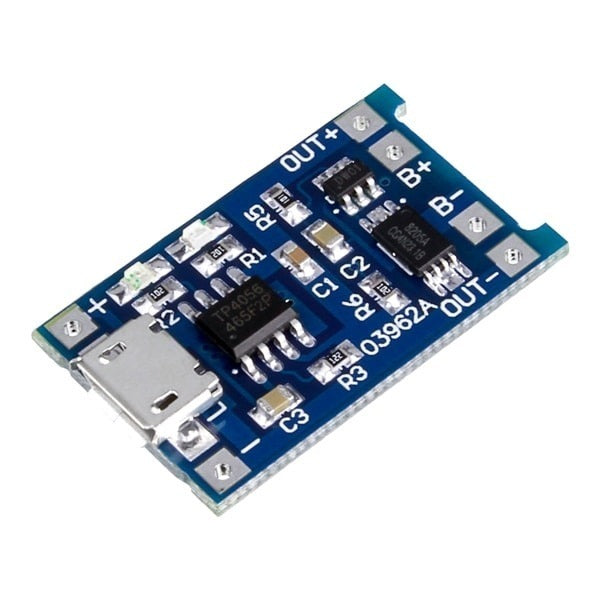

Módulo cargador de batería de litio TP4056 con microUSB, 1A

Módulo cargador para baterías de litio de una celda basado en el circuito integrado TP4056, con entrada micro USB. Carga la batería de forma lineal, en corriente constante y luego en voltaje constante, hasta 4.2 V con una corriente de 1 A. Es el cargador básico más usado para celdas 18650 y otras Li-ion de 3.7 V en proyectos de electrónica.

Carga CC/CV: el TP4056 carga primero a corriente constante y, al alcanzar 4.2 V, mantiene el voltaje constante hasta que la corriente baja a una décima parte del valor programado, momento en que termina la carga.

Entrada micro USB: se alimenta con 5 V desde un cargador de teléfono, un puerto USB de computadora o cualquier fuente con conector micro USB.

Carga de 1 A: la corriente de carga viene fijada en 1 A, el máximo que admite el TP4056.

Indicación de estado: dos LED indican si la batería se está cargando o si la carga terminó.

Polaridad de batería: el módulo no admite la batería conectada al revés; hay que respetar las marcas de la placa.

• Circuito integrado: TP4056, cargador lineal para una celda de litio.
• Voltaje de entrada: 4.5 V a 5.5 V DC, por micro USB.
• Voltaje final de carga: 4.2 V, con precisión de 1.5%.
• Corriente nominal de carga: 1 A.
• Método de carga: lineal, corriente constante / voltaje constante.
• Batería compatible: Li-ion de una celda (1S), 3.7 V nominales, como la 18650.
• Polaridad inversa: no protegido.
• Temperatura de operación: -10 °C a 85 °C.
• Dimensiones: 25 x 19 x 10 mm.

Es idóneo para agregar recarga por USB a proyectos alimentados con una celda de litio de 3.7 V, como prototipos con microcontroladores, linternas o dispositivos portátiles sencillos.
