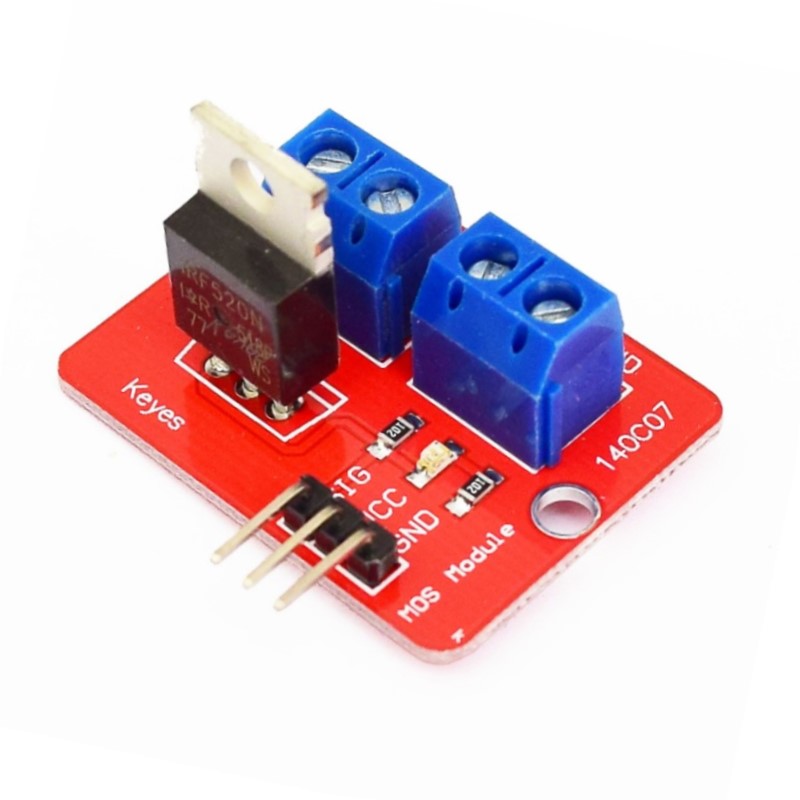

Módulo controlador mosfet IRF520

Módulo de un canal basado en el MOSFET IRF520 para controlar desde un microcontrolador cargas de corriente directa de hasta 24 V y 5 A. Funciona como interruptor del lado negativo (tierra) de la carga y acepta señales digitales o PWM, por lo que sirve tanto para encender y apagar como para regular velocidad o brillo.

Conmutación del lado de tierra: con la señal SIG en alto, el MOSFET conecta GND con la terminal V- de la carga; con SIG en bajo la desconecta. Las terminales V+ y VIN quedan conectadas entre sí todo el tiempo.

Control por PWM: la entrada acepta señal PWM, lo que permite variar la velocidad de motores DC o la intensidad de LED de potencia.

LED indicador: un LED en la placa se enciende cuando la señal está en alto, lo que facilita verificar el estado del canal.

Conexión sencilla: la alimentación de la carga se conecta en VIN y GND, y la carga en V+ y V-, mediante terminales en la placa.

• MOSFET: IRF520.
• Interfaz: digital o PWM.
• Voltaje de señal: 3.3 V o 5 V.
• Voltaje de carga: 0 a 24 V.
• Corriente máxima de carga: 5 A.
• Terminales: VIN, GND (alimentación), V+, V- (carga), SIG (señal).
• Dimensiones: 33.4 x 25.6 mm.

Es idóneo para proyectos con Arduino u otros microcontroladores que necesitan manejar motores DC, solenoides, celdas Peltier o LED de potencia de hasta 24 V y 5 A.
