Módulo convertidor ADC HX711 con escudo de metal

Módulo con el convertidor analógico a digital HX711 de 24 bits para leer celdas de carga, con una cubierta metálica sobre el circuito que reduce el efecto de la interferencia electromagnética en la medición. Se usa para construir básculas digitales y sistemas de medición de fuerza con un microcontrolador.

Resolución de 24 bits: el convertidor detecta cambios muy pequeños en la señal de la celda de carga, lo que permite mediciones de peso finas.

Escudo metálico: la cubierta metálica aísla los componentes sensibles del ruido electromagnético y de radiofrecuencia del entorno, lo que ayuda a obtener lecturas más estables que con el módulo sin blindaje.

Amplificador de dos canales: el chip integra un amplificador de ganancia programable de bajo ruido con dos canales diferenciales; el canal A admite ganancia de 128 o 64 y el canal B tiene ganancia fija de 32.

Interfaz de dos hilos: se comunica con Arduino, ESP32 u otro microcontrolador mediante una línea de reloj y una de datos, con librerías ampliamente disponibles.

• Circuito integrado: HX711.
• Resolución del ADC: 24 bits.
• Canales de entrada: 2 diferenciales seleccionables.
• Ganancia: canal A 128 o 64; canal B 32 (fija).
• Voltaje de operación: 2.6 a 5.5 V DC.
• Tasa de datos: 10 Hz u 80 Hz, seleccionable.

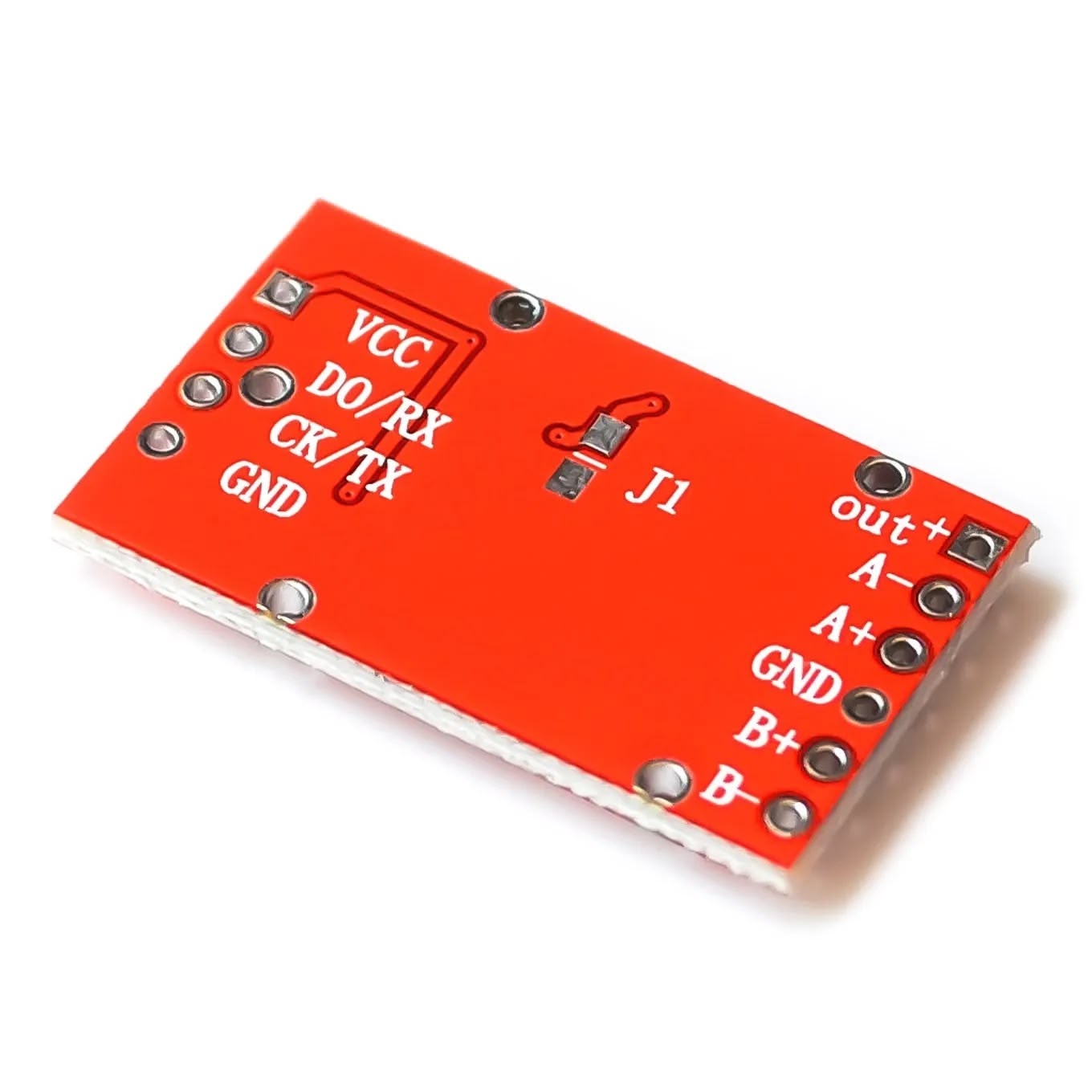

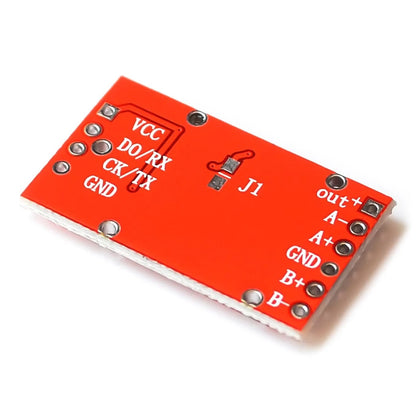

• Interfaz: serial de 2 hilos (reloj y datos).
• Protección: escudo metálico contra interferencia.

Es idóneo para básculas de cocina o de baño, sistemas de pesaje y medición de fuerza donde el entorno tiene ruido eléctrico y se busca una lectura más estable.
