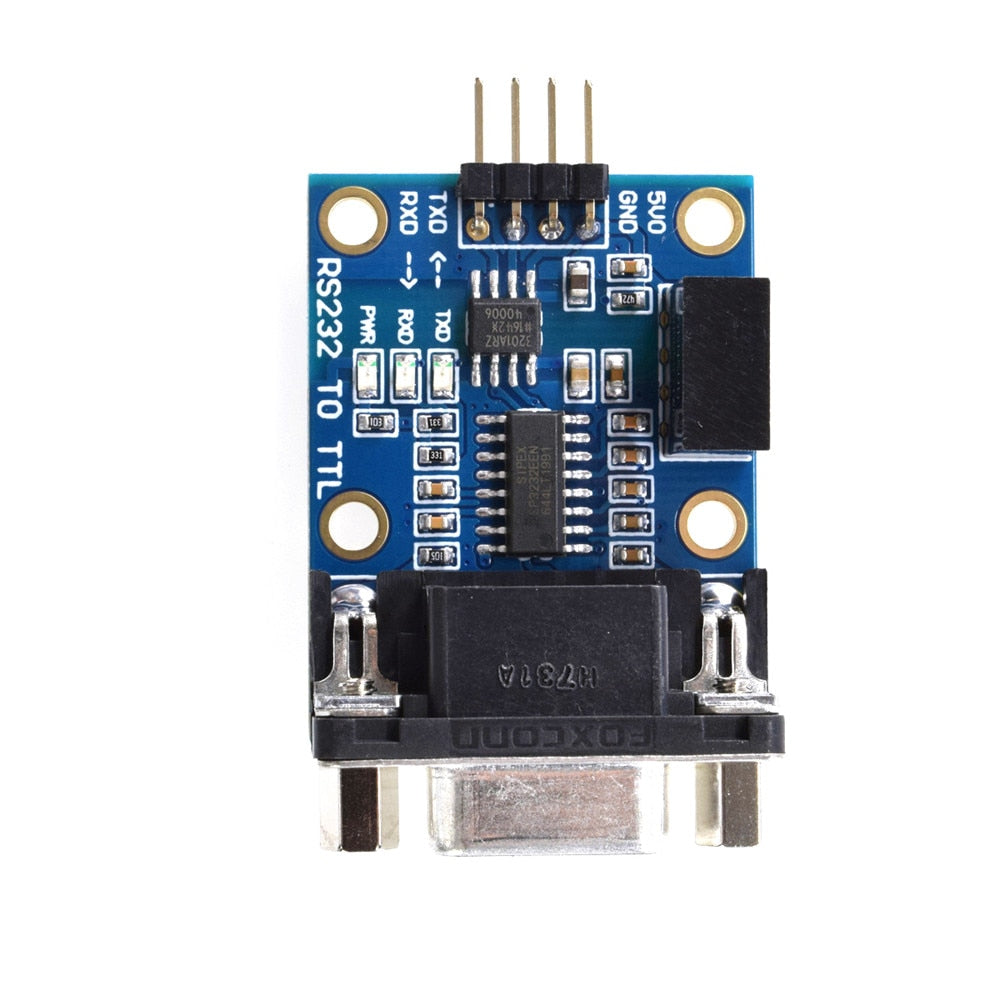

Módulo convertidor de RS232 serial hembra a TTL

Módulo convertidor de niveles entre el puerto serial RS232 (conector DB9 hembra) y la lógica TTL de un microcontrolador. Usa el transceptor SP3232 para adaptar los voltajes del estándar RS232 a niveles que el microcontrolador puede leer, y permite comunicar una placa con una computadora o equipo que tenga puerto serial.

Adaptación de niveles: el SP3232 convierte las señales RS232 del equipo externo a niveles TTL y viceversa, evitando conectar el puerto serial directamente al microcontrolador.

Conector DB9 hembra: se conecta a puertos o cables seriales con conector DB9 macho.

Conexión de cuatro pines: del lado TTL solo requiere alimentación, tierra, TXD y RXD.

• Transceptor: SP3232.
• Conector serial: DB9 hembra.
• Alimentación (VCC): 5 V DC.
• TXD: se conecta al RX del microcontrolador (flujo: PC TX, SP3232, MCU RX).
• RXD: se conecta al TX del microcontrolador (flujo: MCU TX, SP3232, PC RX).

Es idóneo para comunicar Arduino u otros microcontroladores con computadoras, PLC o equipos que usan puerto serial RS232.
