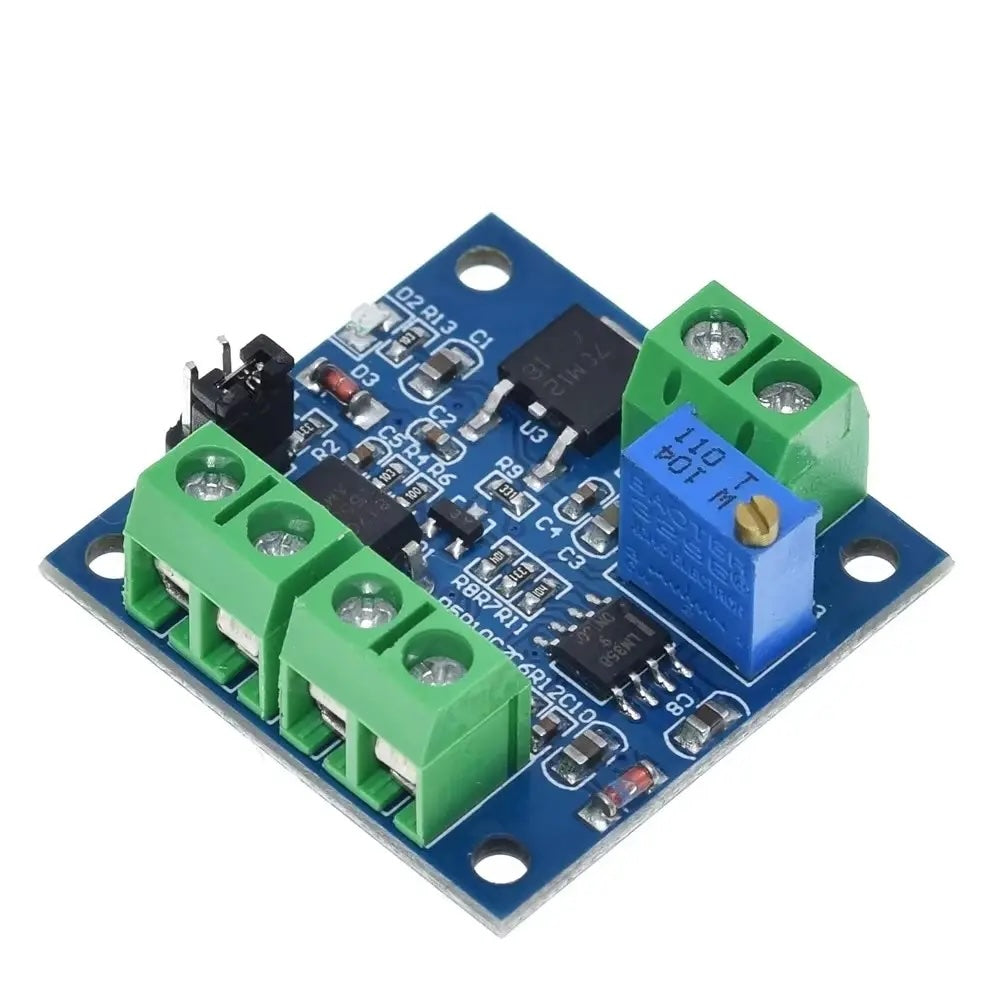

Módulo convertidor de señal PWM a voltaje

Módulo que convierte una señal PWM de 0 % a 100 % de ciclo de trabajo en un voltaje analógico lineal de 0 a 10 V. Sirve de interfaz entre un microcontrolador o controlador digital y equipos industriales que esperan una entrada analógica de 0 a 10 V, como variadores de frecuencia, PLC o controladores de iluminación.

Conversión lineal a 0-10 V: la salida analógica es proporcional al ciclo de trabajo de la señal PWM de entrada.

Dos niveles de entrada: un jumper selecciona entre señales PWM de 4.5 a 10 V (modo 5 V) o de 12 a 24 V (modo 24 V), lo que permite usarlo con microcontroladores o con salidas de PLC.

Calibración ajustable: un potenciómetro en la placa permite ajustar la salida para corregir la escala.

Terminales de tornillo: la alimentación, la entrada y la salida se conectan mediante borneras.

• Voltaje de operación: 12 a 30 V DC.
• Corriente de alimentación requerida: mayor de 100 mA.
• Frecuencia PWM aceptada: 1 a 3 kHz.
• Nivel de entrada PWM: 4.5 a 10 V (modo 5 V) o 12 a 24 V (modo 24 V), por jumper.
• Salida: 0 a 10 V DC.
• Precisión de conversión: ±5 %.
• Ajuste: potenciómetro de calibración.
• Conexiones: terminales de tornillo.
• Temperatura de operación: -10 °C a 50 °C.
• Dimensiones: aproximadamente 33 x 33 x 15 mm.

Es idóneo para controlar desde Arduino, ESP32 o un PLC equipos con entrada analógica de 0 a 10 V, como variadores de velocidad, drivers LED regulables o válvulas proporcionales.
