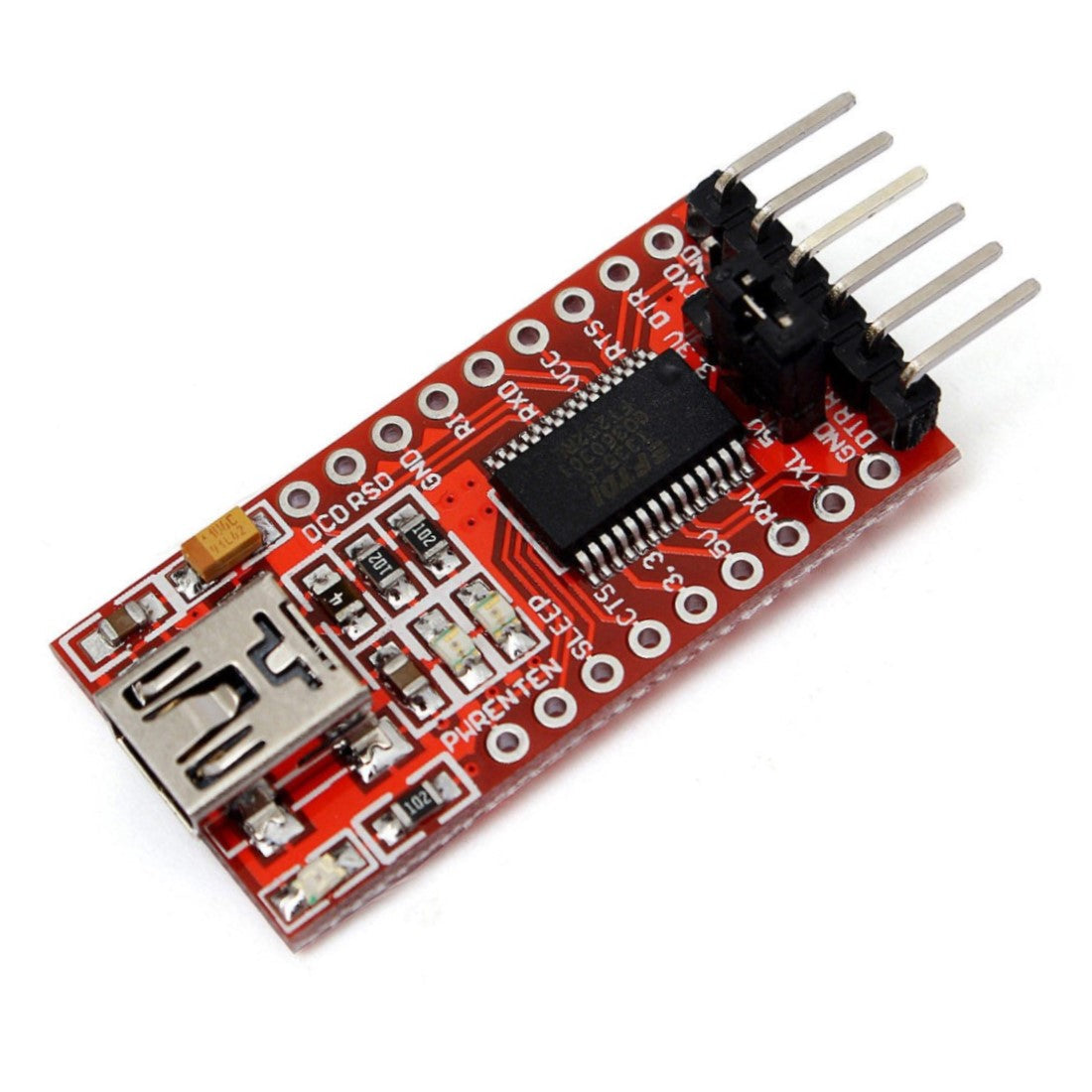

Módulo convertidor MiniUSB a TTL FT232RL

Adaptador de USB a serial TTL basado en el chip FT232RL de FTDI, con conector Mini USB. Crea un puerto COM virtual en la computadora para comunicarse con microcontroladores, programar placas sin USB (como Arduino Pro Mini) o depurar dispositivos por UART. El nivel lógico puede seleccionarse entre 3.3 V y 5 V.

Protocolo USB resuelto en el chip: el FT232RL maneja todo el protocolo USB, por lo que no se requiere firmware específico; FTDI ofrece controladores gratuitos de puerto COM virtual (VCP) y de acceso directo (D2XX).

Nivel lógico seleccionable: un puente de soldadura permite elegir operación a 3.3 V o 5 V según el dispositivo que se conecte.

Señales de control: además de TX y RX, expone CTS y DTR; DTR se usa comúnmente para el reinicio automático al programar placas tipo Arduino.

Orden de pines estándar: la disposición de pines coincide con la del cable FTDI, con las marcas GRN y BLK en los extremos.

LED de actividad: indicadores de transmisión y recepción muestran el tráfico de datos.

• Chip: FTDI FT232RL.
• Conector: Mini USB.
• Compatibilidad USB: USB 2.0 Full Speed.
• Alimentación: 5 V DC desde el puerto USB.
• Nivel lógico: 3.3 V o 5 V, seleccionable con puente de soldadura.
• Pines: GND, CTS, VCC, TX, RX, DTR.
• Formato UART: 7 u 8 bits de datos; 1 o 2 bits de parada; paridad par, impar, marca, espacio o ninguna.
• Buffers: recepción 128 B, transmisión 256 B.
• EEPROM interna: 1,024 bits.
• Controladores: VCP y D2XX de FTDI.

Es idóneo para programar y depurar microcontroladores por puerto serial, sobre todo placas sin USB integrado que trabajan a 3.3 V o 5 V.
