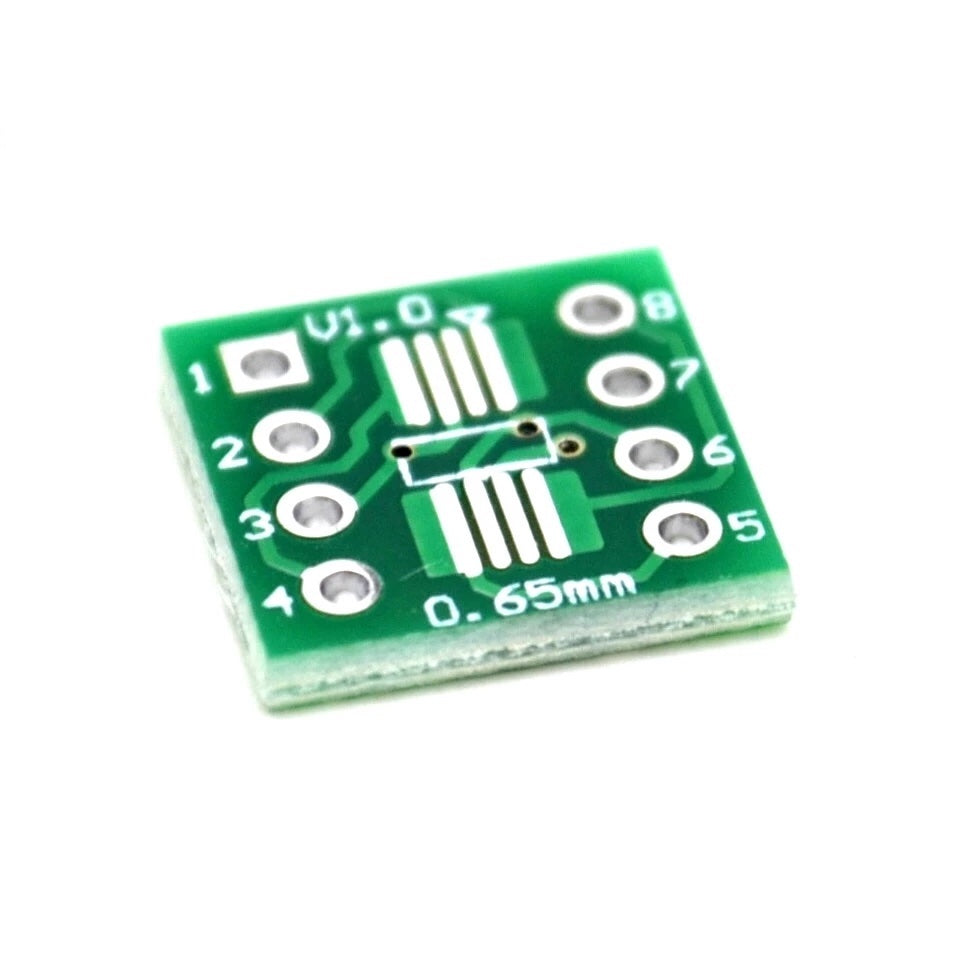

Módulo convertidor de SMD a DIP para integrados de hasta 8 pines

Placa adaptadora de doble cara que convierte circuitos integrados de montaje superficial de hasta 8 pines a formato DIP con paso de 2.54 mm, para poder usarlos en protoboard o en placas perforadas. Cada cara tiene un patrón distinto según el paso del encapsulado.

Dos patrones en una placa: la cara A tiene paso de 1.27 mm para encapsulados SOP y SOIC, y la cara B paso de 0.65 mm para SSOP, TSSOP y MSOP.

Salida en paso estándar: los 8 pines de salida quedan a 2.54 mm, compatibles con protoboard, zócalos DIP8 y placas perforadas.

Admite integrados más pequeños: también sirve para chips de 4 o 6 pines.

• Encapsulados admitidos: SOP8, SOIC (1.27 mm); SSOP8, TSSOP8, MSOP (0.65 mm).
• Salida: DIP de 8 pines, paso de 2.54 mm.
• Tipo de PCB: doble cara.
• Dimensiones: aproximadamente 1.1 x 1.0 x 0.16 cm.

Es idóneo para usar memorias EEPROM, amplificadores operacionales y otros integrados SMD de 8 pines en protoboard o circuitos de prueba.
