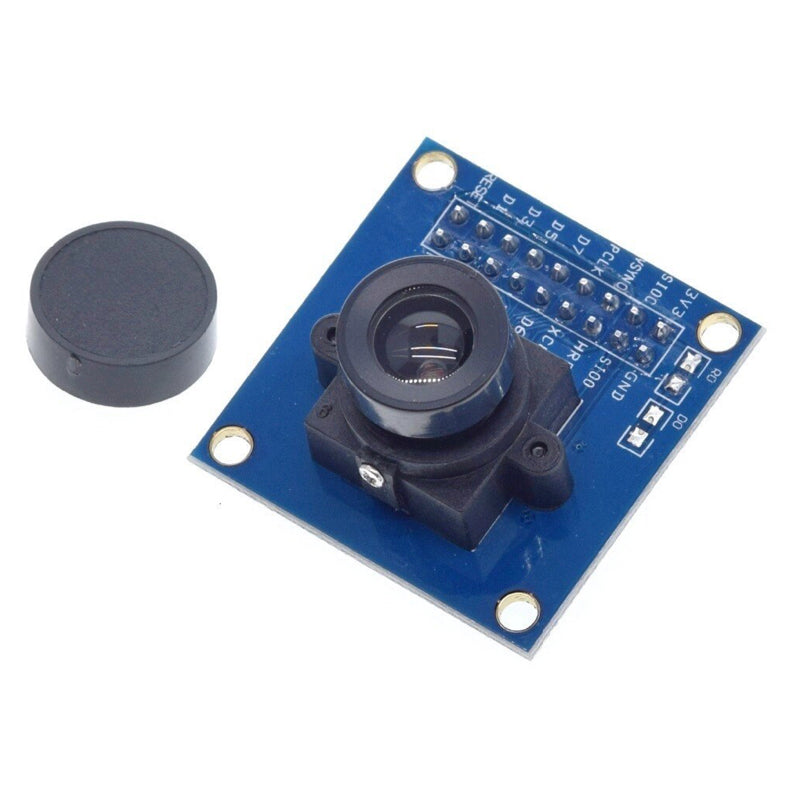

Módulo de cámara VGA OV7670

Módulo de cámara con el sensor de imagen OV7670 de resolución VGA (640 x 480), que entrega imagen digital en formato paralelo de 8 bits y se configura por bus SCCB, compatible con I2C. Es un sensor de entrada para proyectos de captura de imagen con microcontroladores, de resolución baja y sin compresión de imagen.

Resolución VGA a 30 fps: captura hasta 30 cuadros por segundo a 640 x 480 con escaneo progresivo.

Varios formatos de salida: entrega YUV/YCbCr 4:2:2, RGB565, RGB555, RGB444, GRB 4:2:2 y RGB crudo, en bus de 8 bits.

Exposición electrónica: el sensor controla la exposición de forma electrónica.

Bajo consumo: consume alrededor de 60 mW a 15 fps en VGA con formato YUV, y tiene modo de reposo.

• Sensor: OV7670.
• Resolución: 640 x 480 (VGA).
• Velocidad máxima: 30 fps en VGA.
• Formatos de salida (8 bits): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, RGB crudo.
• Voltaje de alimentación: 2.5 a 3.3 V.
• Consumo: 60 mW a 15 fps VGA YUV.
• Formato óptico y ángulo de visión: 1/6 in; 25°.
• Tamaño de píxel: 3.6 x 3.6 µm.
• Sensibilidad, SNR y rango dinámico: 1.3 V/(lux·s); 46 dB; 52 dB.
• Temperatura: operación -30 °C a 70 °C; imagen estable 0 °C a 50 °C.

Es idóneo para prácticas y proyectos de procesamiento de imagen de baja resolución con microcontroladores que tengan suficientes pines y memoria para leer el bus paralelo.
