Módulo de conector tipo C - hembra

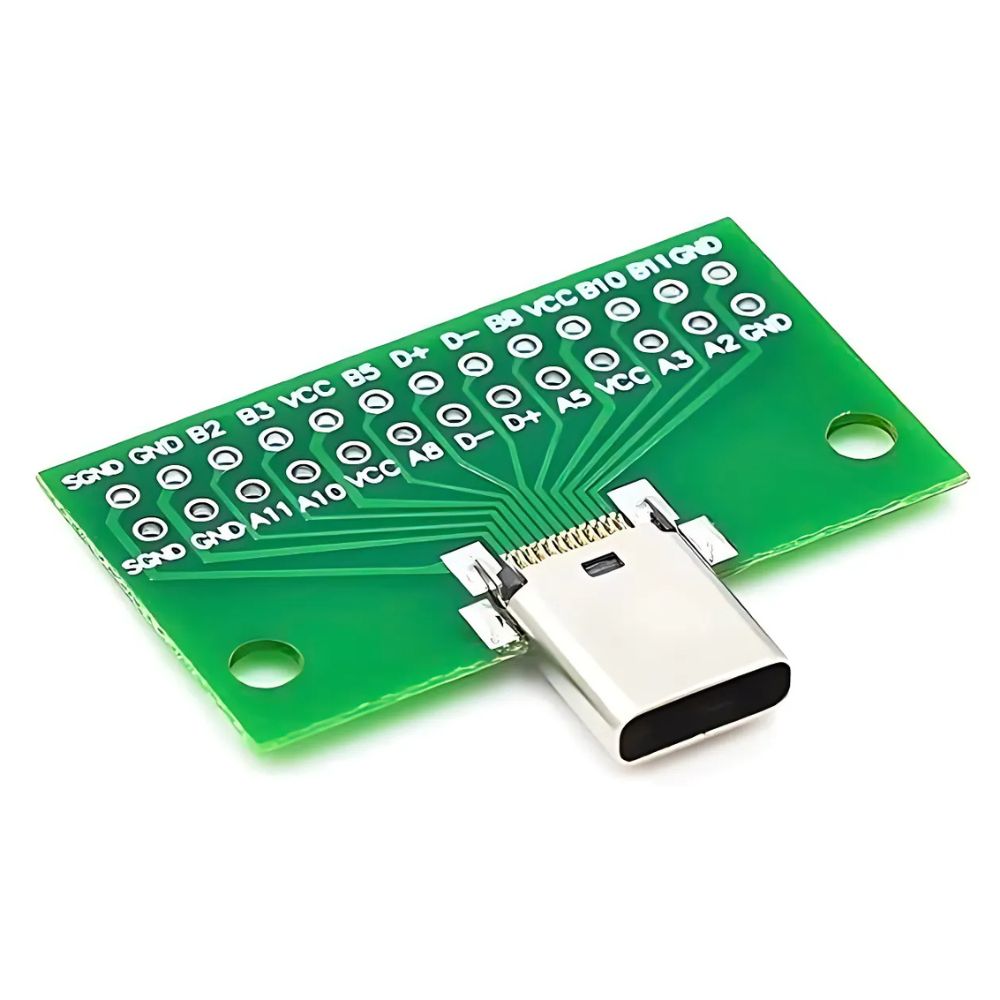

Placa de conexión con un receptáculo USB tipo C hembra, compatible con USB 3.1, que lleva sus 24 pines a headers con paso de 2.54 mm. Permite incorporar un puerto USB-C a un prototipo y acceder a cada una de sus señales sin soldar directamente el conector de montaje superficial.

Acceso a todas las líneas: expone alimentación (VBUS, GND), pares SuperSpeed (TX/RX), datos USB 2.0 (D+/D-) y los pines de configuración CC y SBU.

Paso estándar de 2.54 mm: los pines salen en doble fila con separación de 0.1 in, compatibles con protoboard y cables dupont.

Conector hembra: recibe cables o dispositivos con conector USB-C macho, para construir dispositivos que se conectan por USB-C.

Líneas CC disponibles: el acceso a los pines CC permite trabajar con la negociación de USB Power Delivery en el circuito propio.

• Conector: USB tipo C hembra, compatible con USB 3.1.
• Tipo de placa: placa de conexión (breakout).
• Pines expuestos: 24.
• Paso de pines: 2.54 mm (0.1 in).
• Material de la placa: PCB FR-4.
• Dimensiones: aproximadamente 30 x 25 mm.

Es idóneo para ingenieros y aficionados que necesitan añadir un puerto USB-C de alimentación o datos a sus propios circuitos, o prototipar periféricos con este conector.
