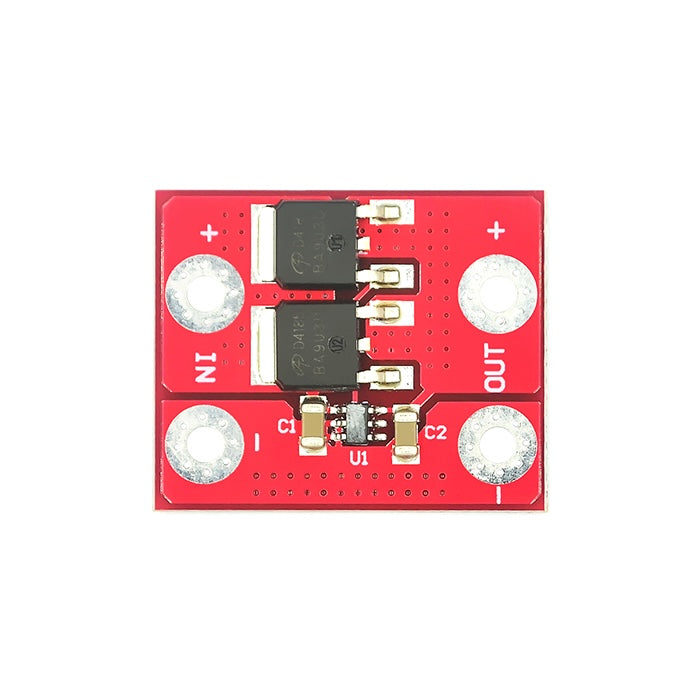

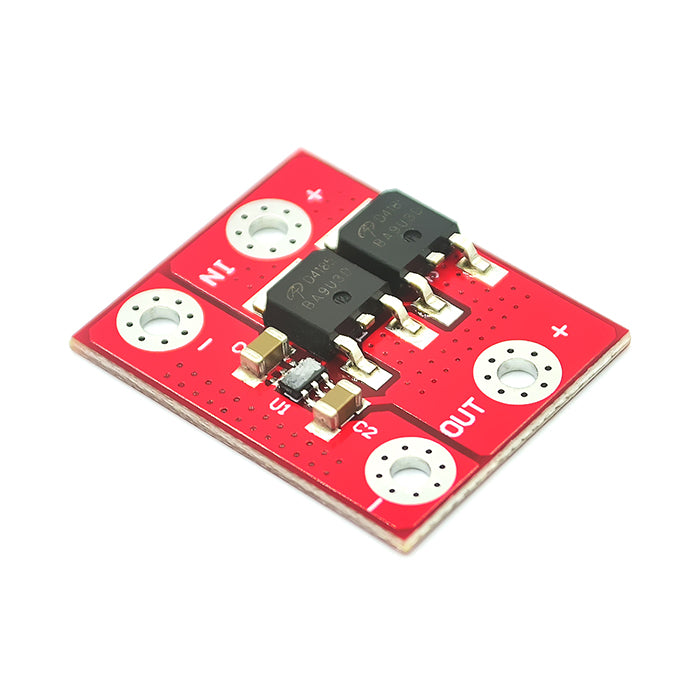

Módulo de diodo ideal anti-reversa de 15A

Módulo de diodo ideal que permite el paso de corriente en un solo sentido, como un diodo, pero usando un MOSFET de baja resistencia en lugar de un diodo Schottky. Con ello la caída de voltaje es de solo 0.03 a 0.05 V, lo que reduce pérdidas y calor. Se usa como protección anti-reversa en cargas de corriente directa de hasta 15 A, por ejemplo entre un panel solar y una batería.

Caída de voltaje mínima: el MOSFET tiene una resistencia en conducción de alrededor de 5 mΩ, por lo que la pérdida de energía es menor que la de un diodo convencional de capacidad similar.

Bloqueo de corriente inversa: evita que la batería se descargue hacia el panel solar por la noche o con poca luz, y protege a la fuente de corrientes de retorno.

Menor calentamiento: al disipar menos potencia que un Schottky con la misma corriente, puede reducir o evitar la necesidad de disipadores grandes.

Respuesta rápida: el control del MOSFET desconecta el circuito en el orden de nanosegundos al detectar corriente inversa.

Instalación con bornera: la entrada (IN) y la salida (OUT) se conectan con terminales de tornillo.

• Corriente máxima: 15 A continuos.
• Voltaje de operación: 9 a 75 V DC.
• Resistencia en conducción (RDS(on)): aproximadamente 5 mΩ.
• Caída de voltaje directa: típica de 0.03 a 0.05 V, según la corriente.
• Corriente de reposo: aproximadamente 0.6 a 0.7 mA.
• Tiempo de respuesta: del orden de nanosegundos.
• Temperatura de operación: -40 °C a 125 °C.
• Conexiones: terminales de tornillo IN y OUT.
• PCB: 1.6 mm de grosor.
• Dimensiones: aproximadamente 45 x 33 x 12 mm.

Es idóneo para sistemas solares fuera de red, bancos de baterías y circuitos de corriente directa de hasta 15 A donde se necesita protección anti-reversa con pocas pérdidas.
