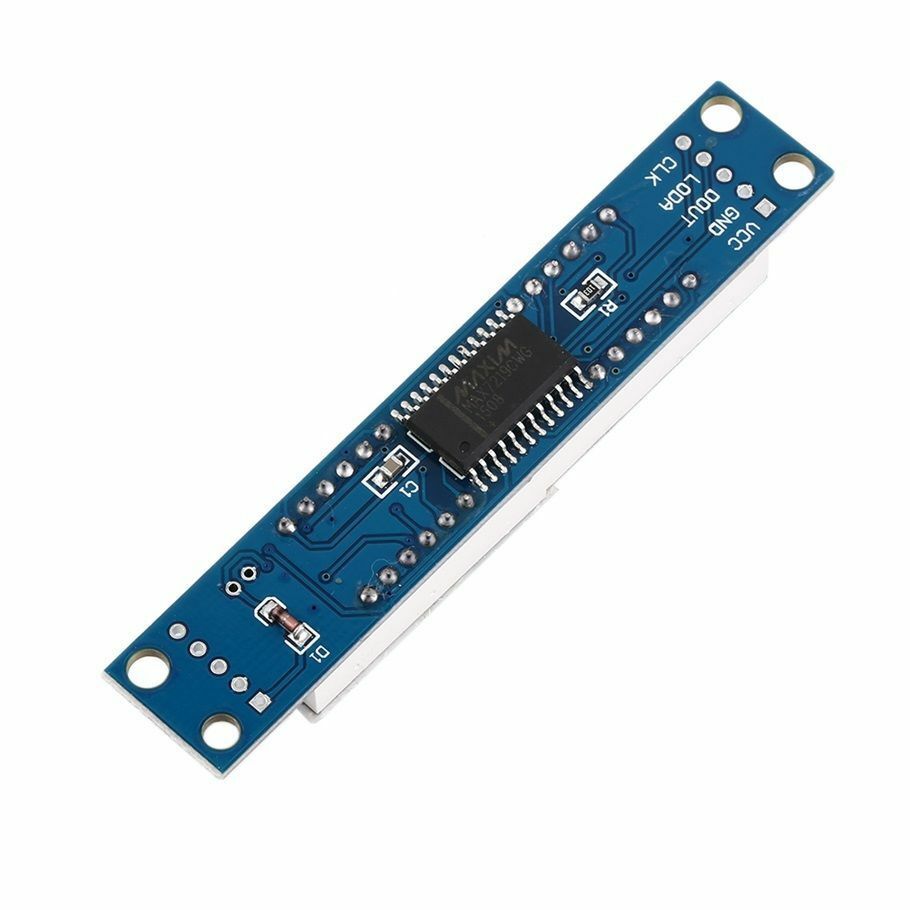

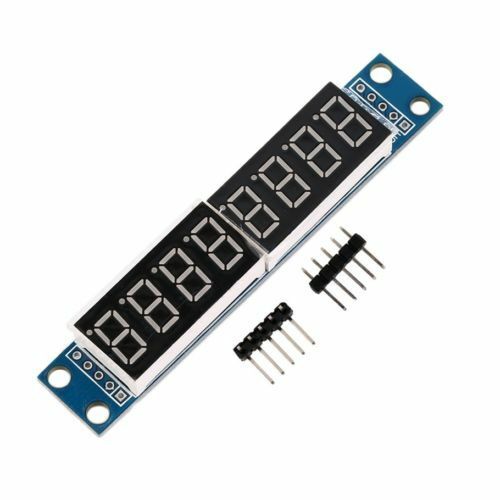

Módulo de display de 8 dígitos, MAX7219

Módulo de display de 7 segmentos con 8 dígitos controlado por el circuito MAX7219, que se maneja con solo tres líneas de datos desde el microcontrolador. El MAX7219 se encarga del multiplexado de los dígitos, por lo que el programa solo envía los valores a mostrar. Varios módulos pueden conectarse en cascada.

Control con tres pines: se comunica por interfaz serial con las líneas DIN, CS y CLK, lo que ahorra pines frente a manejar los segmentos directamente.

Multiplexado en el chip: el MAX7219 refresca los 8 dígitos por sí mismo, liberando al microcontrolador de esa tarea.

Conexión en cascada: se pueden encadenar varios módulos para mostrar más dígitos usando las mismas tres líneas de control.

Brillo ajustable por software: el MAX7219 permite fijar la intensidad del display mediante comandos.

• Display: 7 segmentos, 8 dígitos.
• Controlador: MAX7219.
• Voltaje de funcionamiento: 3.3 a 5 V DC.
• Pines: VCC, GND, DIN, CS, CLK.
• Conexión en cascada: sí.
• Dimensiones: 8.2 x 1.5 x 1.2 cm.

Es idóneo para mostrar números, contadores, relojes o lecturas de sensores en proyectos con Arduino, ESP32 u otros microcontroladores.
