Módulo de doble display de 7 segmentos con 74HC595

Módulo de dos dígitos de 7 segmentos de color rojo, manejado por dos registros de desplazamiento 74HC595. Funciona en modo estático: cada dígito mantiene su valor sin que el microcontrolador tenga que refrescarlo, y se controla con solo tres líneas de datos.

Control con tres líneas: la interfaz usa datos (SDI), reloj de desplazamiento (SCLK) y carga o latch (LOAD), además de VCC y GND.

Funcionamiento estático: al no requerir multiplexado, el microcontrolador no tiene que actualizar el display continuamente, lo que ahorra recursos de procesamiento.

Brillo uniforme: cada segmento tiene su resistencia limitadora de corriente.

Conexión en cascada: tiene salida de datos para encadenar varios módulos y controlarlos con las mismas tres líneas.

Montaje con tornillos: cuenta con cuatro orificios para fijarlo a un panel o carcasa.

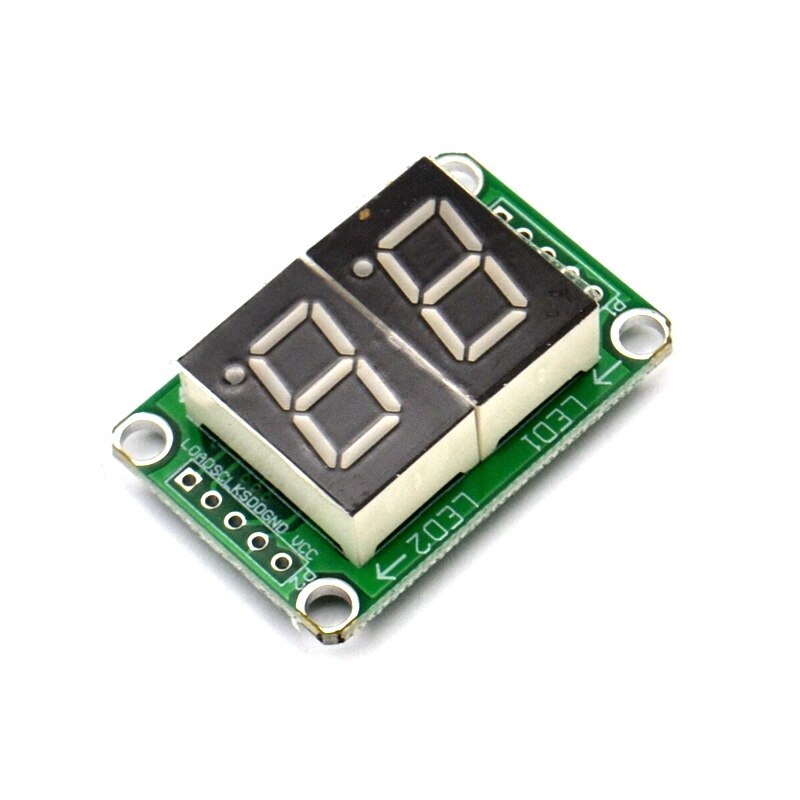

• Display: 7 segmentos, 2 dígitos, color rojo.

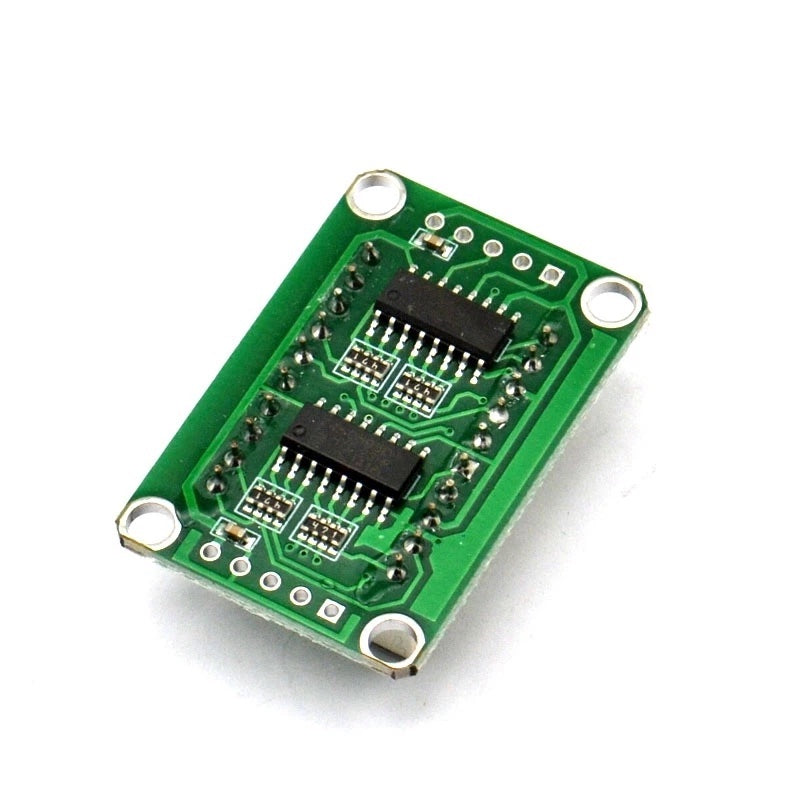

• Controlador: 2 registros de desplazamiento 74HC595.
• Modo de manejo: estático, sin multiplexado.
• Interfaz: VCC, GND, SDI, SCLK, LOAD.
• Cascada: sí, mediante salida de datos.
• Montaje: 4 orificios para tornillo.

Es idóneo para contadores, marcadores o indicadores numéricos de dos cifras en proyectos con microcontrolador donde se quieren ahorrar pines.
