Módulo de expansión digital Arduino Opta Ext D1608S

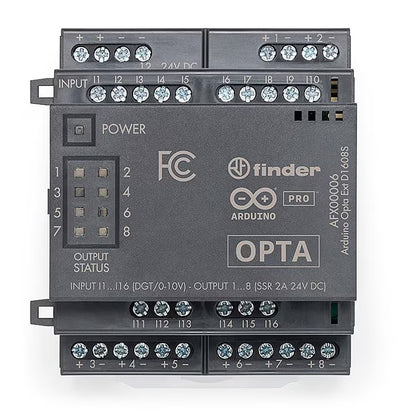

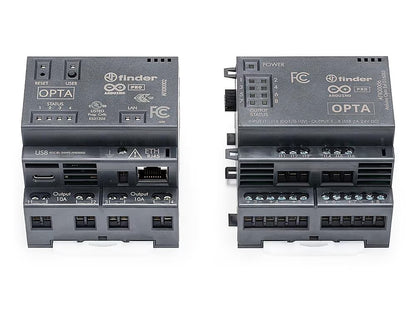

El Arduino Opta Ext D1608S (AFX00006) es un módulo de expansión para los micro PLC de la familia Arduino Opta que agrega 16 entradas programables y 8 salidas de relé de estado sólido. Se monta en riel DIN junto a la unidad principal y se conecta a ella por el puerto de expansión lateral. Su diferencia con la versión D1608E está en las salidas: el D1608S usa relés de estado sólido para cargas de corriente directa de hasta 24 VDC, con conmutación rápida y sin desgaste mecánico, en lugar de relés electromecánicos para corriente alterna.

Entradas configurables: cada una de las 16 entradas puede trabajar como digital de 0 a 24 V o como analógica de 0 a 10 V o de 0 a 24 V con resolución de 14 bits, lo que permite leer en el mismo módulo interruptores, sensores de proximidad y transmisores analógicos.

Salidas de estado sólido: los 8 canales son relés SSR normalmente abiertos para corriente directa, con tiempos de conmutación de alrededor de 0.02 ms al cerrar y 0.2 ms al abrir y una vida eléctrica de más de 10 millones de ciclos. Las salidas no tienen protección contra cortocircuito, por lo que el fabricante indica usar un fusible externo.

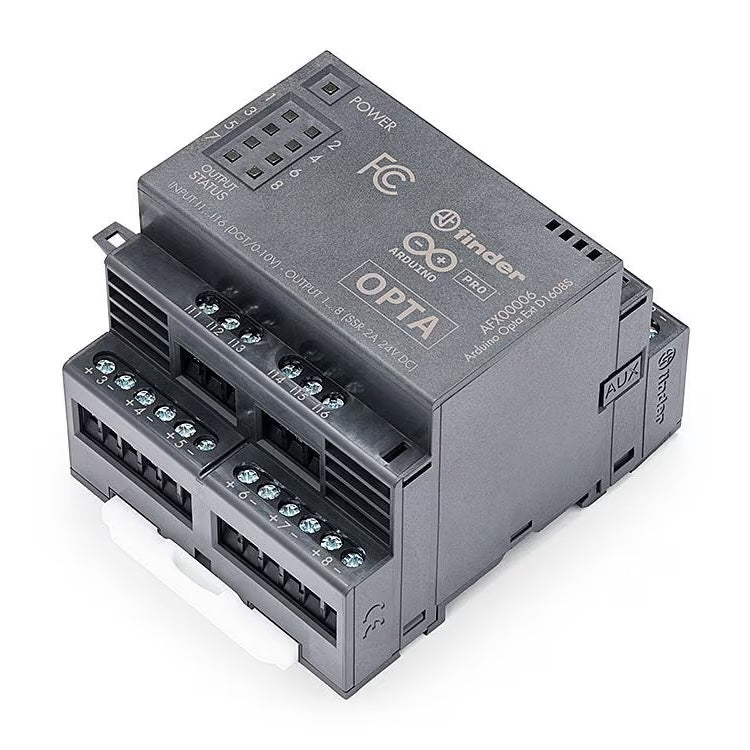

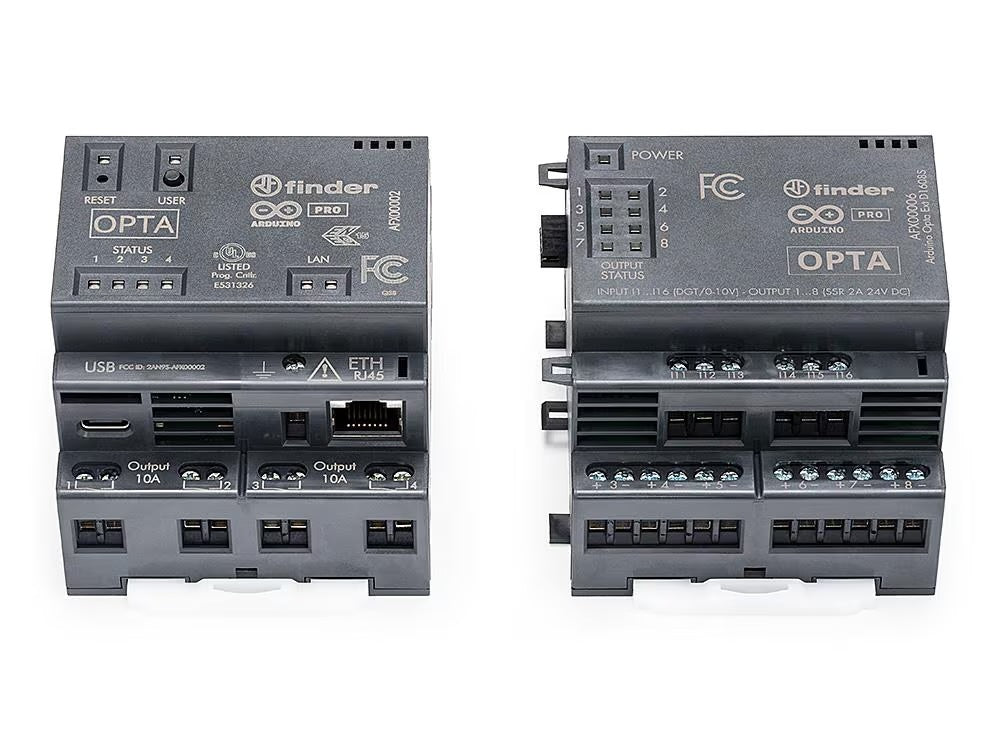

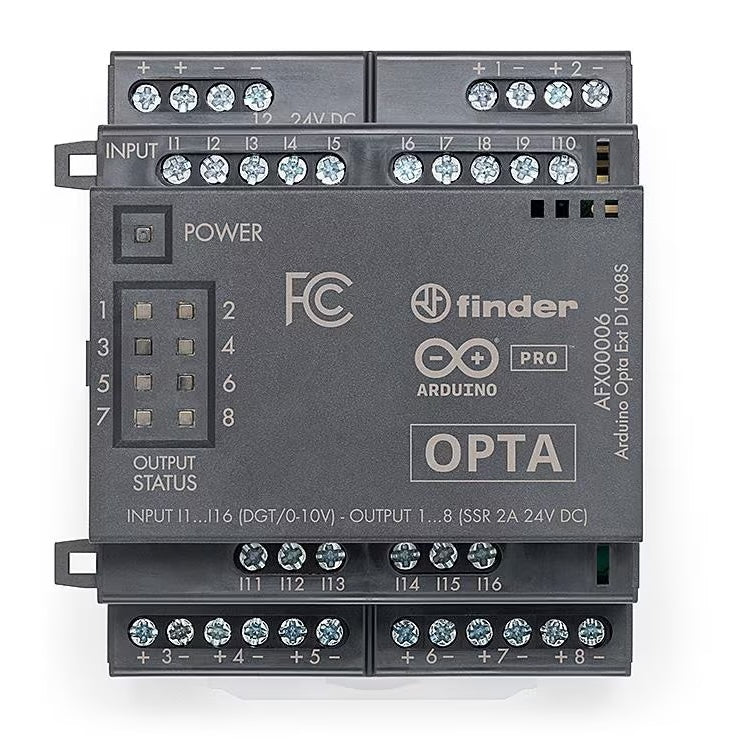

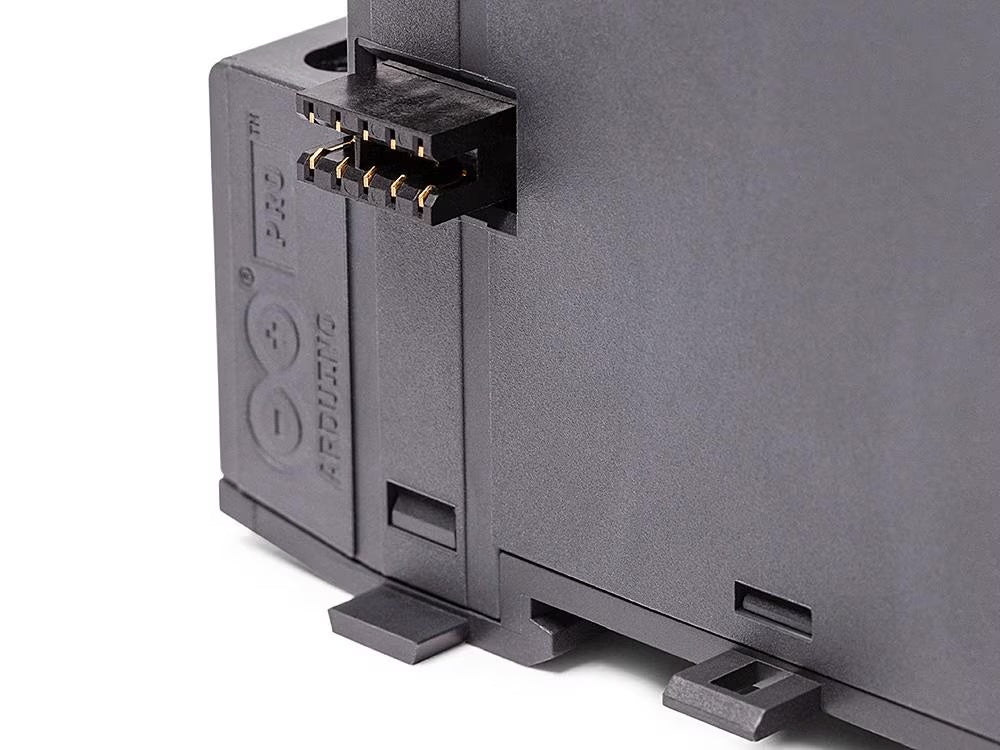

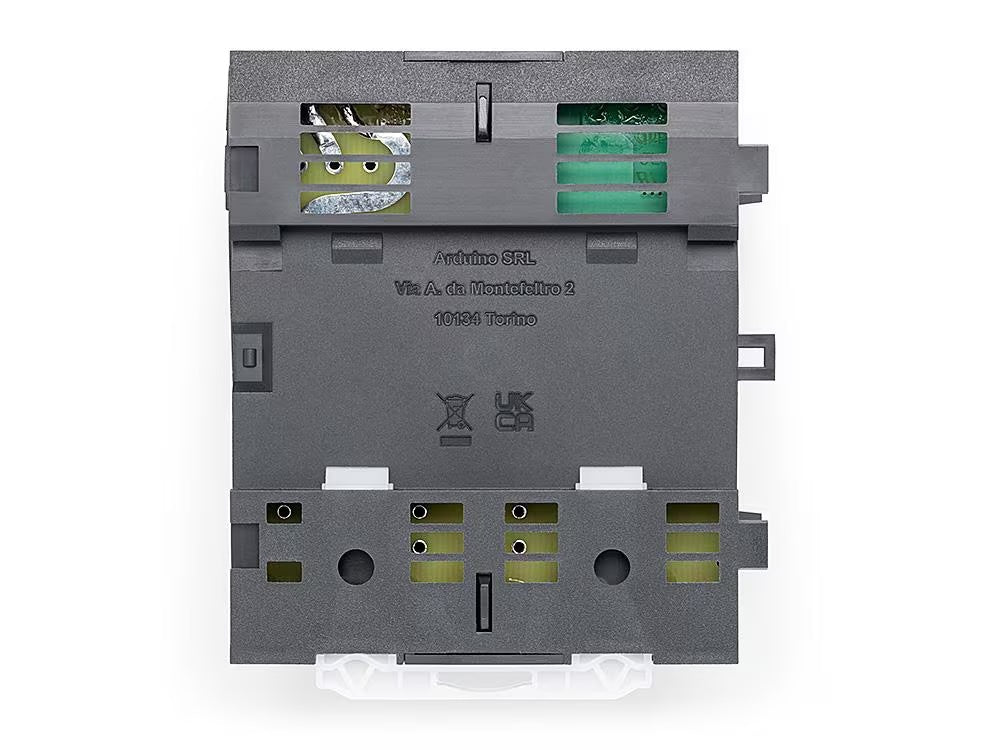

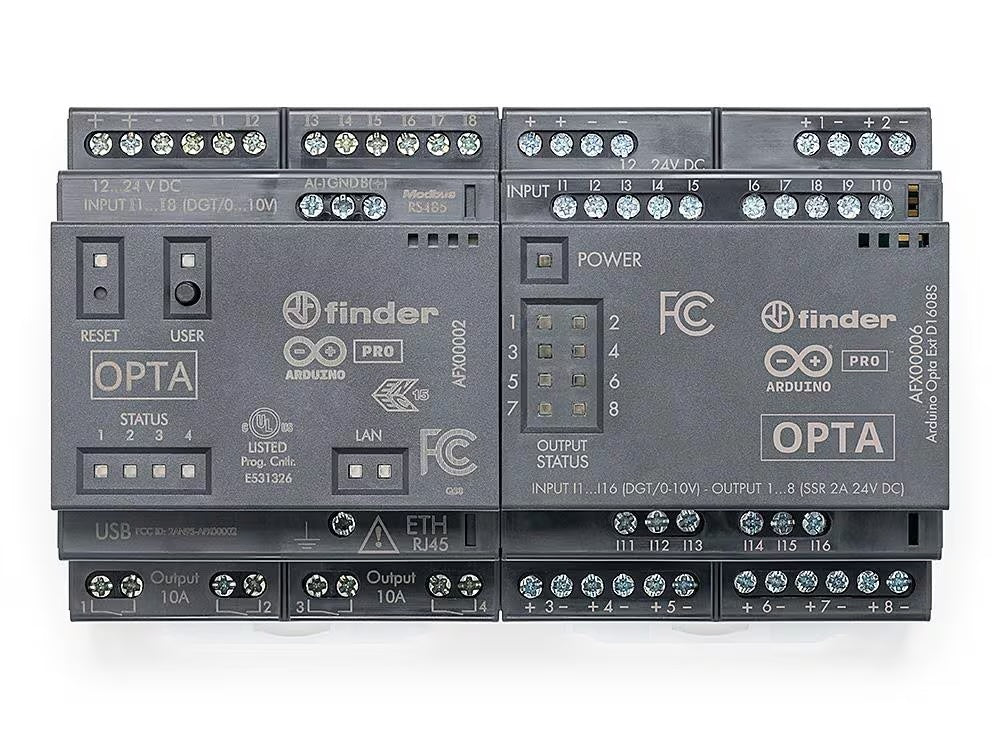

Ampliación del sistema Opta: se acopla a la unidad Opta retirando la tapa del puerto de expansión y colocando el conector de enlace; el fabricante recomienda un máximo de 5 módulos de expansión por sistema.

Programación: se programa desde Arduino IDE con la librería Arduino_Opta_Blueprint, desde el editor en la nube de Arduino o desde Arduino PLC IDE con lenguajes IEC 61131-3 (Ladder, Structured Text, Function Block Diagram, entre otros), donde las entradas y salidas aparecen en el árbol de recursos.

Alimentación protegida: la entrada de alimentación cuenta con protección contra polaridad invertida y contra sobrevoltaje de hasta 20 %.

• Alimentación: 12 a 24 VDC nominal (rango permitido de 10.2 V a 27.6 V), consumo máximo de 3 W.
• Entradas: 16 programables, digitales de 0 V a 24 V (nivel bajo hasta 4 V, nivel alto desde 5.9 V, frecuencia máxima de 300 Hz) o analógicas de 0 V a 10 V / 0 V a 24 V.
• Entrada analógica: resolución de 14 bits (1.733 mV por LSB), precisión ±5 %, repetibilidad ±2 %, impedancia de entrada de 5.85 kΩ, tolera hasta 40 V.
• Salidas: 8 relés de estado sólido SPST normalmente abiertos, voltaje nominal de 24 VDC (rango de conmutación de 1.5 V a 30 VDC, bloqueo máximo de 33 VDC).
• Corriente por salida: 3 A continuos por relé, pico de 50 A durante 10 ms, corriente mínima de conmutación de 1 mA; carga nominal de 36 W en DC13.
• Tiempos de conmutación: aproximadamente 0.02 ms al cerrar y 0.2 ms al abrir; vida eléctrica mayor a 10 millones de ciclos.
• Expansión: conexión al Opta por puerto auxiliar lateral, hasta 5 módulos por sistema.
• Terminales: aceptan cable sólido o trenzado desde 0.5 mm² (20 AWG).
• Montaje y protección: riel DIN, grado de protección IP20, grado de contaminación 2.
• Temperatura de operación: -20 °C a 50 °C.

Es idóneo para ampliar un sistema Arduino Opta que necesita más entradas y salidas para controlar cargas de 24 VDC, como electroválvulas, contactores con bobina de corriente directa o indicadores, en tableros de automatización.
