Módulo de matriz 32x8 MAX7219

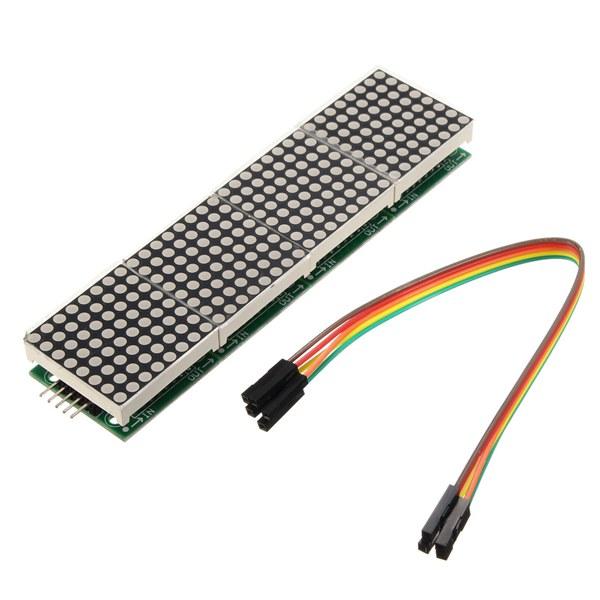

Módulo de matriz LED de 32 x 8 puntos controlado por el circuito MAX7219. Está formado por cuatro matrices de 8 x 8 en una sola placa y se maneja por un bus serial tipo SPI de tres líneas, lo que permite mostrar texto desplazable, números o gráficos sencillos con pocos pines del microcontrolador.

Control con MAX7219: cada bloque de 8 x 8 lo maneja un MAX7219, que se encarga del multiplexado y del brillo; el microcontrolador solo envía los datos.

Pocos pines: se controla con tres señales (DIN, CS y CLK) más alimentación.

Conexión en cascada: se pueden encadenar varios módulos para formar pantallas más largas.

Brillo ajustable: el MAX7219 permite fijar la intensidad por software.

• Matriz: 32 x 8 LED (4 bloques de 8 x 8).
• Controlador: MAX7219.
• Voltaje de funcionamiento: 5 V DC.
• Comunicación: serial compatible con SPI.
• Pines: VCC, GND, DIN, CS, CLK.
• Conexión en cascada: sí.
• Dimensiones: 13 x 3.0 x 1.2 cm.

Es adecuado para letreros y relojes con texto desplazable, marcadores y proyectos con Arduino o ESP32 que necesitan una pantalla LED alargada.
