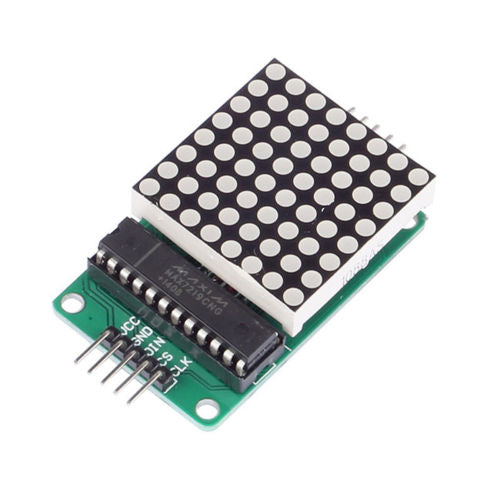

Módulo de matriz 8x8 MAX7219

Módulo de matriz LED de 8 x 8 puntos controlado por el circuito MAX7219. Se maneja por un bus serial tipo SPI de tres líneas y permite mostrar caracteres, símbolos o animaciones simples con pocos pines del microcontrolador.

Control con MAX7219: el MAX7219 se encarga del multiplexado de los 64 LED y del brillo; el microcontrolador solo envía los datos.

Pocos pines: se controla con tres señales (DIN, CS y CLK) más alimentación.

Conexión en cascada: se pueden encadenar varios módulos para formar pantallas más grandes.

Brillo ajustable: el MAX7219 permite fijar la intensidad por software.

• Matriz: 8 x 8 LED.
• Controlador: MAX7219.
• Voltaje de funcionamiento: 5 V DC.
• Comunicación: serial compatible con SPI.
• Pines: VCC, GND, DIN, CS, CLK.
• Conexión en cascada: sí.
• Dimensiones: 5.0 x 3.2 x 1.2 cm.

Es adecuado para prácticas de programación, indicadores y pantallas pequeñas con Arduino u otros microcontroladores.
