Módulo de MOSFET F5305S con optocoplador

Módulo de conmutación con MOSFET de potencia F5305S y optoacoplador, que aísla eléctricamente el circuito de control del circuito de potencia. Permite manejar cargas de corriente directa de 5 a 36 V con señales de 3 a 24 V provenientes de un microcontrolador, un PLC o una fuente de alimentación, y admite PWM para regular velocidad o brillo.

Aislamiento óptico: la entrada y la salida están completamente aisladas mediante el optoacoplador, lo que protege al microcontrolador o PLC de los transitorios de la carga.

Entrada de amplio rango: acepta señales digitales de 3 a 24 V con un consumo de alrededor de 5 mA, por lo que funciona tanto con lógica de 3.3 V y 5 V como con salidas de PLC de 24 V.

Control por PWM: el MOSFET puede recibir PWM para variar la velocidad de motores o el brillo de lámparas y LED.

Corriente según disipación: maneja 5 A sin disipador adicional; por encima de 5 A requiere disipador, con un máximo de 20 A.

• MOSFET: F5305S.

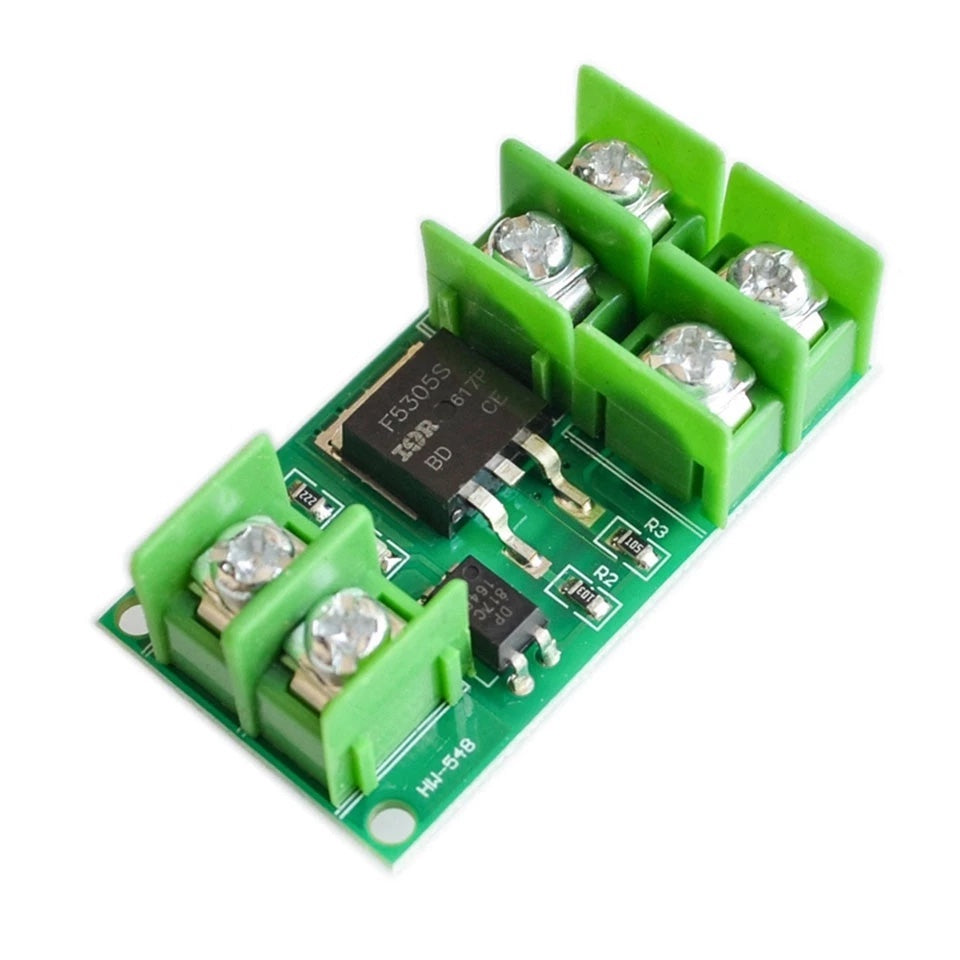

• Modelo de placa: HW-548.
• Aislamiento: optoacoplador entre entrada y salida.

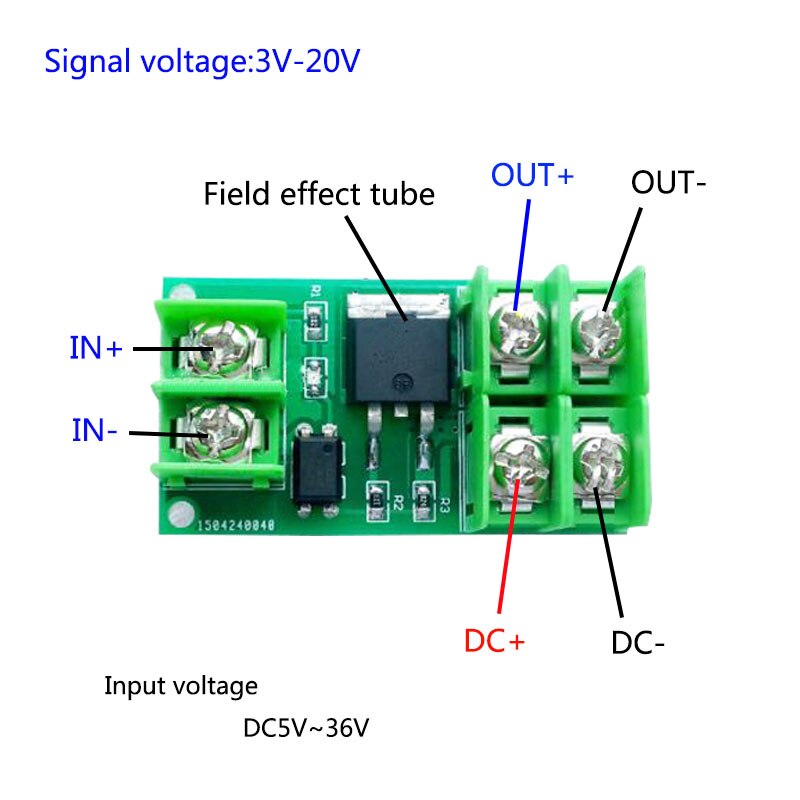

• Voltaje de señal de entrada: 3 a 24 V.
• Corriente de entrada: aproximadamente 5 mA.
• Voltaje de salida controlado: 5 a 36 V.
• Corriente de salida: 5 A sin disipador; hasta 20 A máximo con disipador adicional.
• Control: digital alto/bajo o PWM.
• Dimensiones: 46 x 25 x 18 mm.

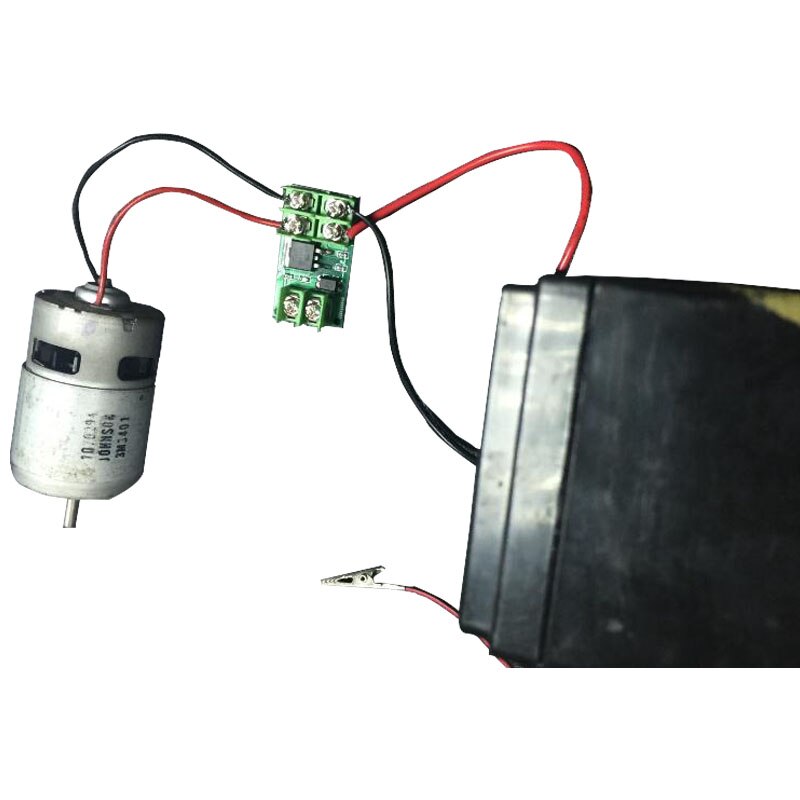

Es idóneo para controlar motores DC, microbombas, válvulas solenoides o iluminación LED desde microcontroladores o PLC cuando se requiere aislamiento entre control y potencia.
