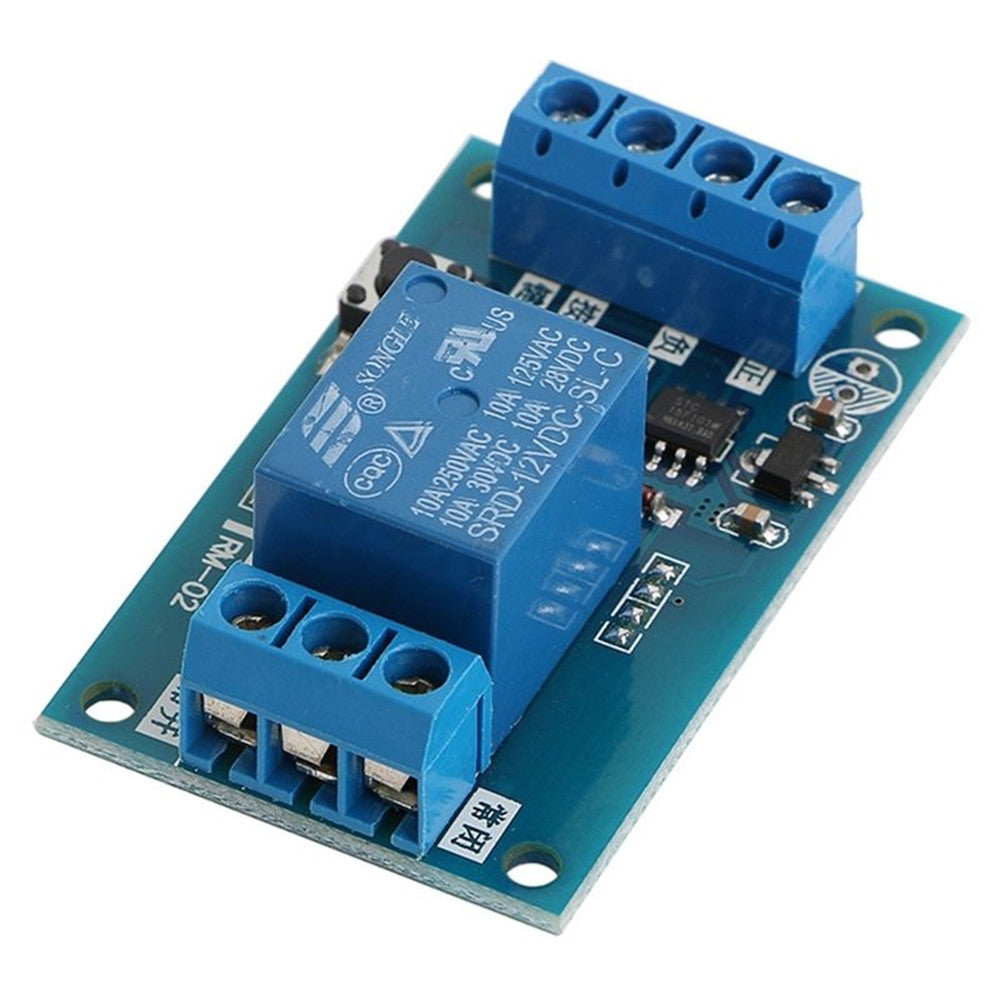

Módulo de relé bi-estable de 12V

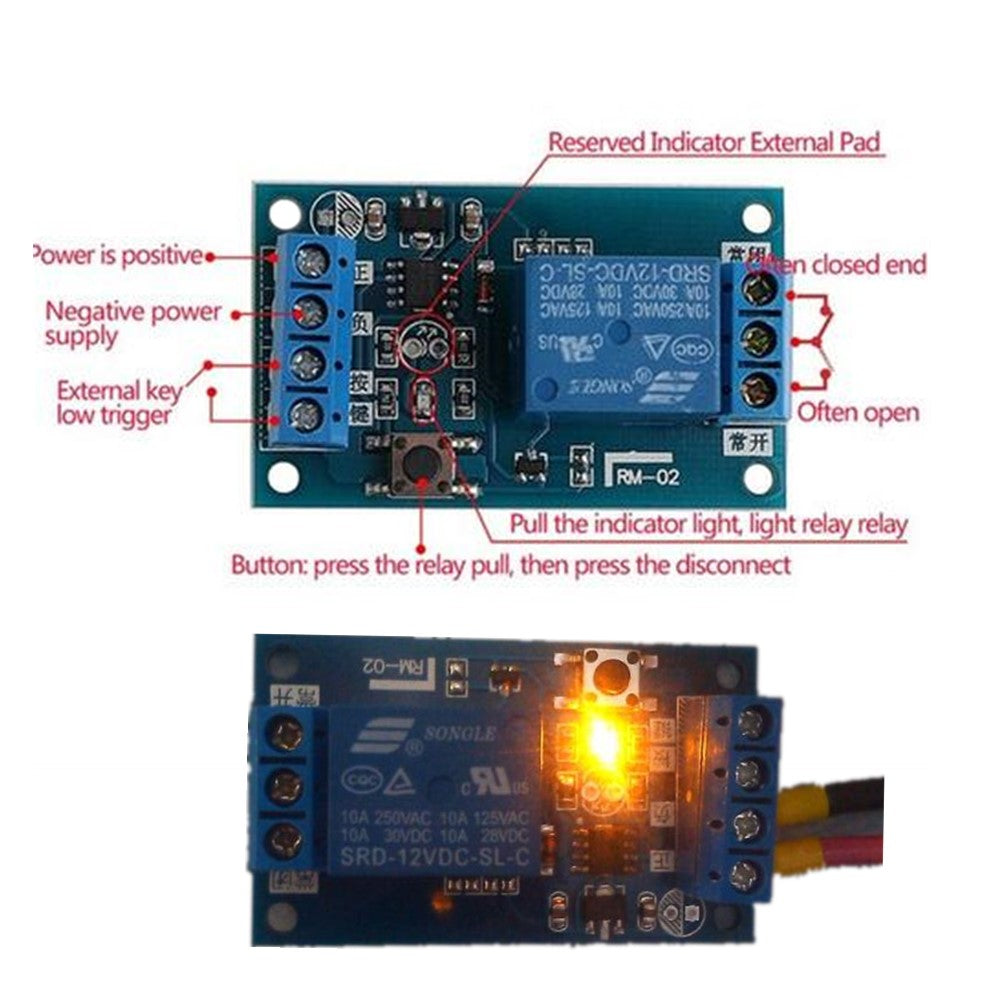

Módulo de relé biestable de 12 V y un canal: cada pulso en la entrada cambia el estado del relé, que se mantiene encendido o apagado hasta recibir el siguiente pulso. Funciona como un interruptor de tipo pulsador para cargas de hasta 10 A a 250 V AC.

Cambio de estado con un pulso: no requiere mantener la señal activa; un pulso enciende el relé y el siguiente lo apaga.

Entrada optoacoplada: la entrada está aislada mediante optoacoplador del circuito del relé.

Indicador LED: un LED muestra cuándo el relé está activado.

Relé Songle: usa un relé SRD-12VDC-SL-C con contactos NO y NC.

• Voltaje de operación: 12 V DC.
• Relé: Songle SRD-12VDC-SL-C.
• Número de canales: 1.
• Corriente nominal: 10 A (NO), 5 A (NC).
• Capacidad de contactos: 10 A / 250 V AC, 10 A / 30 V DC.
• Tiempo de acción: 10 ms / 5 ms.
• Entradas: optoacopladas.
• Modo de trabajo: biestable, cambia de estado con cada pulso.

Es adecuado para encender y apagar cargas con un solo pulsador o una señal momentánea, en sistemas de 12 V.
