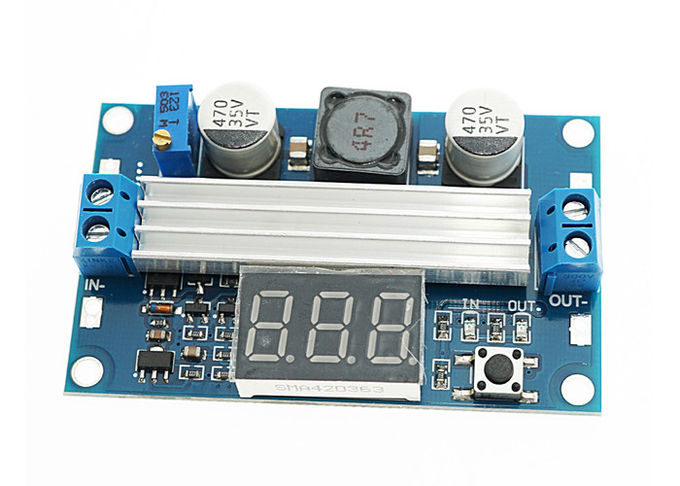

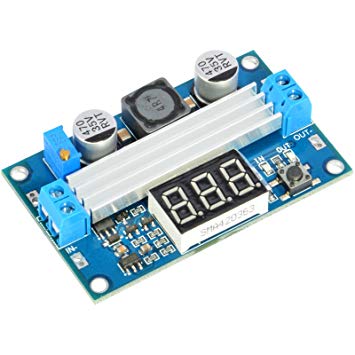

Módulo elevador de voltaje LTC1871 - 100W

Módulo elevador de voltaje basado en el controlador LTC1871 (convertidor DC-DC tipo boost), con entrada de 3 V a 35 V DC y salida ajustable de 3.5 V a 35 V DC. Entrega hasta 100 W cuando la entrada y la salida superan los 20 V, y 65 W en los demás casos.

Ajuste por potenciómetro multivuelta: el voltaje de salida se fija girando un potenciómetro de varias vueltas, lo que permite un ajuste fino.

Entrada desde 3 V: puede trabajar con fuentes de bajo voltaje, como una celda de litio o una salida USB, y elevarlas hasta 35 V.

Corriente con disipador: admite hasta 6 A de salida con disipación adecuada; sin disipador conviene no superar 2 A.

Eficiencia de conversión: alcanza 96%.

• Controlador: LTC1871.
• Voltaje de entrada: 3 V a 35 V DC.
• Voltaje de salida: 3.5 V a 35 V DC, ajustable.
• Corriente nominal de salida: 6 A (2 A sin disipador).
• Potencia de salida: 100 W con entrada y salida mayores de 20 V; 65 W en otros casos.
• Eficiencia de conversión: 96%.
• Ajuste: potenciómetro multivuelta.
• Dimensiones: 43 x 66 x 12.7 mm.

Es idóneo para proyectos que necesitan elevar el voltaje con potencias de hasta 100 W a partir de fuentes de entrada variadas.
