Módulo elevador de voltaje XL6009 - 4A

Módulo elevador de voltaje con el regulador XL6009 (convertidor DC-DC tipo boost), que eleva una entrada de 3 V a 32 V DC hasta un valor ajustable de 5 V a 35 V DC, con hasta 4 A de salida usando disipador. Es un módulo de potencia baja a media, de uso común en prototipos.

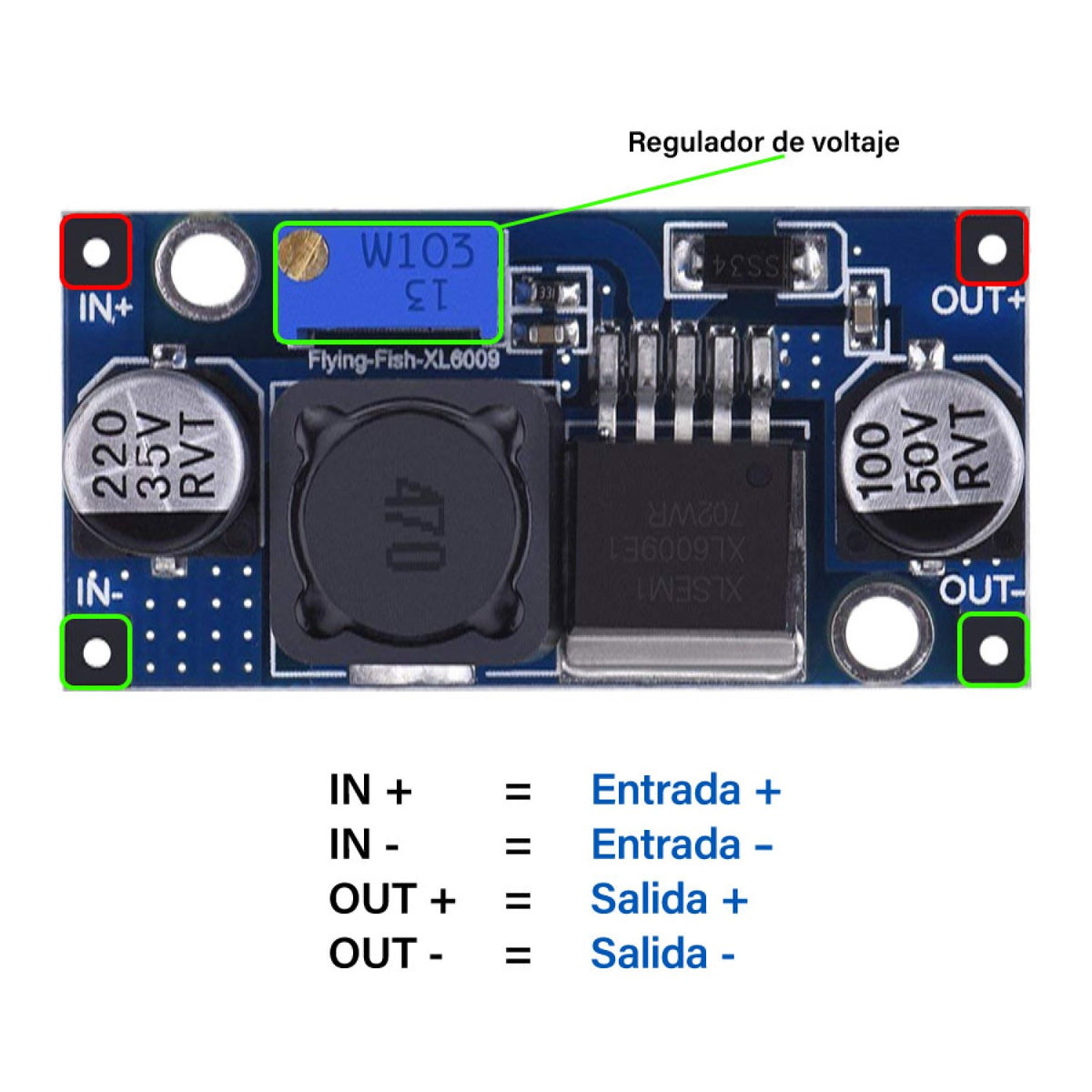

Ajuste por potenciómetro multivuelta: el voltaje de salida se fija girando un potenciómetro de varias vueltas, lo que permite un ajuste fino.

Corriente con disipador: admite 4 A de salida con disipación adecuada; sin disipador conviene no superar 2 A.

Protecciones: apaga la salida por sobretemperatura y limita la corriente; no tiene protección contra cortocircuito ni contra inversión de polaridad.

Eficiencia de conversión: alcanza 94%.

• Regulador: XL6009.
• Voltaje de entrada: 3 V a 32 V DC.
• Voltaje de salida: 5 V a 35 V DC, ajustable.
• Corriente nominal de salida: 4 A (2 A sin disipador).
• Eficiencia de conversión: 94%.
• Protección por sobretemperatura: sí (apaga la salida).
• Limitación de corriente: sí.
• Protección contra cortocircuito: no.
• Protección contra inversión de polaridad: no.
• Dimensiones: 43 x 20 x 12 mm.

Es idóneo para estudiantes y aficionados que necesitan elevar el voltaje de una batería o fuente para alimentar circuitos de consumo moderado.
