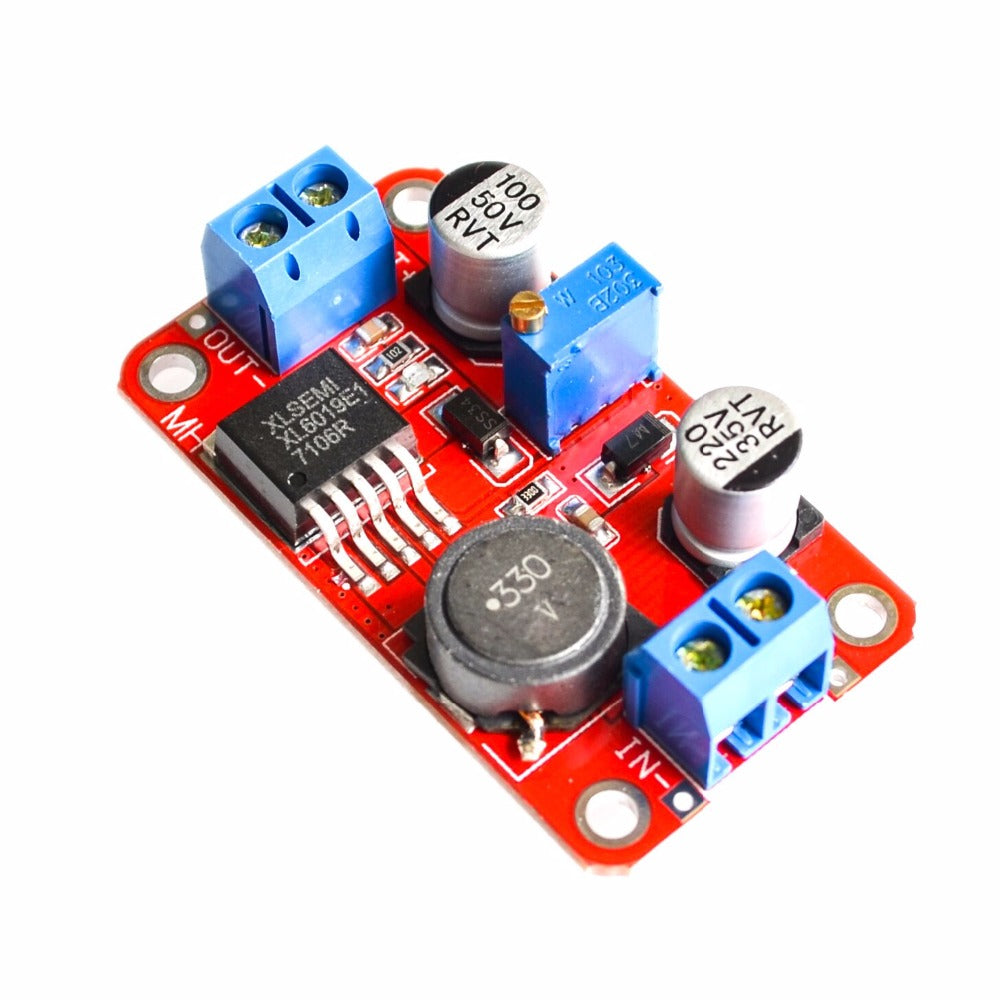

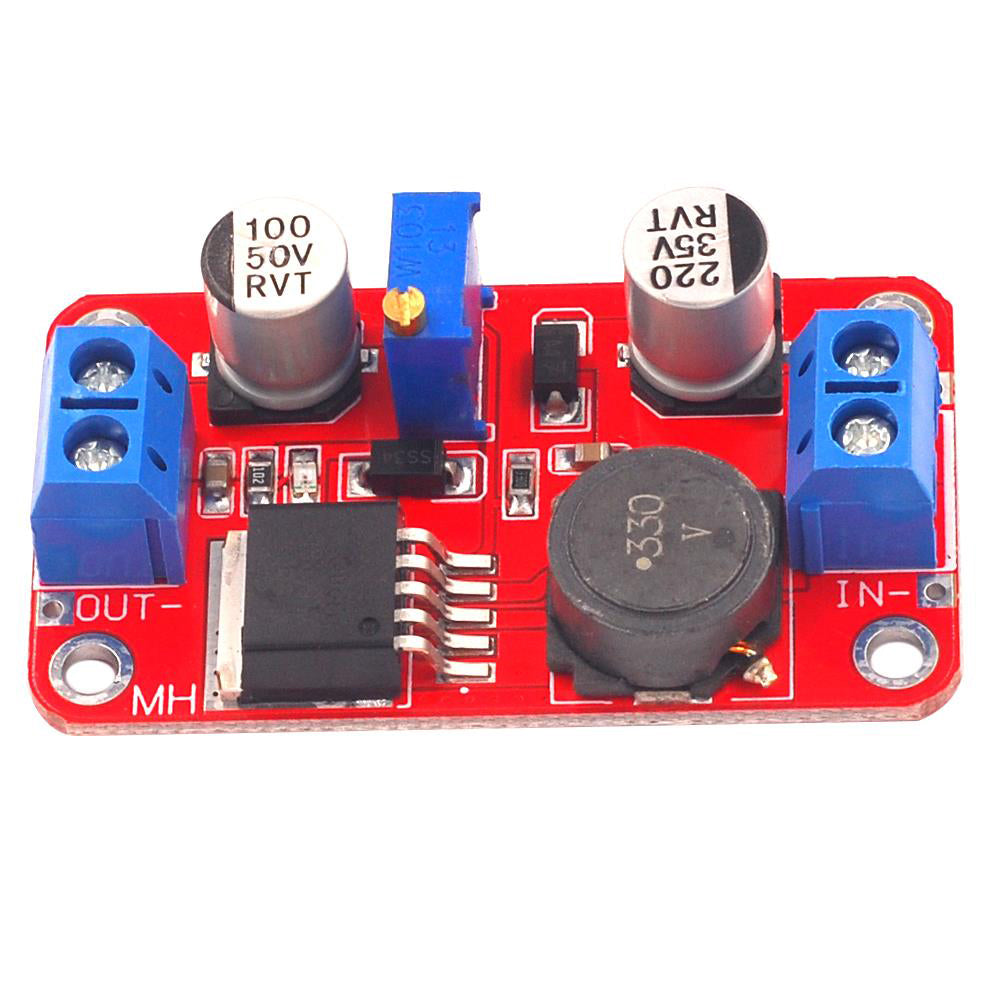

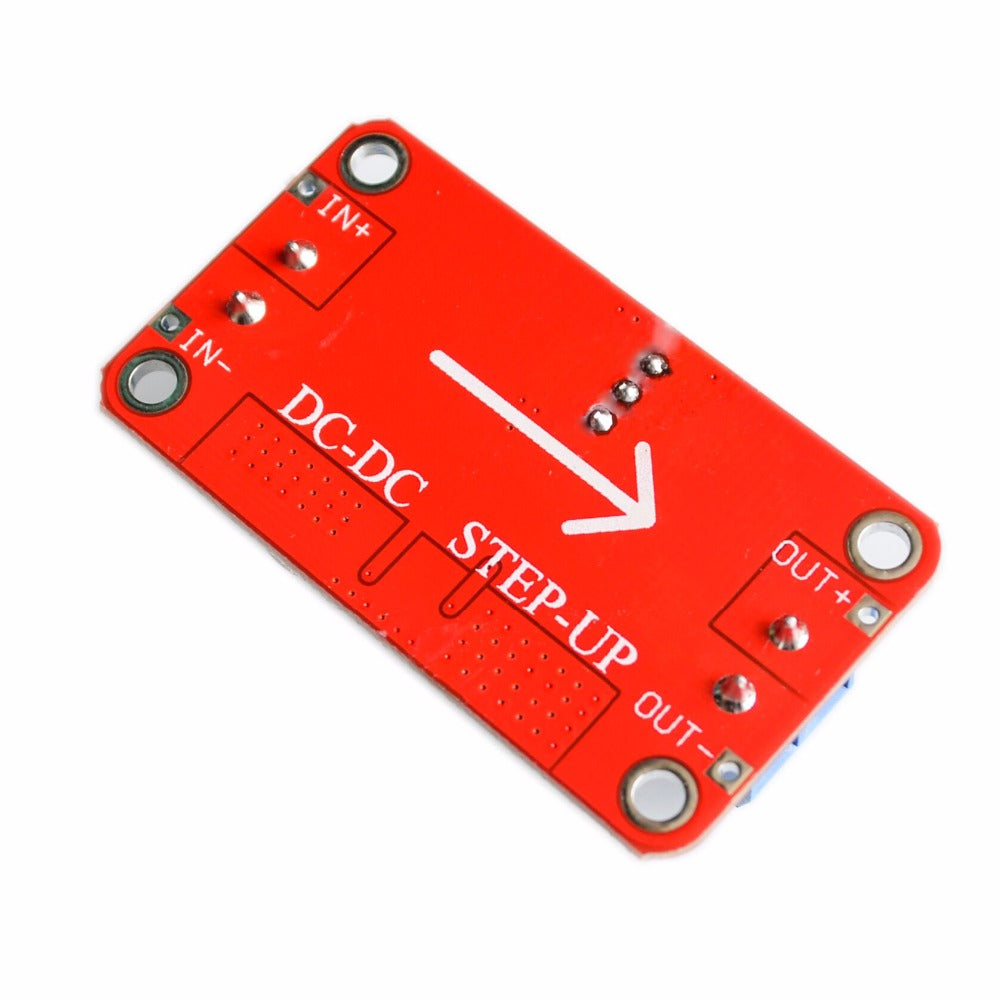

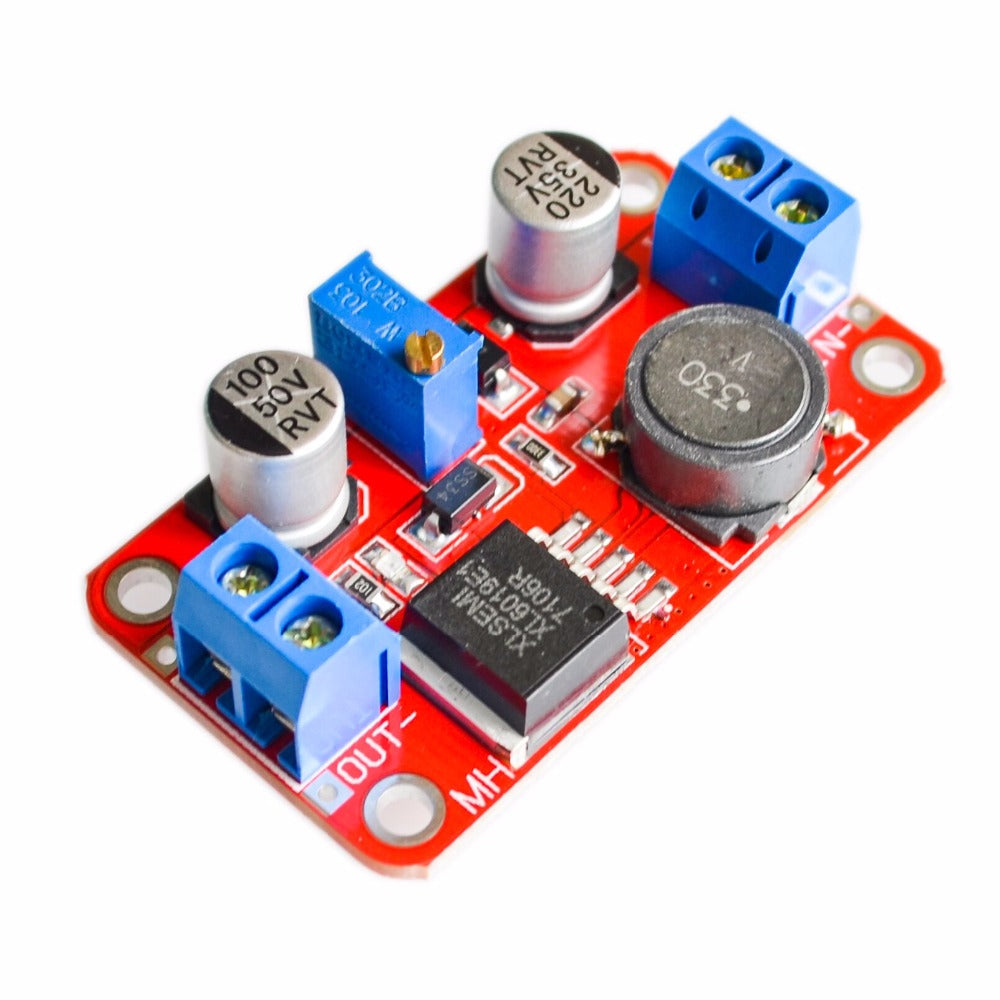

Módulo elevador de voltaje XL6019 - 5A

Módulo elevador de voltaje con el regulador XL6019 (convertidor DC-DC tipo boost), que eleva una entrada de 3 V a 35 V DC hasta un valor ajustable de 5 V a 40 V DC. Frente a los módulos con XL6009 ofrece un voltaje de salida más alto y protección contra inversión de polaridad.

Ajuste por potenciómetro multivuelta: el voltaje de salida se fija girando un potenciómetro de varias vueltas, lo que permite un ajuste fino.

Salida hasta 40 V: permite obtener voltajes más altos que los módulos elevadores pequeños más comunes.

Protecciones: apaga la salida por sobretemperatura, limita la corriente e incluye protección contra inversión de polaridad; no tiene protección contra cortocircuito.

Uso con disipador: la corriente que puede entregar depende de la disipación; sin disipador conviene no superar 2 A.

• Regulador: XL6019.
• Voltaje de entrada: 3 V a 35 V DC.
• Voltaje de salida: 5 V a 40 V DC, ajustable.
• Corriente: 5 A máximo; 4 A nominales de salida con disipador y 2 A sin disipador.
• Eficiencia de conversión: 94%.
• Protección por sobretemperatura: sí (apaga la salida).
• Limitación de corriente: sí.
• Protección contra inversión de polaridad: sí (hasta 40 V).
• Protección contra cortocircuito: no.
• Dimensiones: 43 x 20 x 12 mm.

Es idóneo para proyectos que requieren elevar el voltaje hasta 40 V con corrientes moderadas y algo más de protección que un módulo básico.
