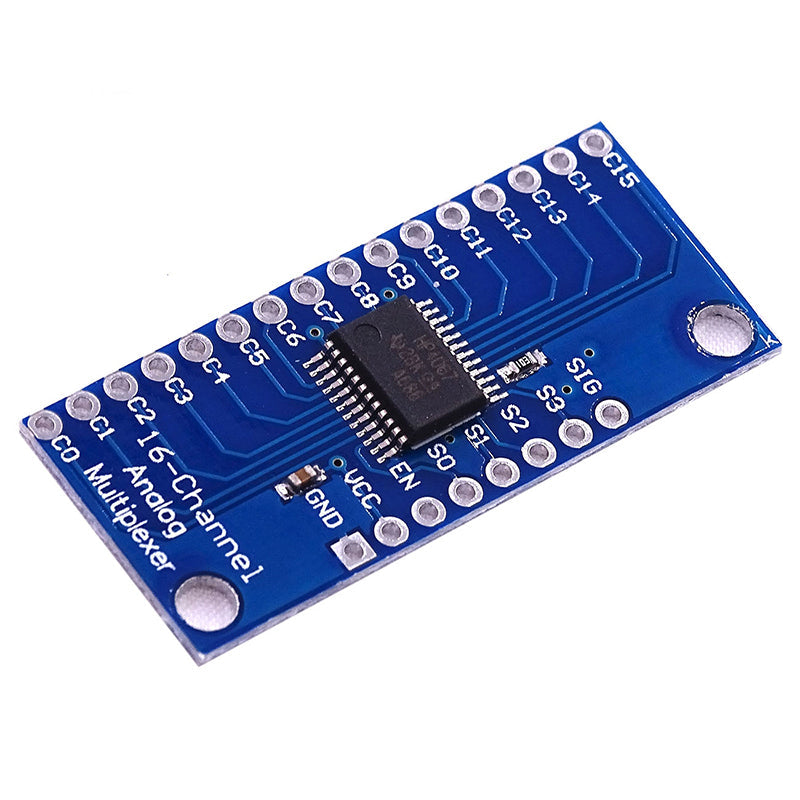

Módulo multiplexor de análogo a digital CD74HC4067

Placa de conexión para el CD74HC4067, un multiplexor y demultiplexor analógico y digital de 16 canales. Funciona como un selector: conecta el pin común (SIG) a uno de los 16 canales según una dirección binaria de 4 bits, lo que permite leer hasta 16 sensores o comunicarse con 16 dispositivos usando solo 5 pines del microcontrolador.

Señales analógicas y digitales: los interruptores internos son bidireccionales y dejan pasar señales analógicas o digitales entre GND y VCC.

Selección con 4 bits: las entradas S0 a S3 eligen cuál de los 16 canales (C0 a C15) se conecta al pin SIG.

Pin de habilitación: la placa expone el pin EN; con nivel alto desconecta el pin común de todos los canales.

Conmutación sin cruce: el chip abre el canal anterior antes de cerrar el siguiente para evitar diafonía.

Uso en buses seriales: puede repartir una línea serial TTL, I2C o SPI entre varios dispositivos; con dos placas se arma comunicación bidireccional.

• Circuito integrado: CD74HC4067.
• Número de canales: 16.
• Función: multiplexor/demultiplexor analógico y digital, bidireccional.
• Pines de selección: S0, S1, S2, S3.
• Pin común: SIG.
• Habilitación: EN, activo en bajo.
• Rango de señal: entre GND y VCC.
• Pines de control necesarios: 5 (4 de dirección más SIG).

Es adecuado para proyectos con Arduino, ESP32 u otros microcontroladores que necesitan más entradas analógicas o compartir una línea entre varios sensores o dispositivos.
