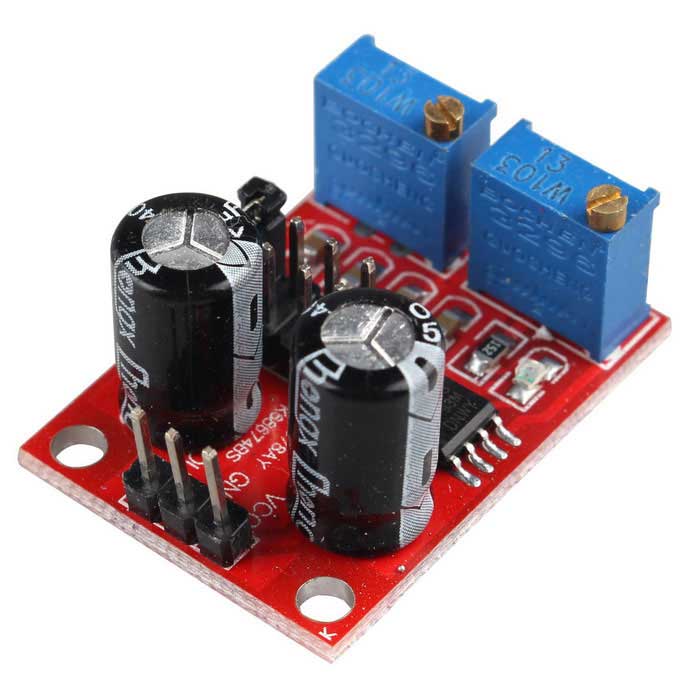

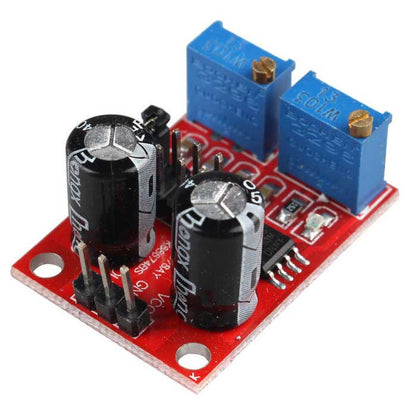

Módulo NE555 frecuencia y ciclo de trabajo

Módulo generador de pulsos basado en el NE555 que permite variar tanto la frecuencia como el ciclo de trabajo de la señal de salida. Trabaja con 5 V a 15 V, cubre de 1 Hz a 200 kHz y entrega hasta 35 mA en la salida, por lo que sirve como generador de señal o PWM sencillo.

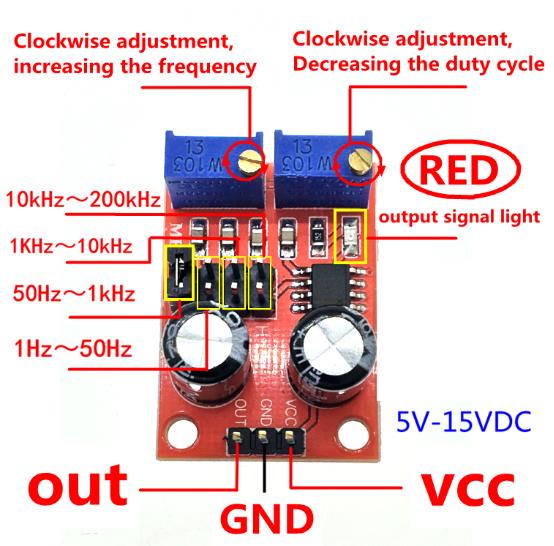

Frecuencia variable: la frecuencia de salida se ajusta en un rango amplio, de 1 Hz a 200 kHz, desde pulsos lentos hasta señales de alta frecuencia.

Ciclo de trabajo variable: el ancho del pulso se ajusta de 0 a 99.9%, lo que permite usarlo como señal PWM para controlar brillo de LEDs o velocidad de motores pequeños a través de un driver.

Salida de hasta 35 mA: la salida puede excitar directamente cargas ligeras, como LEDs o la entrada de un transistor o driver.

Alimentación de 5 V a 15 V: funciona con fuentes comunes de 5 V, 9 V o 12 V.

• Circuito integrado: NE555.
• Voltaje de alimentación: 5 V a 15 V.
• Rango de frecuencia: 1 Hz a 200 kHz.
• Ciclo de trabajo: 0 a 99.9%.
• Corriente de salida: hasta 35 mA.

Es idóneo para pruebas de laboratorio, prácticas de electrónica y control PWM básico donde se necesita ajustar frecuencia y ciclo de trabajo de forma independiente.
