Módulo NY-D01 para soldador spotter de de 100A

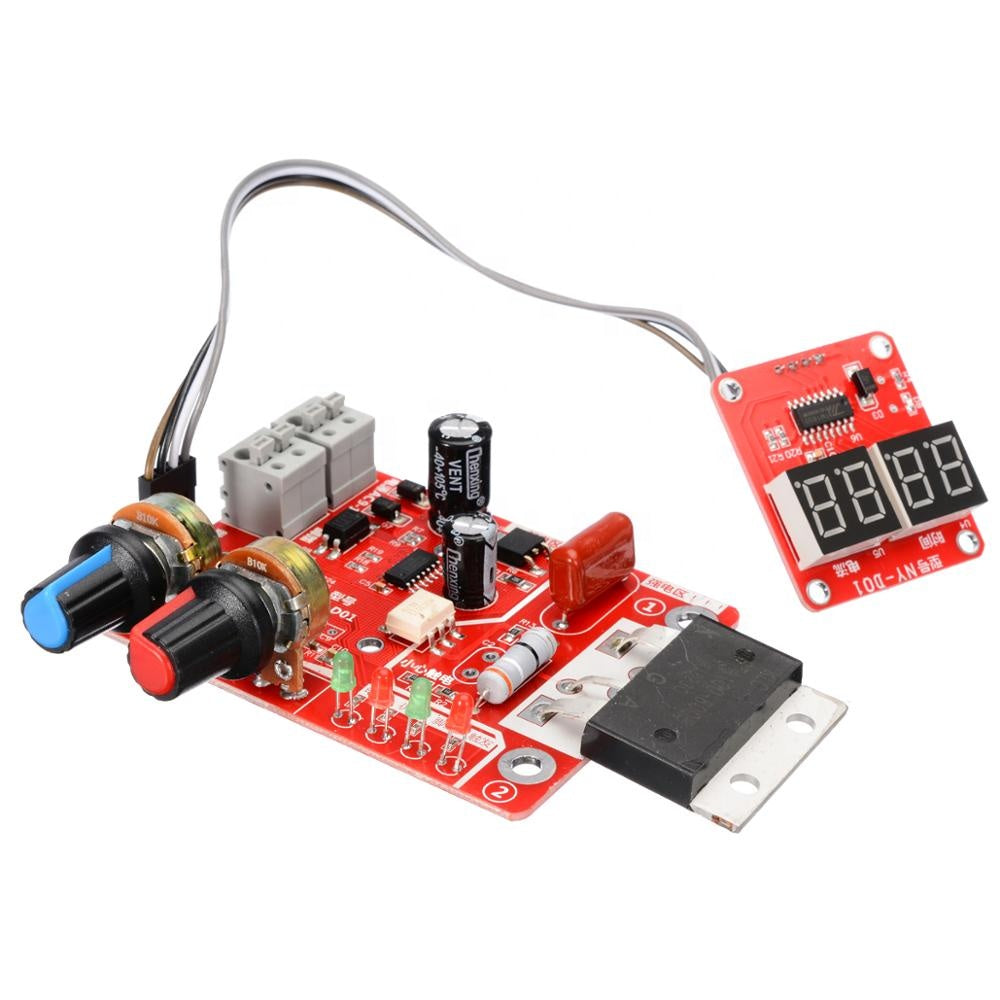

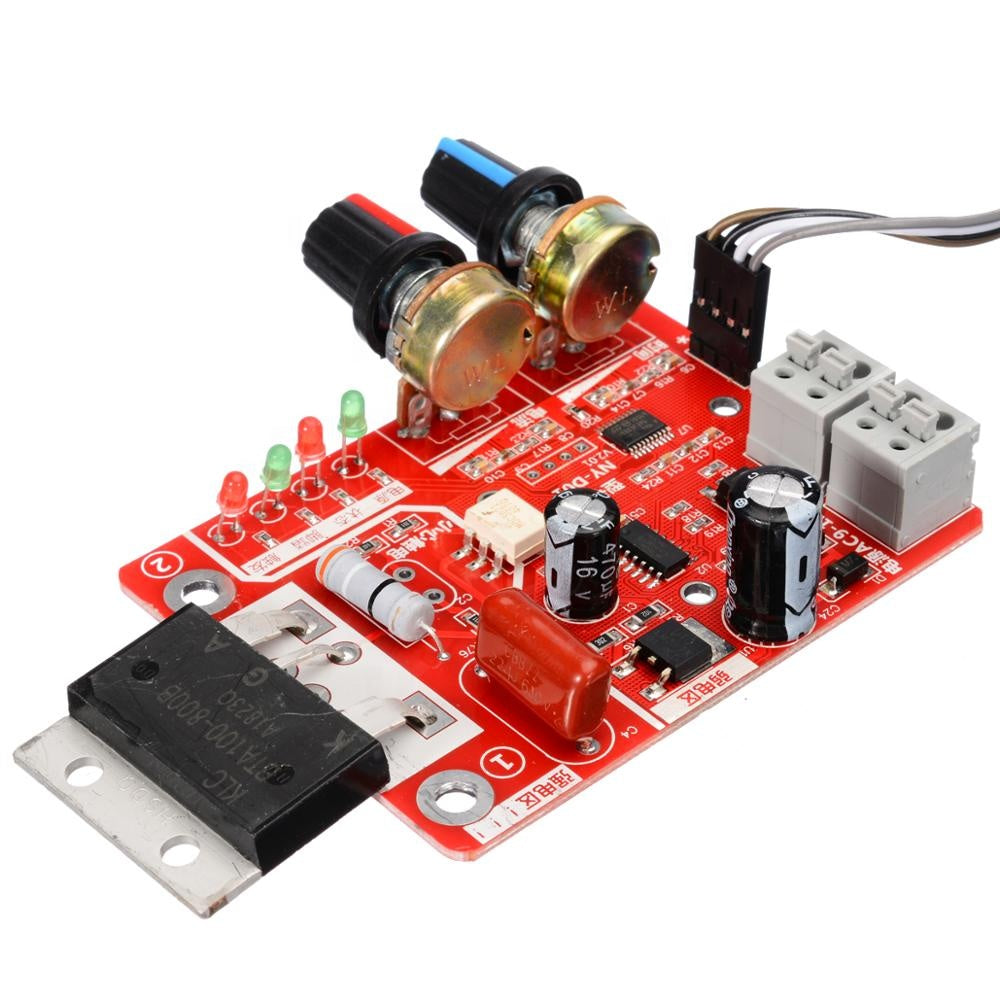

El NY-D01 es una tarjeta controladora para armar un soldador de puntos (spotter) a partir de un transformador, que regula el tiempo y la corriente de soldadura mediante el disparo por desplazamiento de fase de un SCR. Esta versión está preparada para trabajar con un SCR de 100 A. Se entrega como conjunto con panel de control, panel de visualización, cables y botones rojo y verde.

Control por desplazamiento de fase: el tiempo y la corriente de soldadura se ajustan variando el ángulo de disparo del SCR; un circuito de detección de cruce por cero sincroniza el disparo con la red para que el desfase sea preciso.

Microcontrolador STM8: la lógica de control está a cargo de un microcontrolador STM8.

Aislamiento por optoacoplador: la parte de potencia (red eléctrica) y la parte de control están aisladas eléctricamente mediante optoacopladores.

Ajuste con potenciómetros: el tiempo y la corriente se fijan con potenciómetros, y el panel muestra con indicadores el encendido, el estado, el pedal y el disparo.

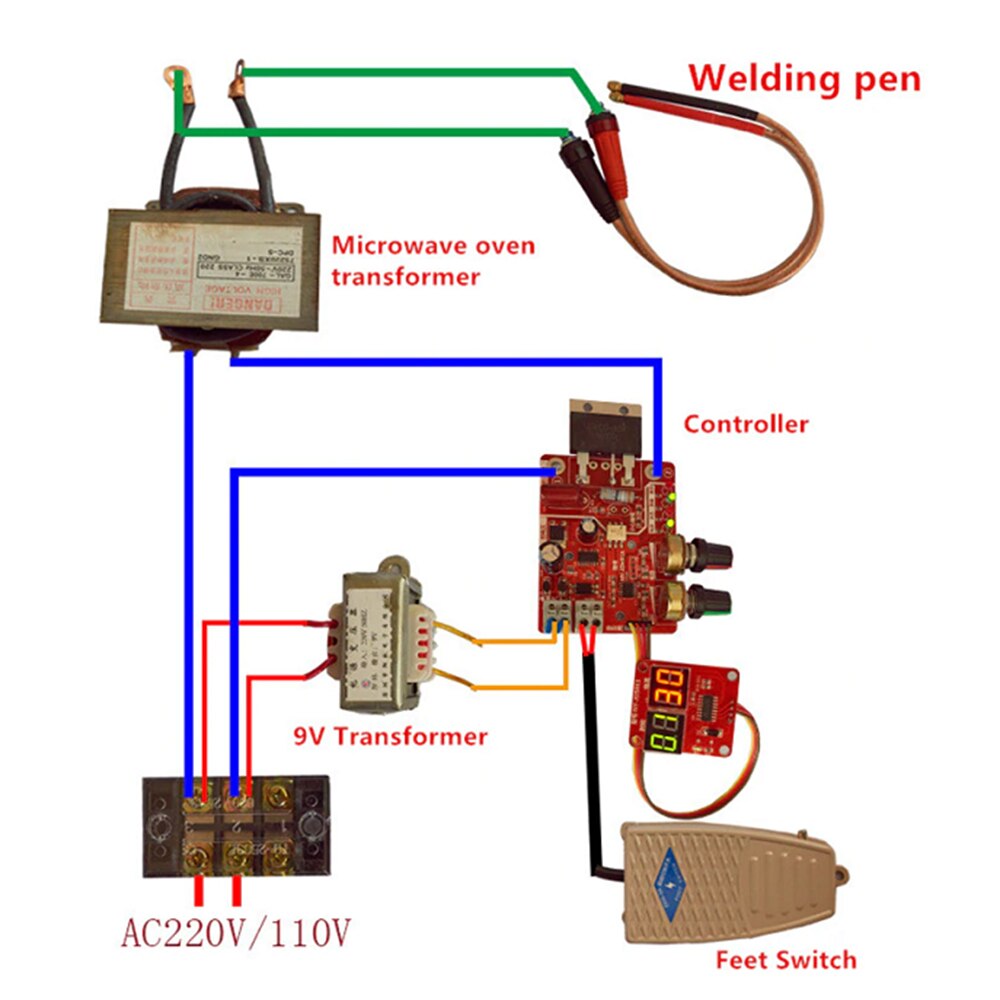

Conexiones de terminal rápido: la línea de alimentación y la del interruptor de pie se conectan con bornes de conexión rápida.

• Modelo: NY-D01.
• SCR compatible: 100 A.
• Método de control: disparo de SCR por desplazamiento de fase con detección de cruce por cero.
• Microcontrolador: STM8.
• Tiempo de soldadura: 1 a 50 ciclos de red (el fabricante indica 20 ms por ciclo).
• Ajuste de corriente: 30% a 99%.
• Aislamiento: optoacoplador entre potencia y control.
• Activación: interruptor de pie (pedal).
• Incluye: panel de control, panel de visualización, cables y botones rojo y verde.

Es idóneo para quien construye un soldador de puntos casero o de taller, por ejemplo para unir tiras de níquel en paquetes de baterías.
