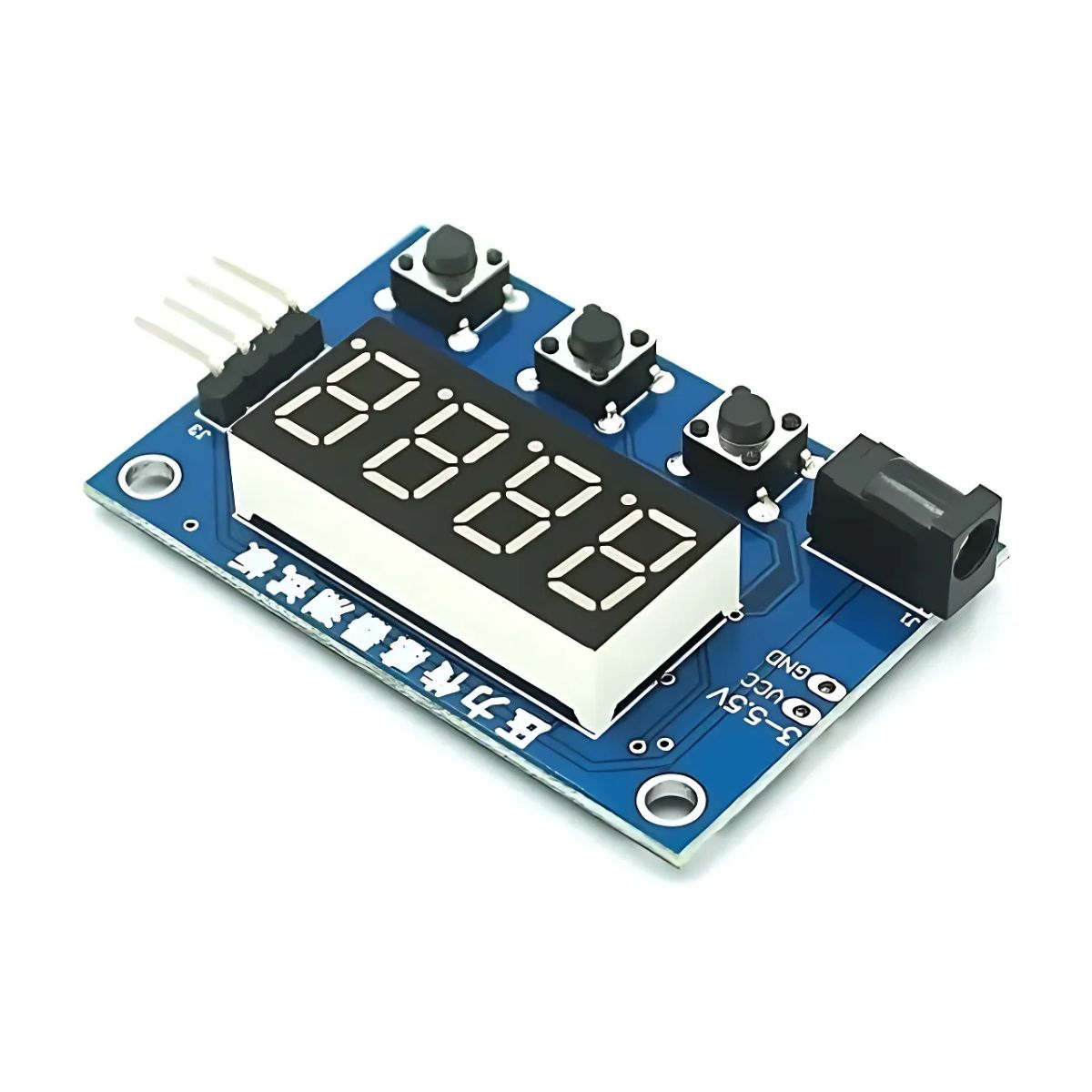

• Módulo de pantalla para báscula digital-1
1 1

Módulo de pantalla para báscula digital

Módulo de pantalla para báscula digital

IT20905

79.00 GTQ
79.00 GTQ
Oferta Agotado

7 en existencias

Este producto es un módulo de visualización y control diseñado para funcionar en conjunto con un módulo amplificador HX711 estándar y una celda de carga. Actúa como una interfaz de usuario y un cabezal de lectura dedicado, recibiendo los datos de peso digitales directamente desde un módulo HX711. Su principal ventaja es que permite construir un sistema de pesaje completo y funcional con pantalla y teclado, sin la necesidad de programar un microcontrolador adicional para las operaciones de calibración, tara y visualización.

Interfaz de Usuario Completa: El módulo integra una pantalla brillante de 4 dígitos y 7 segmentos y un teclado de tres botones, permitiendo al usuario no solo ver el peso, sino también configurar todos los parámetros de la báscula directamente.
Requiere un Módulo HX711 Externo: Es fundamental entender que este controlador se conecta a los pines de salida digital (DT y SCK) de un módulo HX711. El HX711 es el que se encarga de leer y digitalizar la señal de la celda de carga, y este módulo se encarga de procesar y mostrar esa información.
Calibración y Memoria No Volátil: Todos los ajustes, incluyendo la calibración de cero, la calibración de escala completa con un peso conocido, la posición del punto decimal y la velocidad de comunicación, se configuran a través de su menú y se guardan en una memoria interna. Los parámetros no se pierden al desconectar la alimentación.
Funciones de Firmware Avanzadas: Incorpora funciones robustas como tara (puesta a cero con carga), filtros anti-vibración, y la capacidad de enviar los datos de peso de forma continua o solo cuando el peso cambia a través de su puerto serial (pines TX/RX).

  • Función: Módulo de visualización y control para sistemas de pesaje basados en HX711.
  • Compatibilidad: Módulos amplificadores HX711 estándar.
  • Pantalla: Display de 7 segmentos de 4 dígitos.
  • Teclado: 3 botones multifunción (Ajuste/Tara, Incremento/Calibración, Decremento/Puesta a Cero).
  • Alimentación: 5V DC (a través de Jack DC de 3.5mm o pines).
  • Parámetros Configurables: Posición del punto decimal (0-3), velocidad de adquisición (1-100Hz), modo de envío de datos serial, entre otros.
  • Memoria: No volátil para almacenamiento de configuración y calibración.
  • Dimensiones: 55 mm x 35 mm x 12 mm.
  • Funciones de los Botones: Acceso a menú de parámetros, calibración de cero, calibración de escala completa y función de tara.

Este módulo es la solución perfecta para quienes desean construir una báscula digital con una pantalla dedicada y controles físicos de manera rápida y eficiente. Funciona como el "cerebro" y la "cara" del sistema de pesaje, utilizando un módulo HX711 como el puente indispensable entre la celda de carga analógica y este controlador digital.

Paso 1: Conexión del Sistema
Celda de Carga al Módulo HX711: Conecta los 4 cables de la celda de carga (Rojo, Negro, Blanco, Verde) a las entradas correspondientes del módulo verde HX711 (E+, E-, A-, A+).
Módulo HX711 al Módulo de Pantalla: Conecta los 4 pines del HX711 (VCC, SCK, DT, GND) a los pines correspondientes en el módulo de pantalla azul.
Alimentación: Conecta una fuente de poder de 5V DC al conector de barril (jack negro) del módulo de pantalla.

Paso 2: Calibración Inicial (El paso más importante)

Calibración del Punto Cero:
Enciende el sistema. Asegúrate de que no haya absolutamente nada de peso sobre la celda de carga.
Mantén presionado el botón derecho (DECREMENTAR) durante 3 segundos.
La pantalla mostrará un mensaje de confirmación (como -PL-) y volverá a cero. El punto cero ya está guardado.

Calibración de Escala Completa (con Peso Conocido):
Coloca un objeto de peso exacto y conocido sobre la celda de carga (por ejemplo, una pesa de 1 kg o un objeto que sepas que pesa 500 g).
Mantén presionado el botón central (INCREMENTAR) durante 3 segundos para entrar al modo de calibración de escala.
La pantalla comenzará a parpadear. Usa los botones INCREMENTAR (centro) y DECREMENTAR (derecha) para ajustar el valor en la pantalla hasta que coincida exactamente con el peso que colocaste (ej. 1.000 si usaste una pesa de 1 kg).
Una vez que el valor sea correcto, presiona el botón izquierdo (MODO) una vez para confirmar y guardar.
Listo, la báscula está calibrada y lista para usarse.

Usar la Función de Tara (Poner en Cero con un Recipiente):
Coloca un recipiente vacío sobre la báscula. La pantalla mostrará su peso.
Mantén presionado el botón izquierdo (MODO / TARA) durante 3 segundos.
La pantalla volverá a 0.000, ignorando el peso del recipiente.
Ahora, agrega el producto que quieres pesar dentro del recipiente. La pantalla solo mostrará el peso neto del producto.
