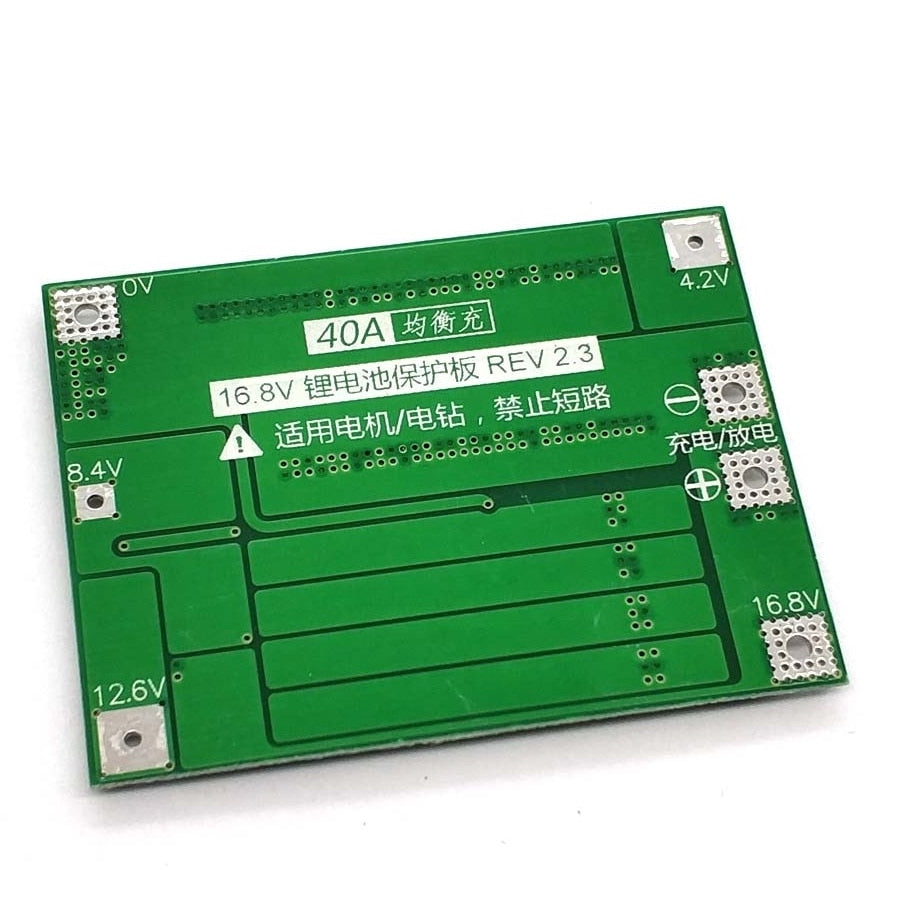

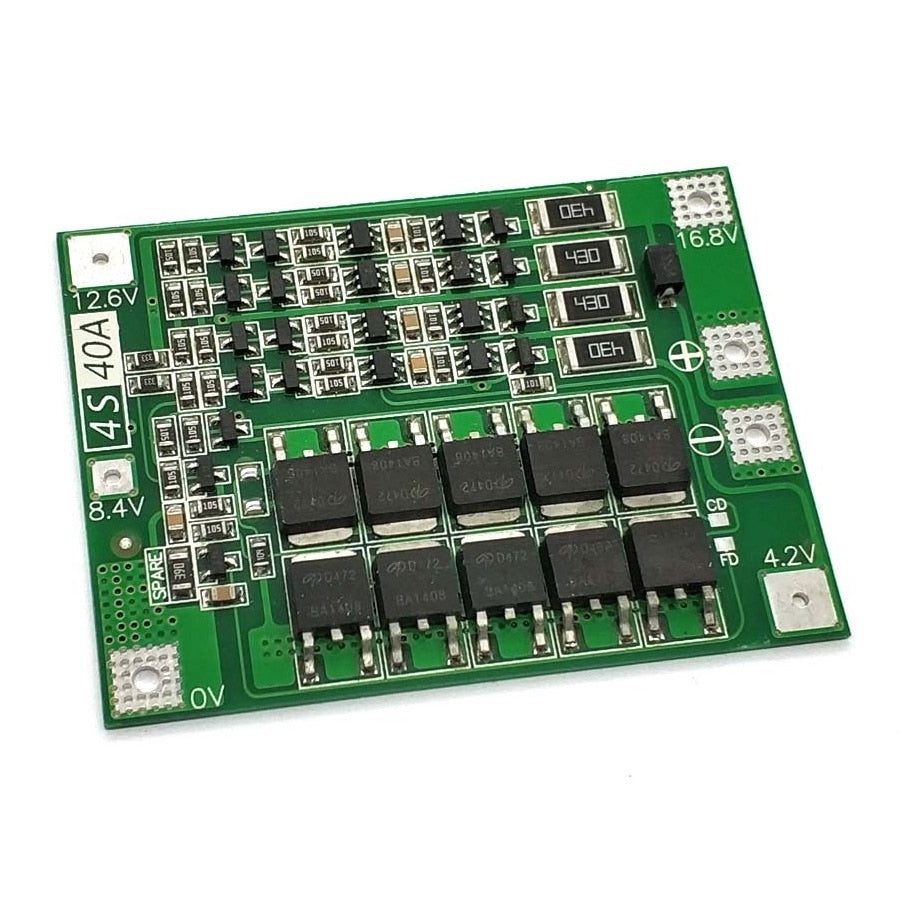

Módulo protector de baterías BMS 4S 40A con balance de carga

Módulo BMS para un paquete de cuatro celdas Li-ion en serie (4S) con corriente de trabajo de 40 A y balance de carga. Protege contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito, y durante la carga iguala el voltaje entre las celdas con una corriente de balanceo de 60 mA.

Balance de carga: iguala el voltaje de las cuatro celdas con una corriente de 60 mA, para que el paquete se cargue de forma pareja.

Protecciones con retardo definido: detecta sobrecarga con un retardo de 0.1 s, sobrecorriente con 500 ms y cortocircuito con 100 ms; la protección contra cortocircuito se restablece al desconectar la carga.

Puerto común: la carga y la descarga se hacen por los mismos terminales, lo que simplifica el cableado del paquete.

Terminales con orificio: las almohadillas de potencia (B, P y N) tienen orificios de 3.5 mm de diámetro para fijar los cables o terminales.

• Configuración: 4S, cuatro celdas Li-ion en serie.
• Corriente de trabajo: 40 A.
• Voltaje de detección de sobrecarga: 4.28 V por celda (±0.05 V).
• Voltaje de detección de sobredescarga: 2.55 V por celda (±0.08 V).
• Corriente de balanceo: 60 mA.
• Retardo de detección de sobrecarga: 0.1 s.
• Retardo de detección de sobrecorriente: 500 ms.
• Retardo de detección de cortocircuito: 100 ms.
• Temperatura de operación: -30 °C a 80 °C.
• Dimensiones: 45 x 56 mm.

Es idóneo para paquetes de 14.8 V con cuatro celdas Li-ion que alimentan cargas de alto consumo, de hasta 40 A, y en los que conviene mantener las celdas balanceadas.
