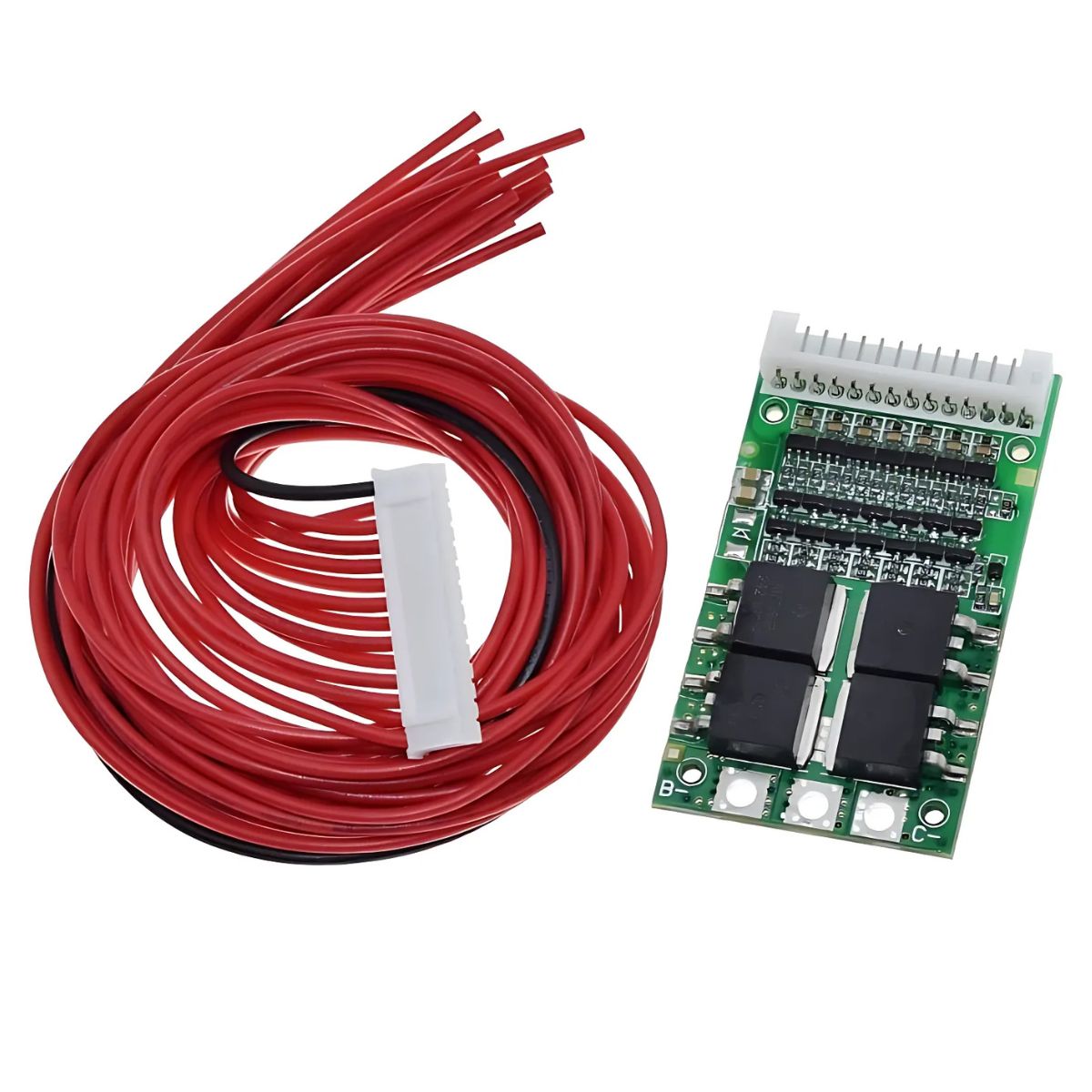

Módulo protector de baterías BMS Li-ion 6S-13S 25A

Módulo BMS para paquetes de baterías de ion de litio (Li-ion o LiPo) con voltaje de carga de 4.2 V por celda, que se puede cablear para configuraciones de 6 a 13 celdas en serie (6S a 13S). Maneja una corriente de descarga continua de 25 A e incluye protección contra sobrecarga, sobredescarga, sobrecorriente, cortocircuito y temperatura.

Calibrado para Li-ion: los puntos de corte están ajustados para celdas de 3.7 V nominales: sobrecarga en 4.25 V y sobredescarga en 2.8 V.

Configuración de 6S a 13S: la misma placa se cablea para paquetes de 6 a 13 celdas en serie, es decir, de unos 24 V a 48 V nominales.

Protecciones: corta por sobrecarga, sobredescarga, sobrecorriente en la descarga (40 A con retardo de 1,000 ms) y cortocircuito, con recuperación automática; además incluye un sensor de temperatura.

Balanceo pasivo: con la conexión a cada celda, el módulo realiza balanceo pasivo durante la carga para igualar el voltaje entre celdas.

Puerto común: usa los mismos terminales para conectar el cargador y la carga.

• Química compatible: Li-ion o LiPo, voltaje de carga de 4.2 V por celda.
• Configuración de celdas: 6S a 13S.
• Corriente de descarga continua: 25 A.
• Voltaje de detección de sobrecarga: 4.25 V típico (±0.02 V).
• Voltaje de detección de sobredescarga: 2.8 V típico (±0.08 V).
• Detección de sobrecorriente: 40 A típico, con retardo de 1,000 ms.
• Protección contra cortocircuito: sí, con recuperación automática.
• Protección por temperatura: sí.
• Corriente en reposo: 25 µA.
• Dimensiones: 63 x 42 x 9 mm aproximadamente.

Es idóneo para quienes arman paquetes Li-ion de 24 V a 48 V para bicicletas eléctricas de baja potencia, patinetes, sistemas de respaldo o herramientas con demanda continua de hasta 25 A.
