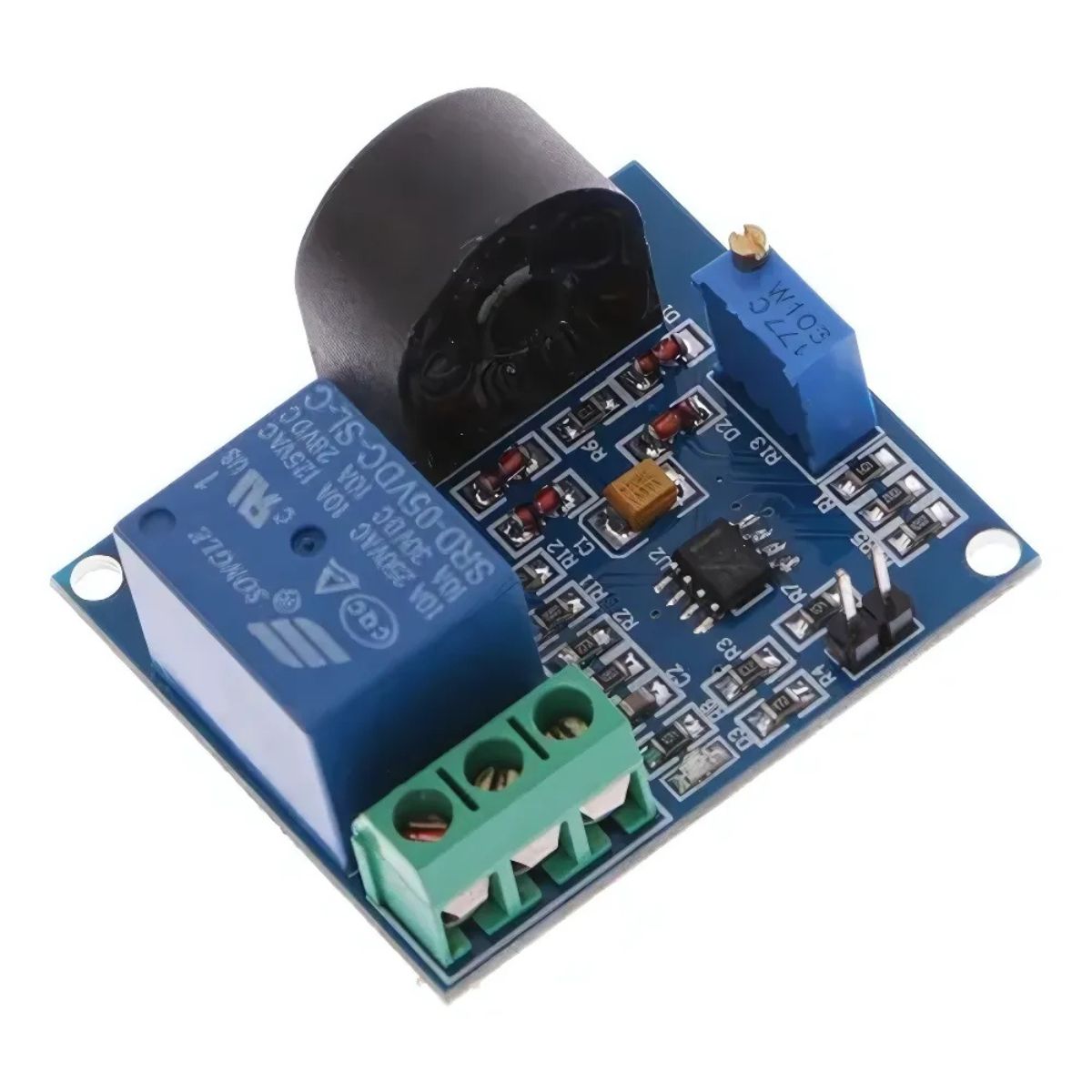

Módulo protector de sobrecorriente AC de 5A - relé de 5V

Módulo de protección contra sobrecorriente para circuitos de corriente alterna, con relé de 5 V. Mide la corriente de la línea con un transformador de corriente y activa el relé cuando supera el umbral ajustado, en un rango de 0.3 A a 5 A, para desconectar o señalizar la carga.

Medición con transformador de corriente: el cable de la carga pasa por el transformador de corriente (hasta 5.2 mm de diámetro), sin conexión eléctrica directa con la línea medida.

Umbral ajustable: un potenciómetro fija la corriente de disparo dentro del rango de 0.3 A a 5 A.

Salida por relé: el relé de 5 V tiene contactos NO, COM y NC para cortar o conectar la carga.

Indicadores y conexión: LED de alimentación y de activación del relé, y borneras de tornillo para los cables.

• Voltaje de operación: 5 V DC.
• Rango de detección: 0.3 A a 5 A AC.
• Frecuencia de operación: 20 Hz a 400 Hz.
• Modo de salida: conmutación por relé.
• Diámetro máximo del cable de detección: 5.2 mm.
• Interfaz: VCC, GND, NO, COM y NC.
• Temperatura de operación: -40 °C a 85 °C.
• Humedad relativa: 0 % a 95 % RH.
• Dimensiones: 44 x 38 x 35 mm.

Es adecuado para proteger o supervisar motores, lámparas y transformadores de baja corriente en tableros de automatización y bancos de prueba.
