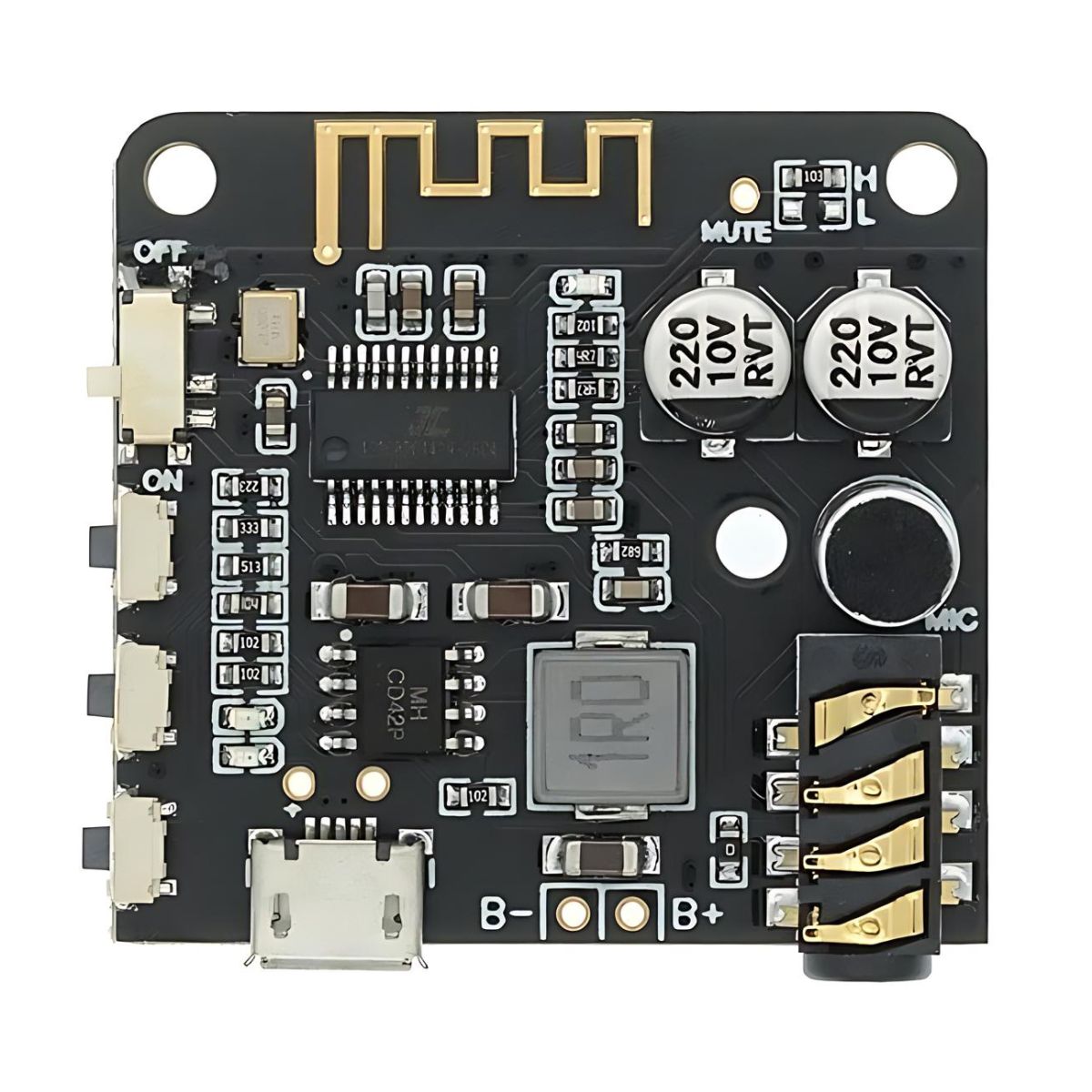

Módulo receptor de audio BT5.0-Audio-Pro

El BT5.0-Audio-Pro es un módulo receptor de audio Bluetooth 5.0 diseñado para proyectos de audio DIY. Esta placa integra múltiples funciones que la hacen versátil, como la capacidad de ser alimentada tanto por un puerto Micro USB como por una batería de litio, permitiendo además la carga de esta última mientras el módulo está en uso. Ofrece una salida de audio estéreo a través de un conector de 3.5 mm, soporta llamadas de voz mediante la adición de un micrófono externo y puede funcionar como una tarjeta de sonido para una computadora al conectarse por USB.

Alimentación dual y carga: El módulo puede operar con una fuente de 5V a través de su puerto Micro USB o con una batería de litio de 3.7V conectada a los terminales B+ y B-. Si se utiliza una batería, esta se puede recargar directamente a través del puerto USB sin interrumpir la reproducción.

Control multifunción: Incluye botones integrados para encendido, control de volumen (presión corta) y cambio de pista (presión larga). También permite la reproducción/pausa de música y la gestión de llamadas (responder/colgar).

Función de tarjeta de sonido: Al conectar el módulo a un PC mediante el cable Micro USB, el sistema puede reconocerlo como un dispositivo de audio, permitiendo reproducir el sonido de la computadora a través de la salida de 3.5 mm del módulo.

Soporte para llamadas: La placa cuenta con puntos de soldadura para un micrófono electret externo. La funcionalidad de llamada se activa para recibir y realizar llamadas a través del dispositivo Bluetooth conectado.

Salida de audio y control MUTE: Proporciona una salida de audio estéreo estándar a través de un jack de 3.5 mm. Adicionalmente, posee un pin de control "MUTE" que permite silenciar la salida de audio mediante una señal externa.

Indicadores LED de estado: Incorpora tres luces LED para informar el estado del dispositivo: un LED azul para el estado de la conexión Bluetooth (parpadeo rápido para emparejamiento, lento para conectado), un LED rojo que indica la alimentación o carga y un LED amarillo que se enciende cuando la carga de la batería es baja.

• Versión de BT: 5.0.
• Interfaz de alimentación: Puerto Micro USB (5V DC) y terminales para batería de litio (3.7V a 4.2V).
• Salida de audio: Conector jack estéreo de 3.5 mm.
• Formatos de audio soportados: Compatible con códecs de audio Bluetooth estándar como SBC.
• Funcionalidad USB: Actúa como tarjeta de sonido al conectarse a un ordenador.
• Soporte para llamadas: Sí, mediante la adición de un micrófono externo en los puntos de soldadura designados.
• Dimensiones de la placa (PCB): Aproximadamente 40 mm×38 mm.
• Distancia de transmisión: Hasta 15 metros en condiciones ideales sin obstrucciones.
• Puertos de expansión: Puntos de soldadura para botones externos, micrófono y señal MUTE.
• Corriente de carga: La carga de la batería se realiza a través del puerto Micro USB.

Este módulo es ideal para entusiastas de la electrónica y creadores de proyectos DIY que buscan integrar una solución de audio Bluetooth completa y personalizable en altavoces portátiles, sistemas de sonido caseros o al actualizar equipos de audio antiguos.
