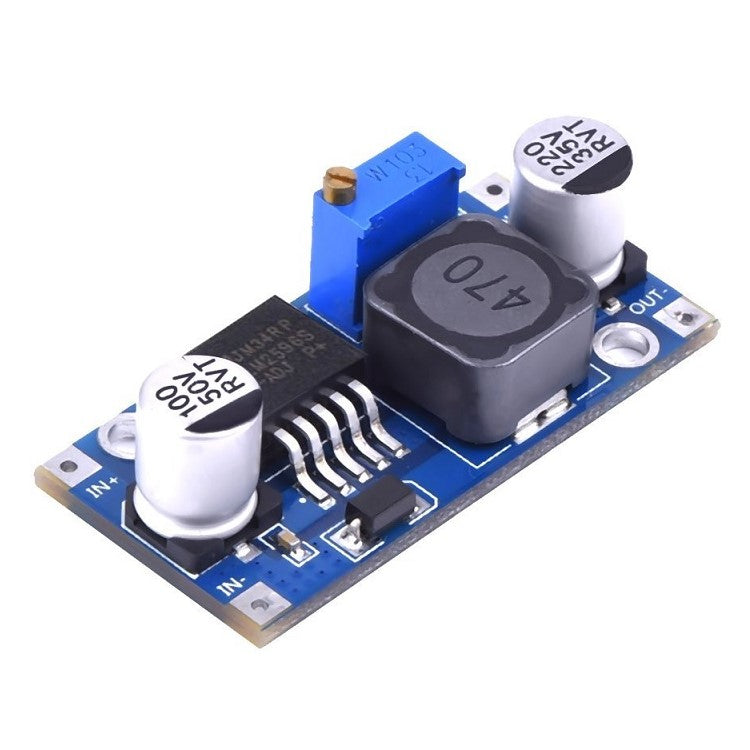

Módulo regulador de voltaje LM2596HVS - 3A

Módulo regulador de voltaje con el LM2596HVS (convertidor DC-DC reductor tipo buck), que entrega una salida ajustable de 3 V a 35 V DC, siempre menor que la entrada, a partir de 4.5 V a 50 V DC. La versión HVS del LM2596 admite hasta 50 V de entrada, frente a los 40 V de la versión estándar.

Ajuste por potenciómetro multivuelta: el voltaje de salida se fija girando un potenciómetro de varias vueltas, lo que permite un ajuste fino.

Protecciones: apaga la salida por sobretemperatura, limita la corriente y tiene protección contra cortocircuito (límite de hasta 5 A); no tiene protección contra inversión de polaridad.

Margen de entrada: el voltaje de entrada debe superar al de salida en al menos 1.5 V para que el módulo regule correctamente.

Indicador de encendido: un LED indica que el módulo está energizado.

• Regulador: LM2596HVS.
• Voltaje de entrada: 4.5 V a 50 V DC.
• Voltaje de salida: 3 V a 35 V DC, ajustable.
• Corriente nominal de salida: 3 A (2 A sin disipador).
• Potencia máxima de salida: 25 W.
• Eficiencia de conversión: 92%.
• Protecciones: sobretemperatura (apaga la salida), limitación de corriente y cortocircuito (límite de hasta 5 A); sin protección contra inversión de polaridad.
• Diferencia mínima entrada-salida: 1.5 V.
• Indicadores: LED de encendido.
• Dimensiones: 43 x 21 x 13 mm.

Es idóneo para proyectos que necesitan reducir y ajustar el voltaje a partir de fuentes o bancos de baterías de hasta 50 V, como sistemas de 36 V o 48 V.
