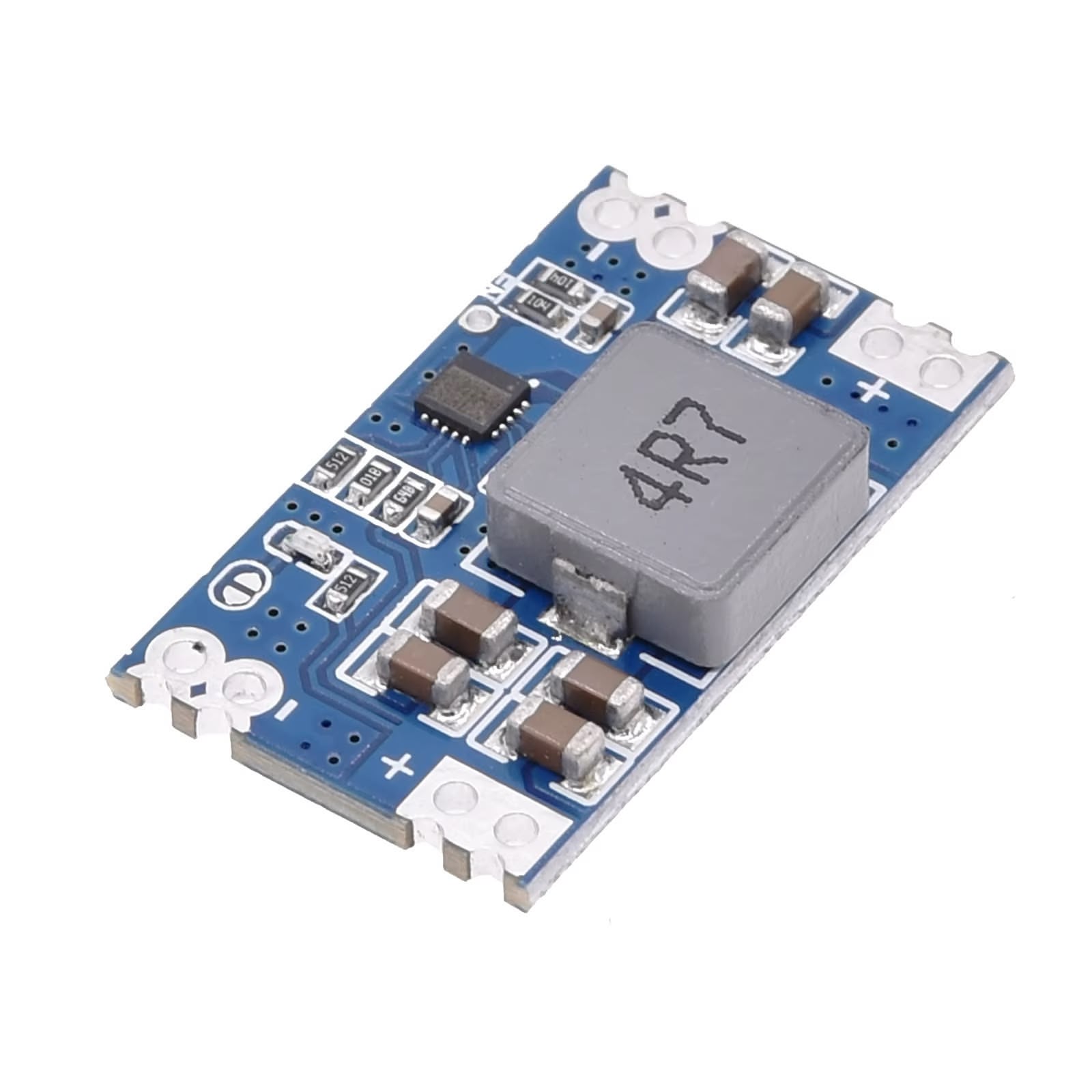

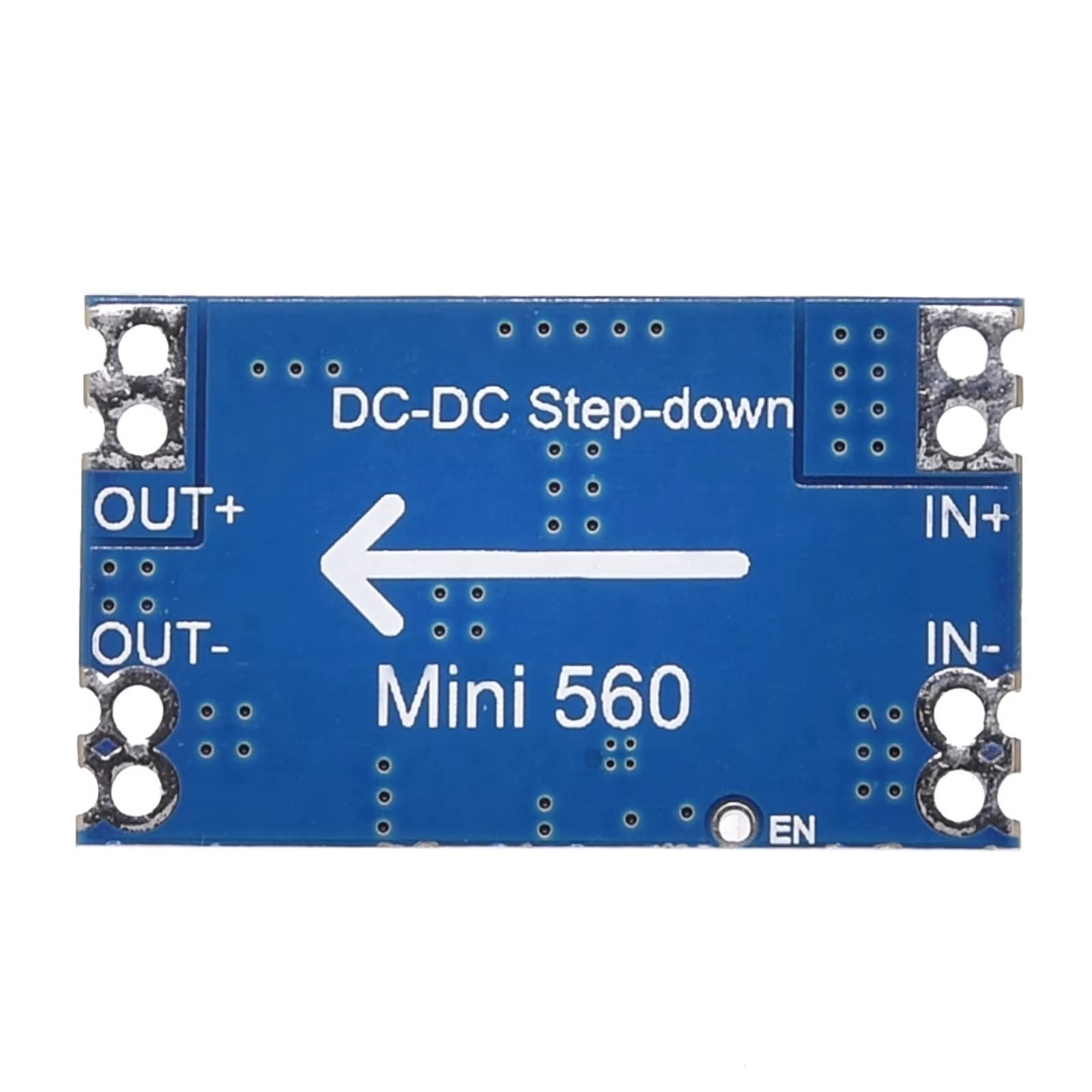

Módulo regulador de voltaje MINI560 - 12V y 5A

Módulo regulador de voltaje MINI560 (convertidor DC-DC reductor tipo buck) con salida fija de 12 V y hasta 5 A. Usa rectificación síncrona, que reduce las pérdidas y le permite alcanzar hasta 96% de eficiencia en una placa de unos 29 x 18 mm. Su entrada va de 14 V a 20 V DC, por lo que no admite voltajes de entrada altos.

Rectificación síncrona: reemplaza el diodo de un buck convencional por un transistor, lo que reduce el calor generado y la necesidad de disipadores grandes.

Corriente de hasta 5 A: puede entregar hasta 5 A de forma continua con ventilación adecuada.

Salida fija de 12 V: entrega 12 V regulados, voltaje habitual de tiras de LED, ventiladores y muchos equipos de baja tensión.

Tamaño reducido: mide aproximadamente 29 x 18 x 5.4 mm, por lo que se integra en proyectos con poco espacio.

• Modelo: MINI560.
• Tipo de convertidor: reductor (buck) con rectificación síncrona.
• Voltaje de entrada: 14 V a 20 V DC.
• Voltaje de salida: 12 V DC (fijo).
• Corriente de salida máxima: 5 A (con ventilación adecuada).
• Frecuencia de conmutación: 500 kHz.
• Eficiencia de conversión: hasta 96%.
• Regulación de carga: ±0.5%.
• Regulación de línea: ±2.5%.
• Dimensiones aproximadas: 29 x 18 x 5.4 mm.

Es idóneo para obtener 12 V estables a partir de un adaptador de 18 V a 20 V o de un banco de baterías, para cargas que consumen varios amperios.
