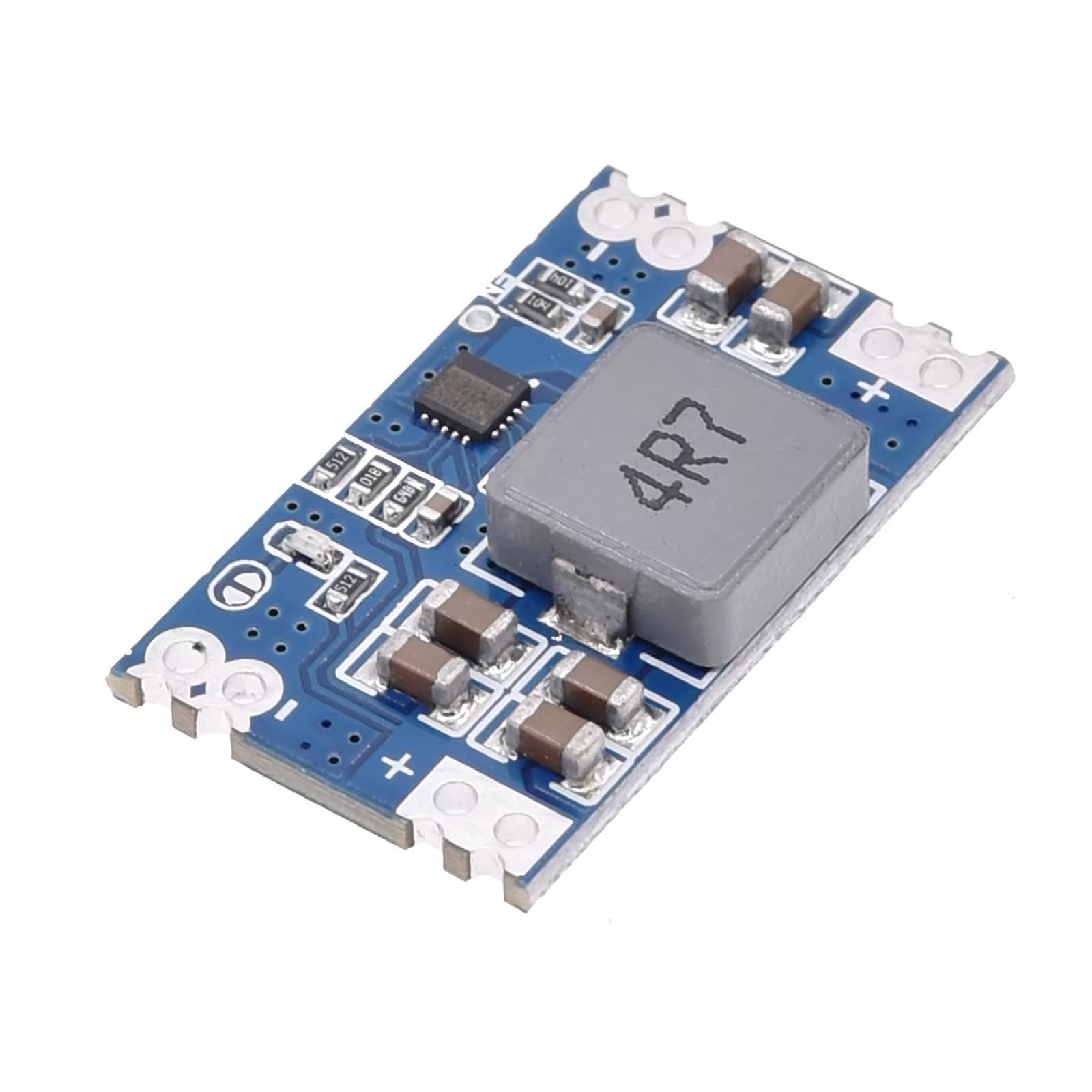

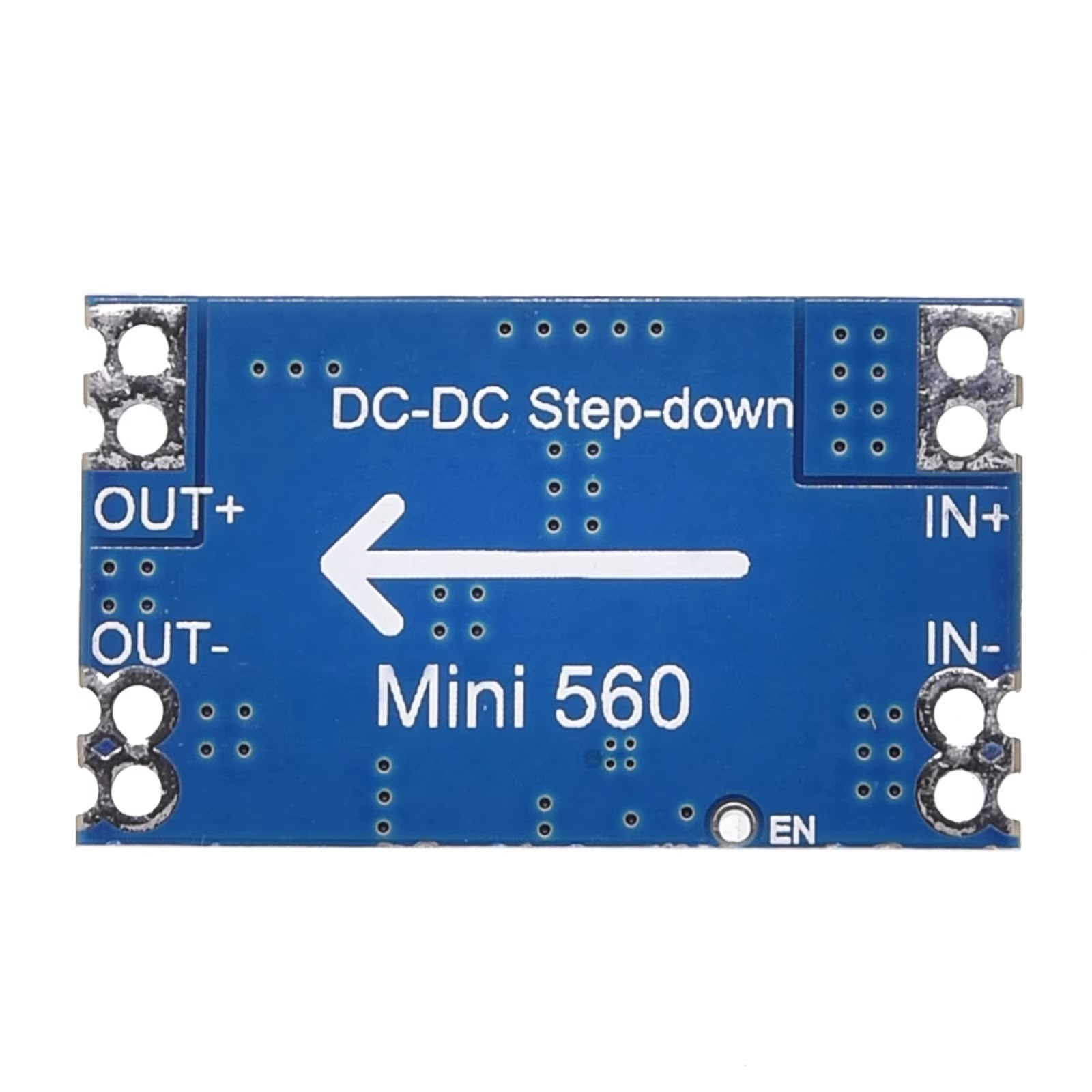

Módulo regulador de voltaje MINI560 - 9V y 5A

Módulo regulador de voltaje MINI560 (convertidor DC-DC reductor tipo buck) con salida fija de 9 V y hasta 5 A. Usa rectificación síncrona, que reduce las pérdidas y le permite alcanzar hasta 96% de eficiencia en una placa de unos 29 x 18 mm. Su entrada va de 11 V a 20 V DC, por lo que no admite voltajes de entrada altos.

Rectificación síncrona: reemplaza el diodo de un buck convencional por un transistor, lo que reduce el calor generado y la necesidad de disipadores grandes.

Corriente de hasta 5 A: puede entregar hasta 5 A de forma continua con ventilación adecuada.

Salida fija de 9 V: entrega 9 V regulados, voltaje usado en equipos de audio, pedales de efectos y otros circuitos que requieren esta tensión.

Tamaño reducido: mide aproximadamente 29 x 18 x 5.4 mm, por lo que se integra en proyectos con poco espacio.

• Modelo: MINI560.
• Tipo de convertidor: reductor (buck) con rectificación síncrona.
• Voltaje de entrada: 11 V a 20 V DC.
• Voltaje de salida: 9 V DC (fijo).
• Corriente de salida máxima: 5 A (con ventilación adecuada).
• Frecuencia de conmutación: 500 kHz.
• Eficiencia de conversión: hasta 96%.
• Regulación de carga: ±0.5%.
• Regulación de línea: ±2.5%.
• Dimensiones aproximadas: 29 x 18 x 5.4 mm.

Es idóneo para alimentar circuitos de 9 V, como equipos de audio portátiles o pedales de efectos, a partir de una batería de 12 V o una fuente de hasta 20 V.
