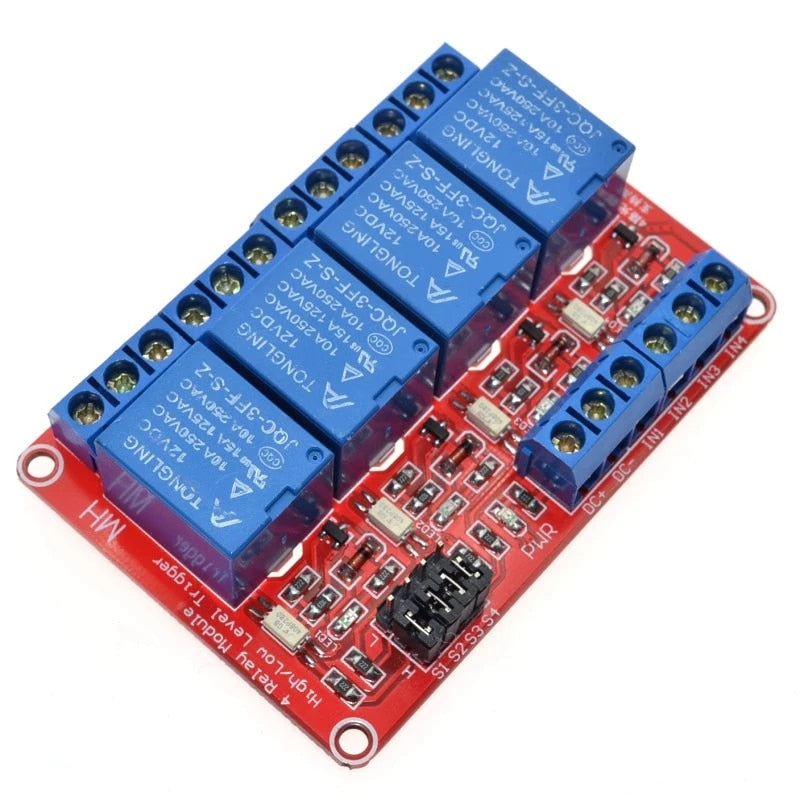

Módulo relé 12V de trigger alto y bajo, 4 canales con optocoplador

Módulo de cuatro relés con bobina de 12 V DC para conmutar hasta cuatro cargas independientes de corriente alterna o continua. Cada canal tiene entrada optoacoplada y un puente para elegir si se activa con nivel alto o con nivel bajo.

Disparo configurable por canal: Cada uno de los cuatro canales se ajusta por separado mediante un puente para activarse con nivel alto (12 V) o con nivel bajo (0 V).

Entradas optoacopladas: La señal de control llega a cada relé a través de un optoacoplador, que separa eléctricamente el circuito de control de la etapa que activa la bobina.

Contactos NO y NC: Cada relé tiene contacto común, normalmente abierto y normalmente cerrado; el contacto NO admite hasta 10 A y el NC hasta 5 A.

Indicadores LED: Cada canal tiene un LED que se enciende cuando su relé está activado, lo que facilita verificar el funcionamiento durante las pruebas.

• Voltaje de operación: 12 V DC.
• Número de canales: 4.
• Señal de disparo: nivel alto (12 V) o bajo (0 V), seleccionable con puente en cada canal.
• Capacidad de los contactos: 10 A a 250 V AC; 10 A a 30 V DC.
• Corriente nominal por contacto: 10 A (NO), 5 A (NC).
• Tiempo de acción: 10 ms (operación) / 5 ms (liberación).
• Relés: Songle SRD-12VDC-SL-C.
• Aislamiento de entrada: optoacoplador por canal.
• Indicadores: LED de activación por canal.

Es idóneo para tableros y proyectos de automatización a 12 V que controlan varias cargas con lógicas de disparo distintas.
