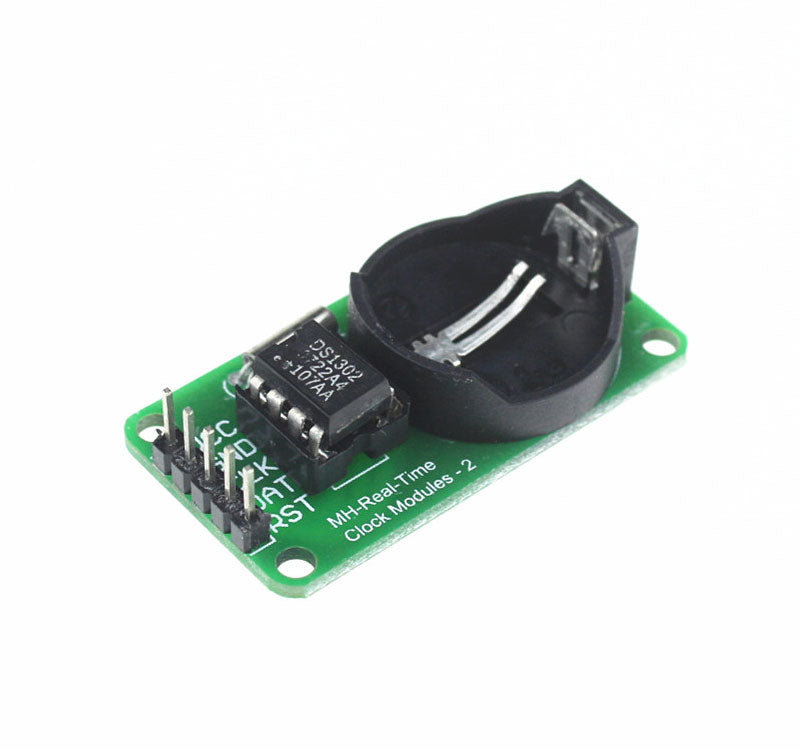

Módulo reloj RTC DS10302

Módulo de reloj de tiempo real (RTC) basado en el DS1302. Lleva la cuenta de segundos, minutos, horas, día, mes y año, y se comunica con el microcontrolador por una interfaz serial sencilla de tres hilos. Es una opción básica para dar fecha y hora a un proyecto.

Calendario completo: el DS1302 cuenta segundos, minutos, horas, día de la semana, día del mes, mes y año, con corrección de años bisiestos.

Interfaz de 3 hilos: se comunica con las líneas CE (RST), I/O (DAT) y SCLK (CLK).

RAM interna: el chip tiene 31 bytes de RAM para guardar datos del usuario.

Respaldo de energía: el DS1302 tiene entrada para una fuente de respaldo que mantiene la hora cuando falta la alimentación principal.

• Chip: DS1302.
• Voltaje de entrada: 3.3 V a 5 V.
• Interfaz: serial de 3 hilos (CE, I/O, SCLK).
• Datos de tiempo: segundos, minutos, horas, día, fecha, mes y año.
• Formato de hora: 12 o 24 horas.
• RAM de usuario: 31 bytes.

Es adecuado para relojes, registradores de datos y proyectos con Arduino que necesitan fecha y hora sin una precisión alta.
