Sensor de color TCS230 TCS3200

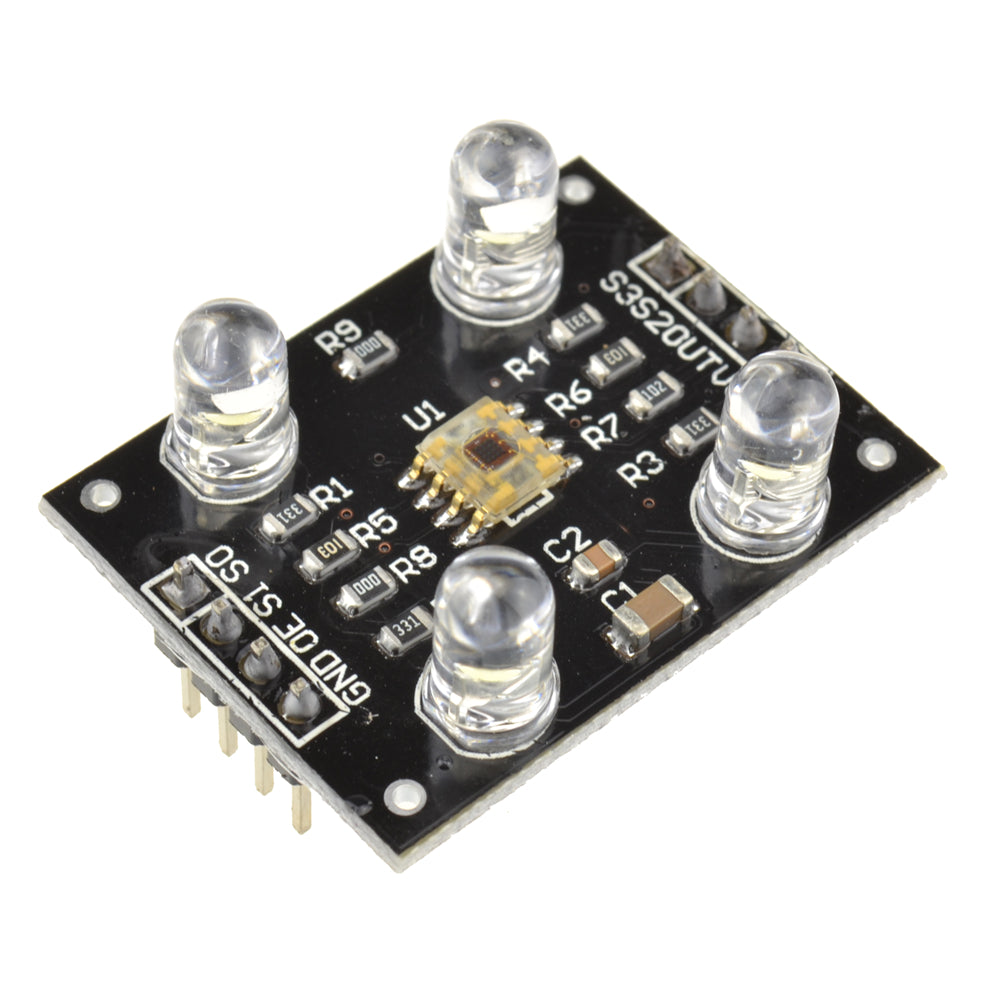

Módulo sensor de color con el circuito integrado TCS230/TCS3200, que filtra la luz en sus componentes rojo, verde y azul y convierte su intensidad en una frecuencia. Incluye 4 LED en la placa para iluminar el objeto, de modo que la lectura depende menos de la luz ambiente.

Conversión de luz a frecuencia: el sensor entrega una onda cuadrada con 50 % de ciclo de trabajo cuya frecuencia es proporcional a la intensidad de la luz, fácil de medir con el contador de un microcontrolador.

Filtro de color seleccionable: con los pines S2 y S3 se elige qué grupo de fotodiodos (rojo, verde, azul o sin filtro) se lee.

Escala de frecuencia: con los pines S0 y S1 se selecciona la escala de salida al 2 %, 20 % o 100 %, o se apaga la salida.

Iluminación incorporada: los 4 LED de la placa iluminan el objeto que se va a reconocer.

• Circuito integrado: TCS230 / TCS3200.
• Voltaje de operación: 5 V DC.
• Salida: onda cuadrada de frecuencia proporcional a la intensidad de luz, 50 % de ciclo de trabajo.
• Escala de frecuencia: 2 %, 20 % o 100 %, seleccionable con S0 y S1.
• Selección de filtro: pines S2 y S3.
• Error no lineal: 0.2 % a 50 kHz.
• Iluminación: 4 LED en la placa.
• Otras funciones: pin de apagado y modo de bajo consumo.

Es idóneo para proyectos de clasificación de objetos por color, robots que reconocen colores y prácticas de sensado óptico con microcontroladores.
