Sensor de humedad de suelo YL-69

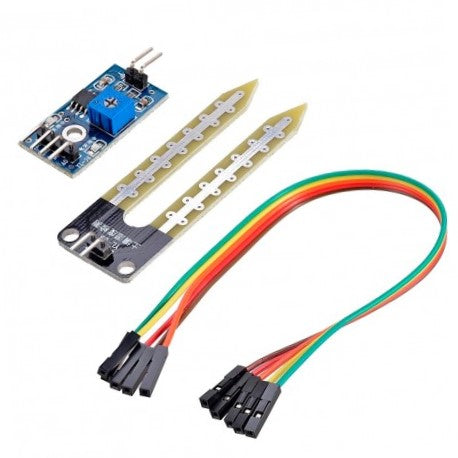

Sensor de humedad de suelo formado por la sonda YL-69, de dos electrodos, y la tarjeta de acondicionamiento YL-38. Mide la humedad a partir de la resistencia eléctrica del suelo entre los electrodos, que es baja cuando el suelo está húmedo y alta cuando está seco. Es un sensor resistivo de entrada, de uso común en proyectos de riego y monitoreo de plantas.

Medición resistiva: la sonda hace pasar una corriente por el suelo; a mayor humedad, menor resistencia entre los electrodos.

Salida analógica: entrega un voltaje que va desde 0 V con suelo muy húmedo hasta 5 V con suelo muy seco, para leerlo con el convertidor analógico-digital de un microcontrolador.

Salida digital ajustable: un comparador LM393 activa la salida digital cuando la humedad baja del nivel configurado con el potenciómetro de la tarjeta.

Desgaste de electrodos: los electrodos tienen superficie de estaño; como en todo sensor resistivo, se desgastan con el paso de corriente en suelo húmedo, por lo que conviene alimentarlo solo al momento de medir.

• Componentes: sonda YL-69 y tarjeta de acondicionamiento YL-38.
• Voltaje de alimentación: 3.3 V a 5 V DC.
• Salida analógica: 0 V (muy húmedo) a 5 V (muy seco).
• Salida digital: comparador LM393 SMD con umbral ajustable por potenciómetro.
• Corriente: 35 mA.
• Tamaño: 60 x 20 x 5 mm.
• Superficie del electrodo: estaño.

Es idóneo para monitorear la humedad de macetas y huertos o para armar sistemas de riego automático con Arduino o ESP32.
