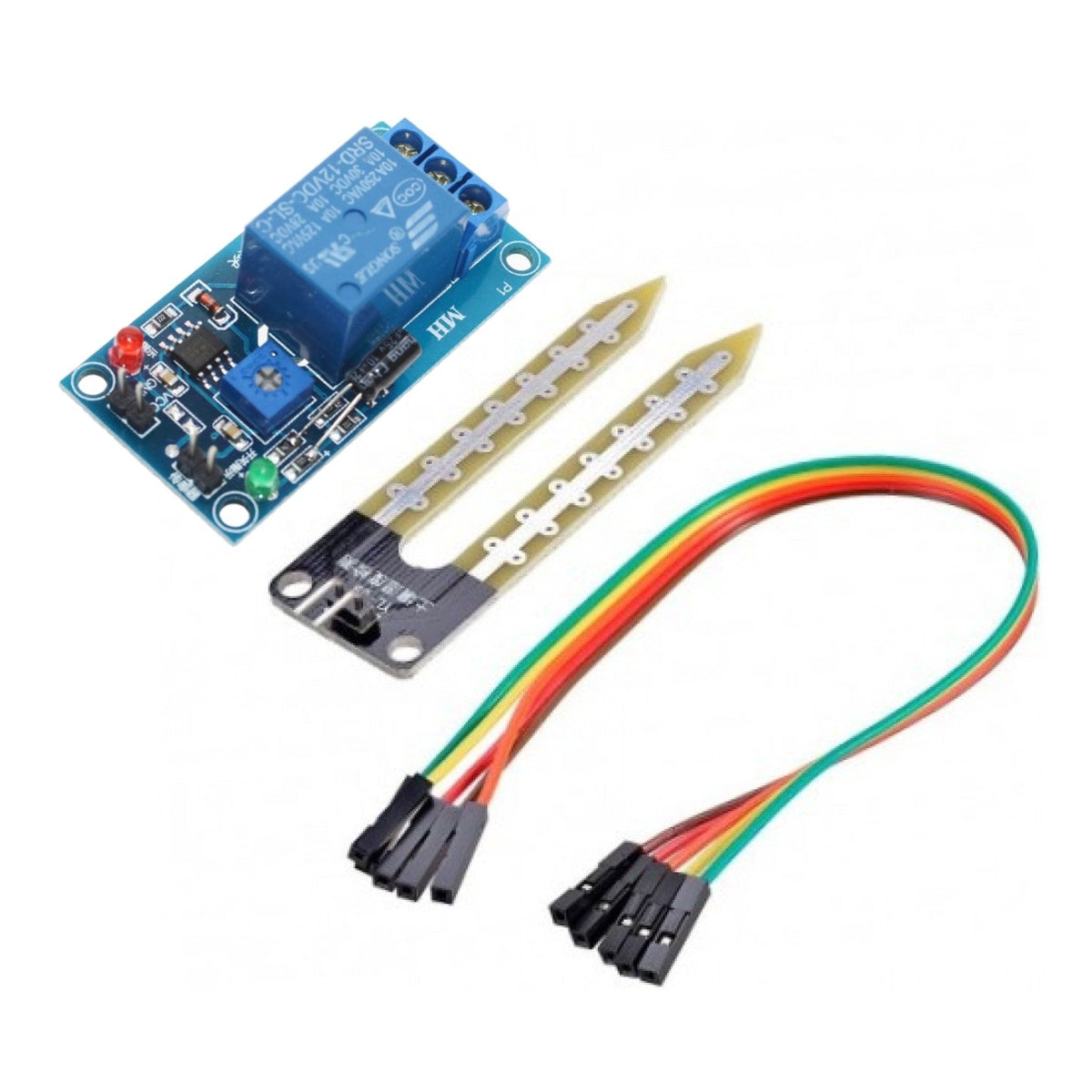

Módulo sensor de humedad de suelo con relé de 12V

Módulo de humedad de suelo con relé de 12 V incorporado. Usa la sonda YL-69, cuyos dos electrodos miden la resistencia del suelo, y la tarjeta de acondicionamiento YL-38, que entrega salida digital y analógica; el relé permite encender directamente una bomba o una válvula cuando el suelo se seca.

Medición por conductividad: la corriente pasa entre los dos electrodos: un suelo muy húmedo presenta resistencia muy baja y un suelo seco, resistencia muy alta.

Salida analógica y digital: la salida analógica va de 0 V con suelo muy húmedo a 5 V con suelo muy seco; la digital se activa cuando la humedad baja del nivel fijado con el potenciómetro.

Relé incorporado: un relé Songle SRD-12VDC-SL-C de un canal conmuta cargas de hasta 10 A a 250 V AC o 30 V DC, para mover una bomba o electroválvula de riego.

Electrodos estañados: la superficie de los electrodos es de estaño.

• Sonda y tarjeta: YL-69 con tarjeta YL-38.
• Voltaje de operación del sensor: 5 V DC.
• Corriente de operación: más de 100 mA.
• Salidas del sensor: analógica (0 V a 5 V) y digital con umbral ajustable.
• Superficie del electrodo: estaño.
• Relé: Songle SRD-12VDC-SL-C, 1 canal.
• Voltaje de bobina del relé: 12 V DC.
• Corriente nominal del relé: 10 A (NO), 5 A (NC).
• Capacidad de contactos: 10 A a 250 V AC, 10 A a 30 V DC.
• Tiempo de acción del relé: 5 ms a 10 ms.

Es idóneo para sistemas de riego automático sencillos que necesitan encender una bomba o válvula según la humedad del suelo.
