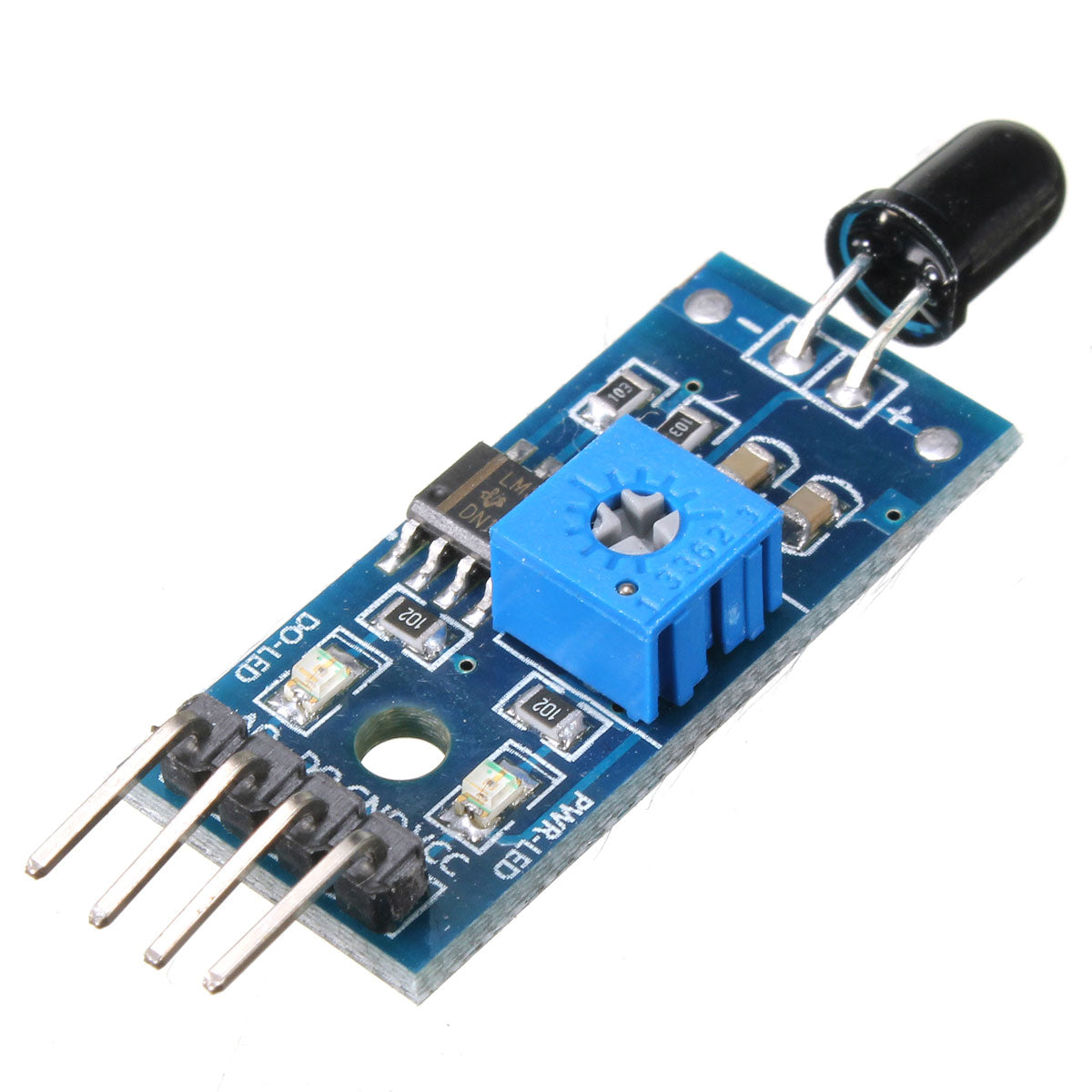

Sensor de llama de 4 pines

Módulo sensor de llama de 4 pines que detecta la radiación infrarroja emitida por el fuego mediante un receptor infrarrojo sensible de 760 nm a 1,100 nm. Sus cuatro pines dan acceso a la alimentación, la tierra, una salida digital con umbral ajustable y una salida analógica. Es un sensor básico de detección óptica que también puede activarse con otras fuentes de luz infrarroja.

Receptor infrarrojo: responde a longitudes de onda de 760 nm a 1,100 nm, el rango en que emiten las llamas, con un ángulo de visión de 60°.

Umbral ajustable: un potenciómetro (preset) fija el nivel al que se activa la salida digital, para adaptar la detección al tipo de llama y a la luz del entorno.

Salida analógica: entrega una señal que varía con la intensidad recibida, útil para estimar la cercanía relativa de la llama.

Sensibilidad a otras fuentes: al ser un receptor óptico, también puede activarse con lámparas o con la luz del sol, por lo que conviene instalarlo lejos de esas fuentes.

Indicadores LED: cuenta con un LED de estado de alimentación y un LED de señal.

• Voltaje de alimentación: 3 V a 5 V DC.
• Pines: 4 (alimentación, tierra, salida digital y salida analógica).
• Ángulo de visión: 60°.
• Espectro de detección: 760 nm a 1,100 nm.
• Salidas: 1 digital y 1 analógica.
• Indicadores: 1 LED de estado y 1 LED de señal.
• Temperatura de funcionamiento: -25 °C a 85 °C.
• Dimensiones: 30 x 15 x 5 mm.

Es idóneo para prácticas y prototipos de detección de fuego con Arduino u otros microcontroladores; no sustituye a un detector de incendios certificado.
