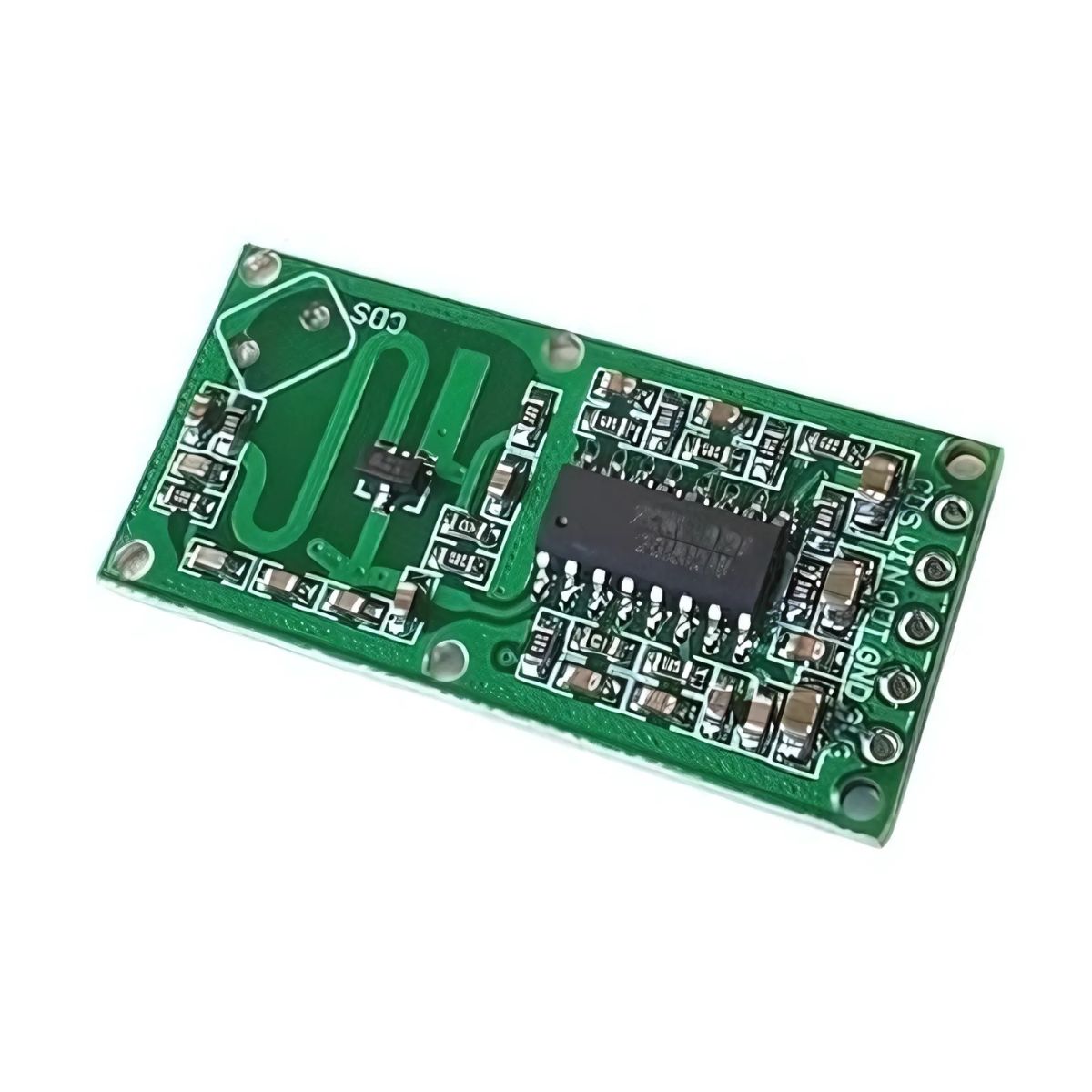

Módulo sensor de movimiento por radar RCWL-0516

Módulo sensor de movimiento RCWL-0516 basado en radar Doppler por microondas, una alternativa a los sensores infrarrojos pasivos (PIR). Detecta objetos en movimiento, incluido el cuerpo humano, por el cambio de frecuencia del eco de una señal de unos 3.2 GHz, y puede hacerlo a través de materiales no metálicos.

Detección por microondas: emite una señal de microondas y analiza el eco; si un objeto se mueve en su campo, el eco regresa con una frecuencia ligeramente distinta (efecto Doppler) y se activa la salida.

Instalación oculta: no necesita línea de vista directa: detecta a través de plástico, madera delgada o vidrio, por lo que puede quedar dentro de un gabinete no metálico.

Menos sensible a la temperatura: a diferencia de los sensores PIR, no depende del calor del cuerpo ni se ve afectado por la temperatura ambiente.

Salida digital: al detectar movimiento, el pin OUT pasa a 3.3 V durante unos 2 segundos, suficiente para activar un microcontrolador o un relé.

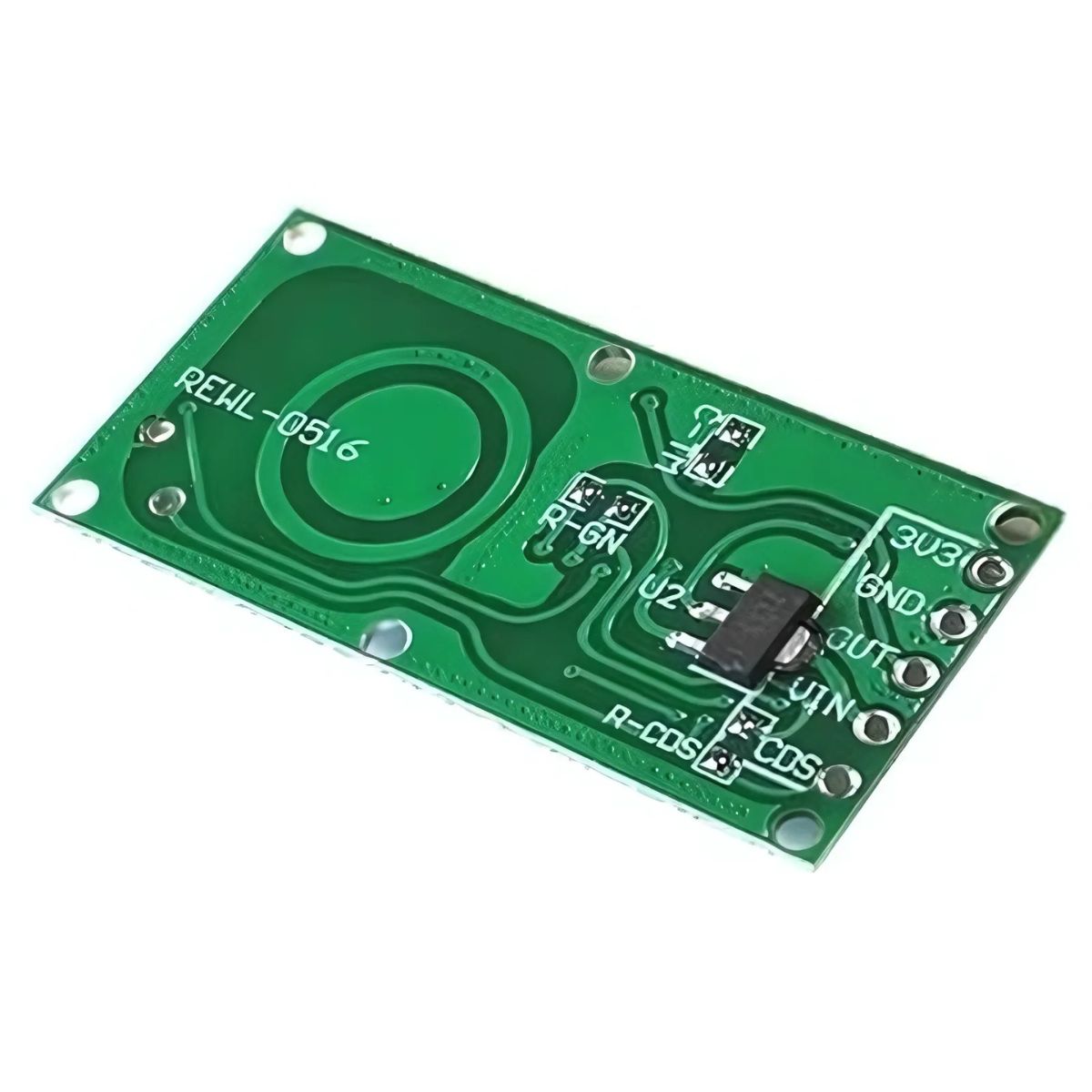

Puntos de configuración: tiene puntos de soldadura para modificar su comportamiento, como agregar una fotorresistencia en el pin CDS para desactivarlo de día o ajustar la distancia de detección.

• Modelo: RCWL-0516.
• Tecnología: radar Doppler por microondas.
• Voltaje de operación: 4 V a 28 V DC.
• Corriente de operación: 2.8 mA (típica).
• Distancia de detección: 5 m a 8 m.
• Salida: TTL, 3.3 V en alto y 0 V en bajo.
• Tiempo de disparo: aproximadamente 2 s tras la detección.
• Frecuencia de operación: aproximadamente 3.2 GHz.
• Potencia de transmisión: 20 mW (típica).
• Ángulo de detección: 360° sin obstrucciones.

Es idóneo para iluminación automática, sistemas de seguridad y automatización donde el sensor debe quedar oculto o donde los cambios de temperatura afectarían a un PIR.
