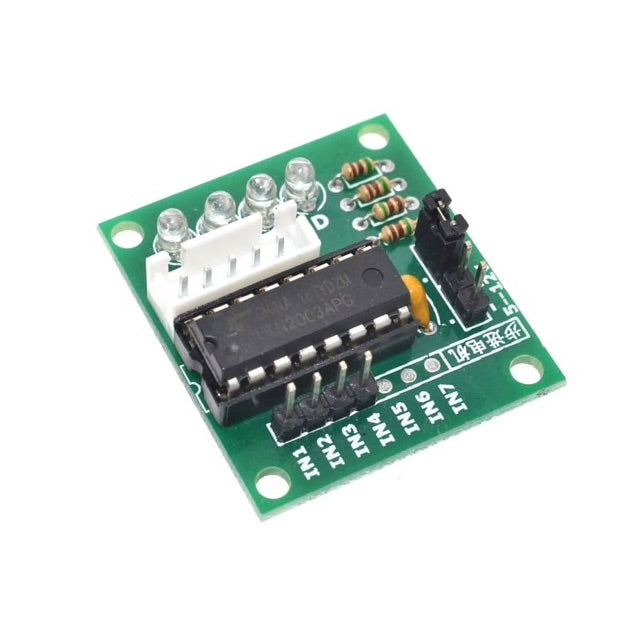

Módulo controlador de stepper ULN2003

Módulo controlador basado en el arreglo de transistores Darlington ULN2003, pensado para el motor paso a paso unipolar 28BYJ-48 de 5 V. Amplifica las señales de un microcontrolador para energizar las bobinas del motor. Es un driver básico y económico para motores paso a paso pequeños.

Para el motor 28BYJ-48: el motor se conecta directamente al conector de la placa, sin cableado adicional.

Siete canales Darlington: el ULN2003 tiene siete salidas de hasta 500 mA cada una, de las que el módulo usa cuatro para las bobinas del motor.

Control desde cuatro pines: las entradas IN1 a IN4 se conectan a pines digitales de Arduino u otro microcontrolador.

Indicadores LED: los LED de la placa muestran qué bobina está energizada en cada momento.

• Circuito integrado: ULN2003.
• Voltaje de operación: 5 V DC.
• Corriente por canal: 500 mA.
• Canales del CI: 7 Darlington.
• Motor compatible: 28BYJ-48 (paso a paso unipolar).

Es idóneo para estudiantes y principiantes que hacen sus primeras prácticas con motores paso a paso usando Arduino y el motor 28BYJ-48.
