Osciloscopio 4 en 1 de 350 MHz y 2 canales DPOS350P

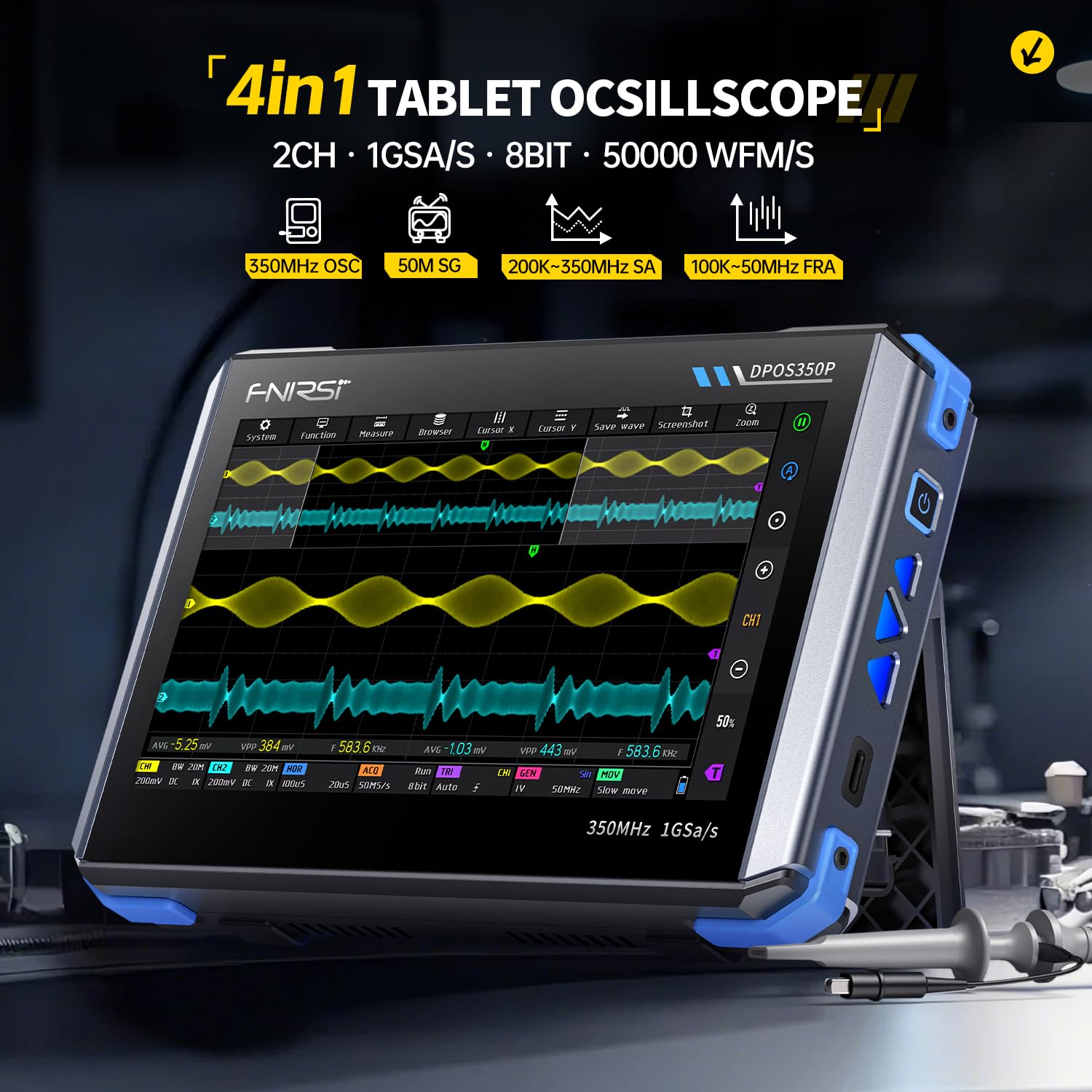

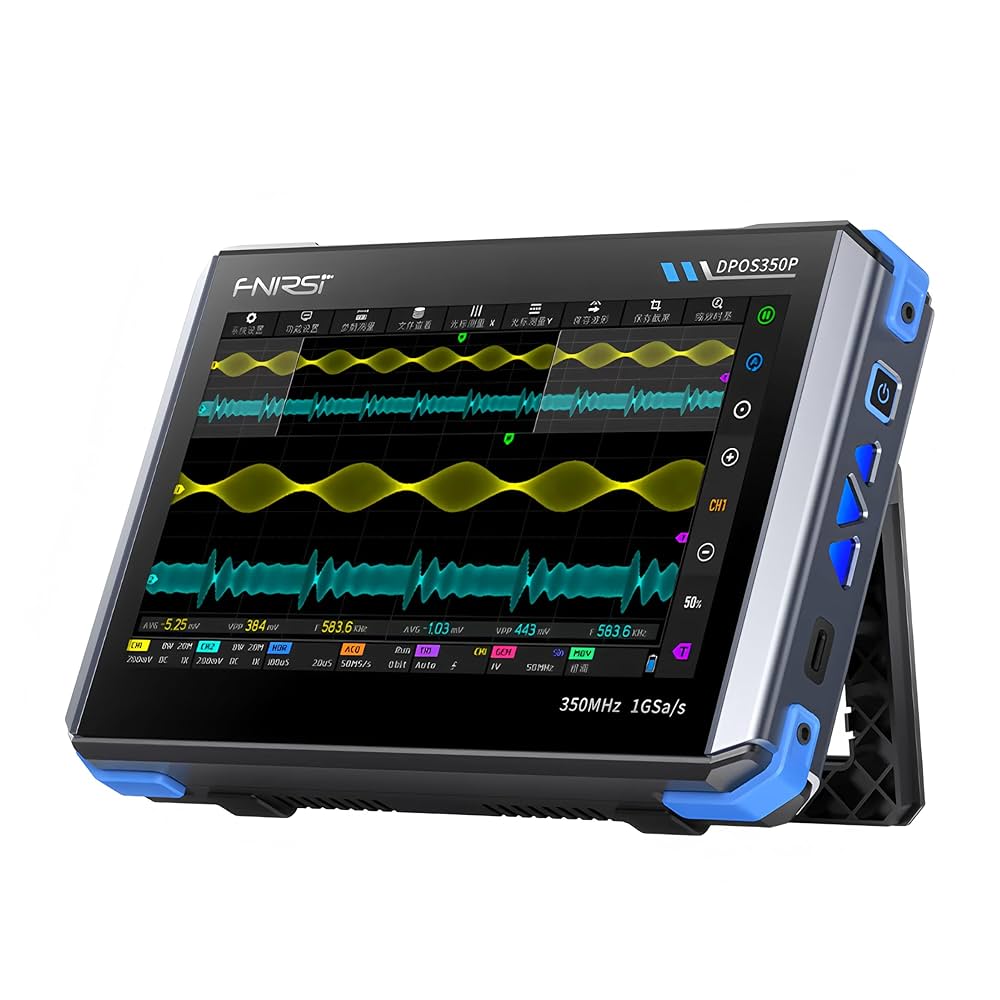

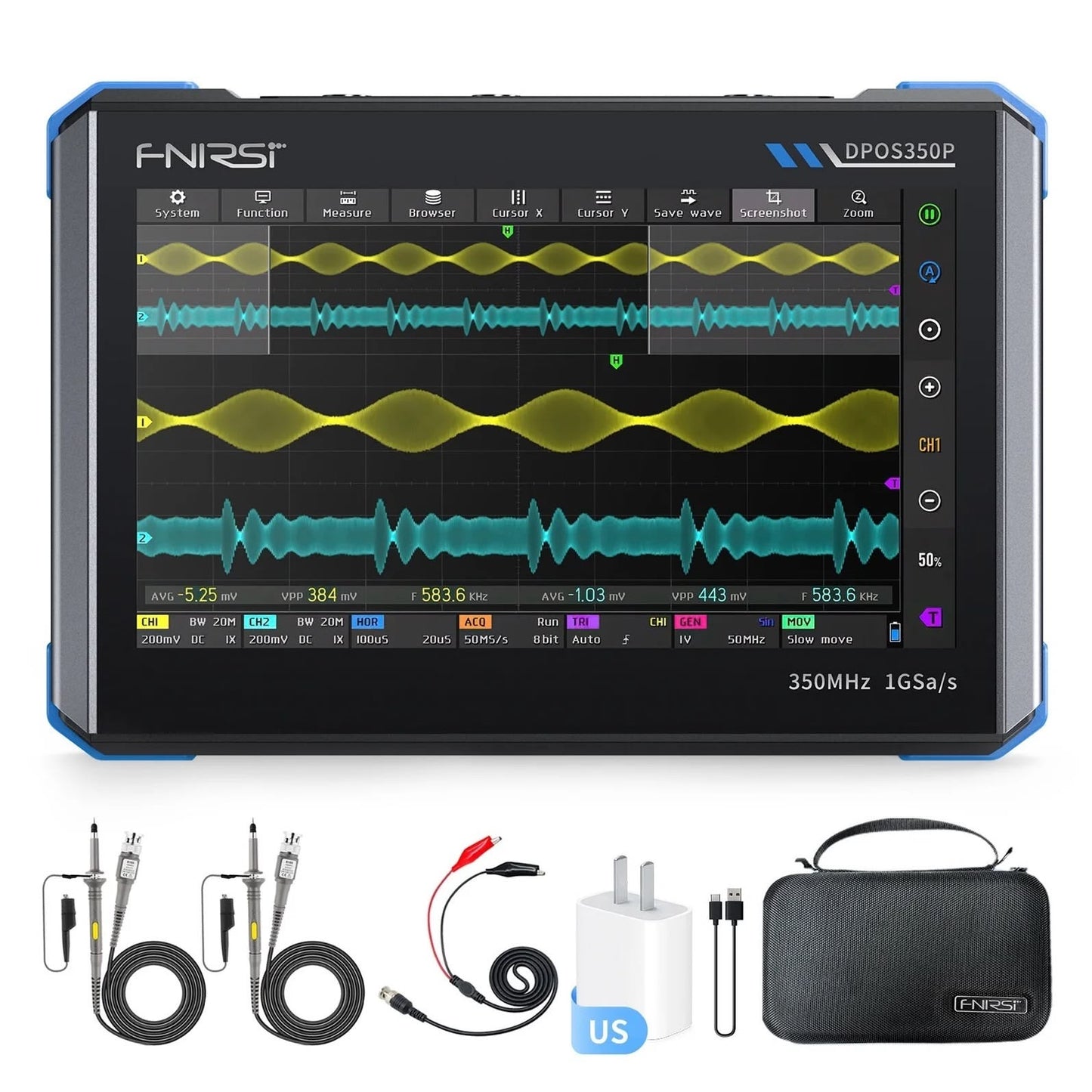

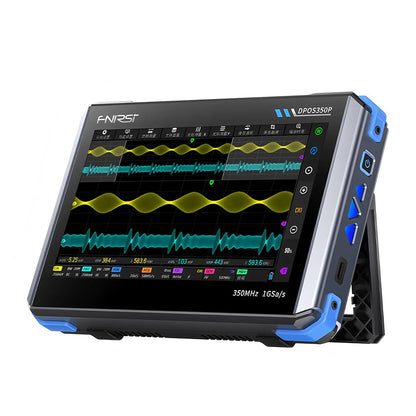

El Fnirsi DPOS350P es un instrumento portátil de sobremesa que reúne cuatro funciones: osciloscopio de fósforo digital de 2 canales y 350 MHz, generador de señales de hasta 50 MHz, analizador de espectro (FFT) y analizador de respuesta en frecuencia (diagrama de Bode). Muestrea a 1 GSa/s con una tasa de refresco de 50,000 formas de onda por segundo y se opera desde una pantalla táctil IPS de 7 pulgadas, con batería interna para trabajo fuera del banco.

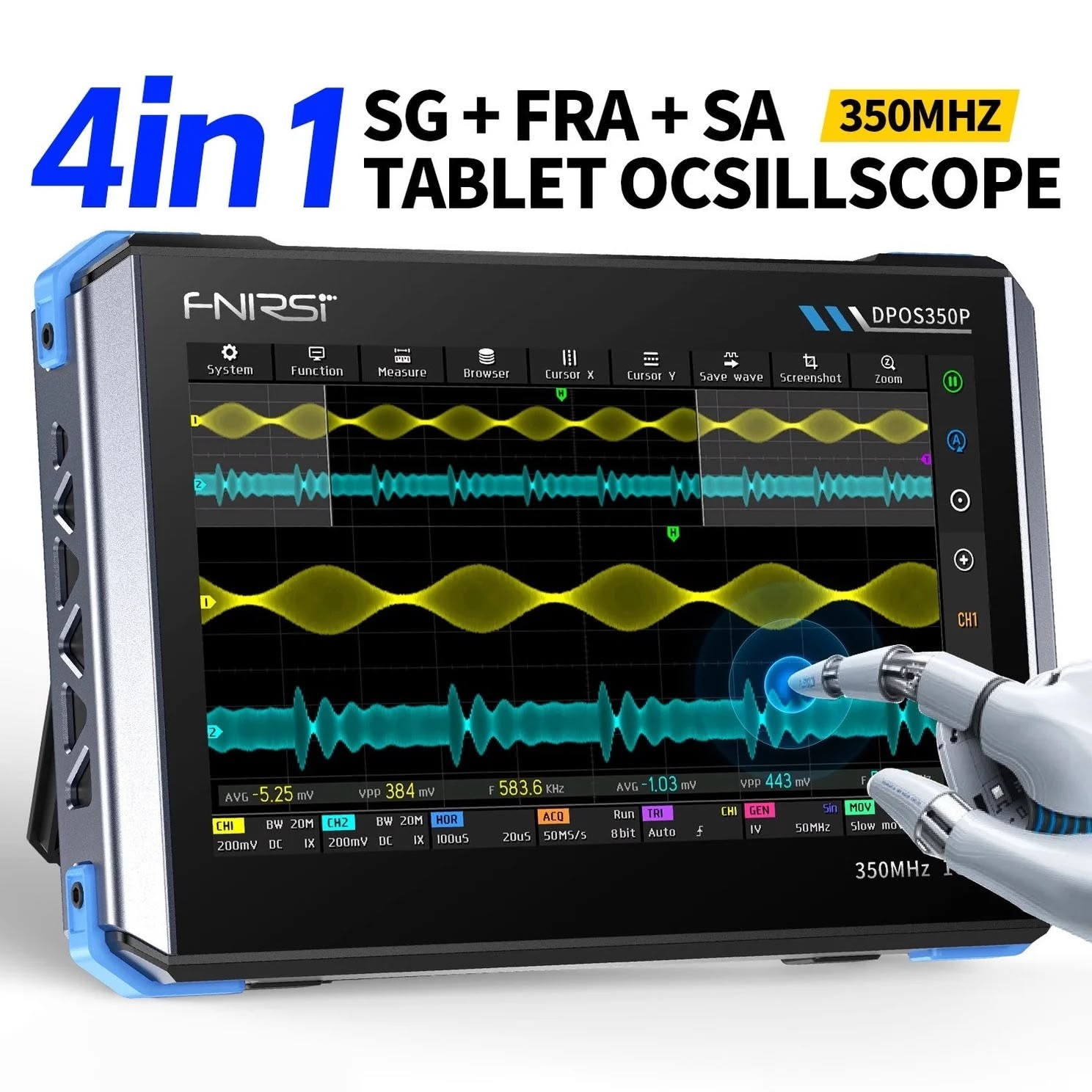

Estación 4 en 1: integra osciloscopio, generador de señales, analizador de espectro y diagrama de Bode, de modo que se pueden caracterizar circuitos y filtros sin conectar varios equipos.

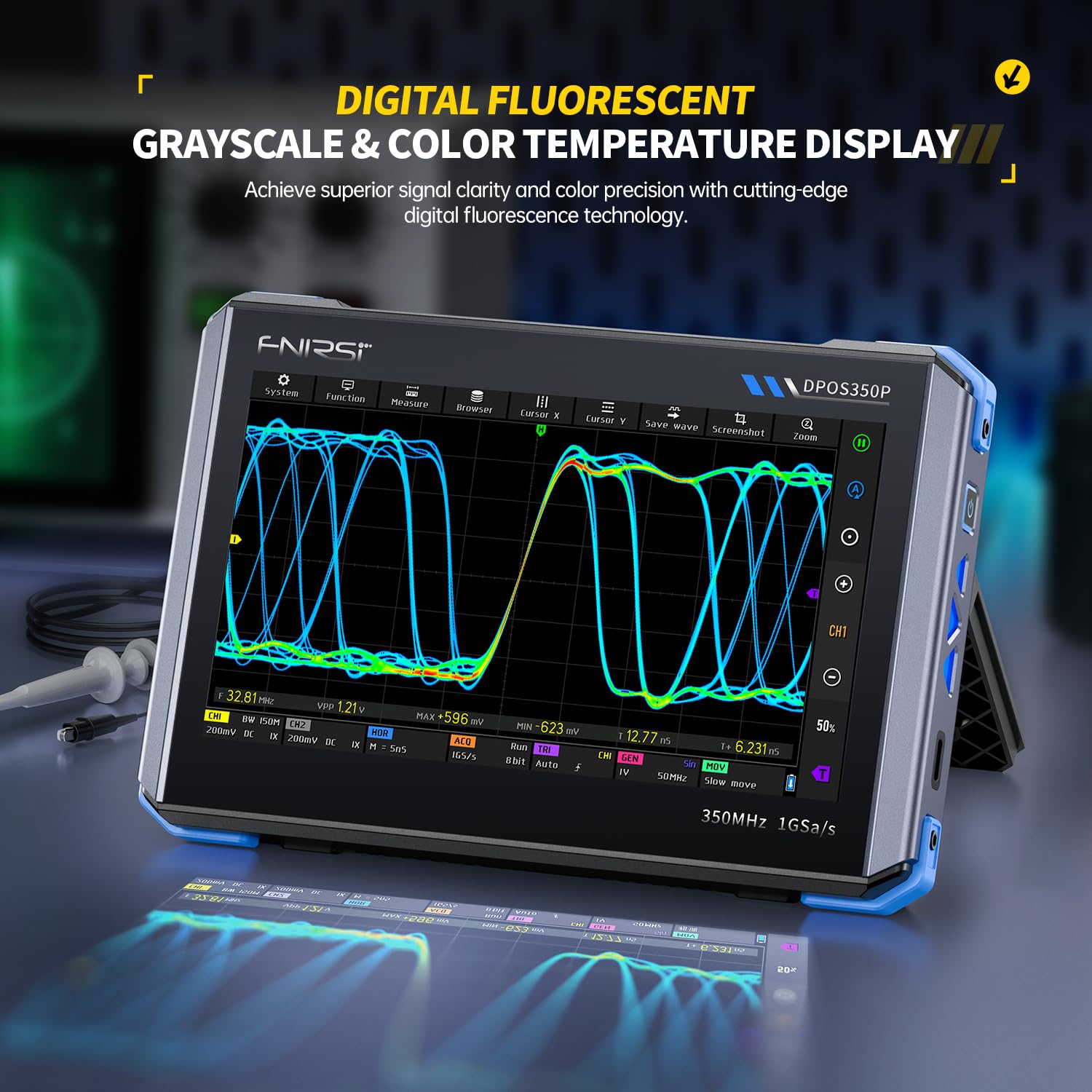

Visualización de fósforo digital: representa la probabilidad de aparición de la señal mediante intensidad y temperatura de color, lo que ayuda a distinguir eventos poco frecuentes dentro de una señal repetitiva.

Generador DDS con ondas personalizadas: produce 14 formas de onda estándar y puede reproducir ondas personalizadas tomadas de capturas previas del osciloscopio.

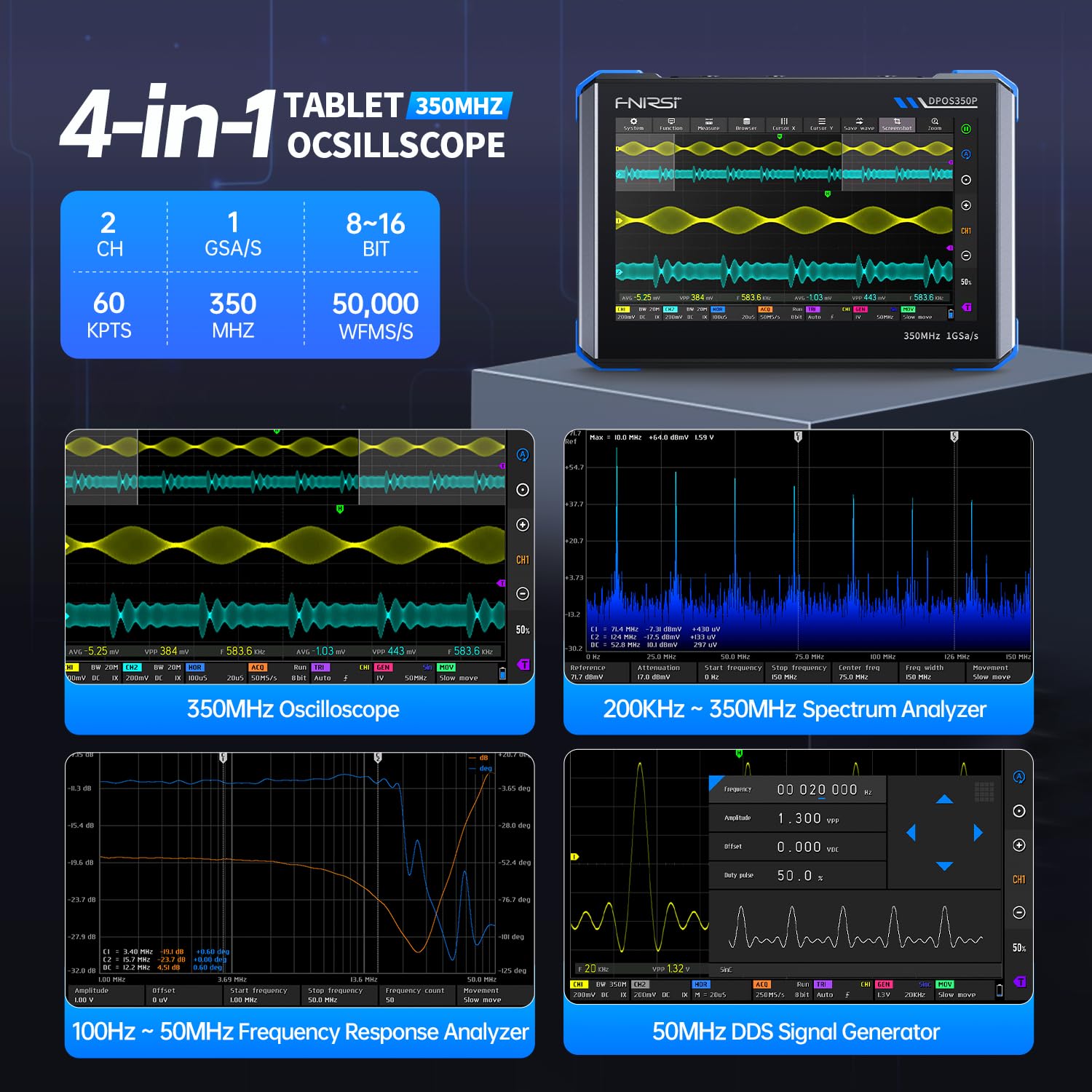

Análisis en frecuencia: la FFT cubre de 200 kHz a 350 MHz con vistas estándar, en cascada y en cascada 3D, y el diagrama de Bode barre de 100 Hz a 50 MHz para verificar filtros o analizar interferencias.

Batería y carga rápida: batería de litio de 8,000 mAh con unas 3 horas de uso continuo; admite carga rápida QC de 18 W y se recarga en unas 2 horas.

Almacenamiento y exportación: guarda hasta 90 capturas de pantalla y 500 grupos de formas de onda, exportables por USB a una computadora para elaborar reportes.

• Canales y ancho de banda: 2 canales analógicos, 350 MHz, tiempo de subida de 1 ns, voltaje máximo de entrada de 400 V.

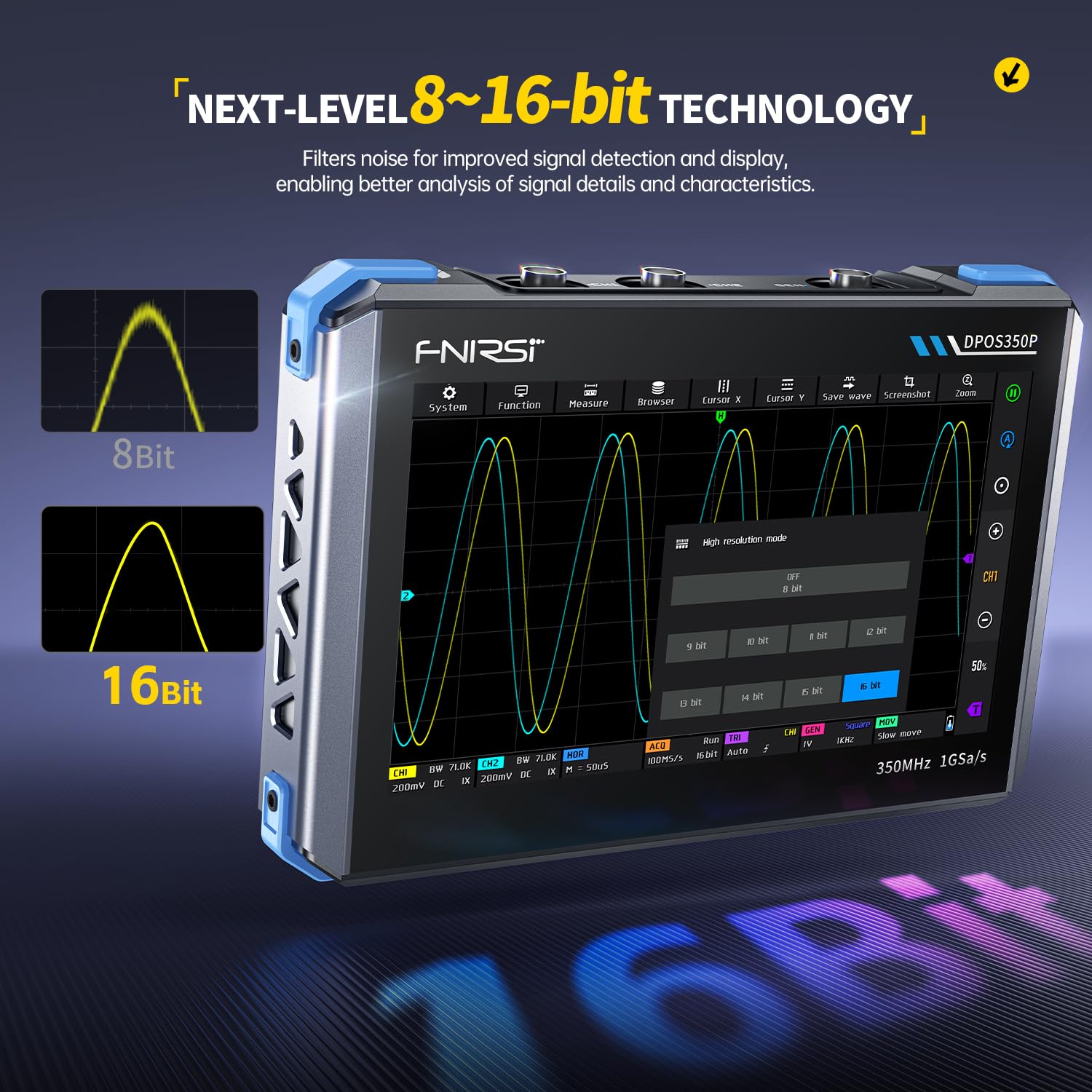

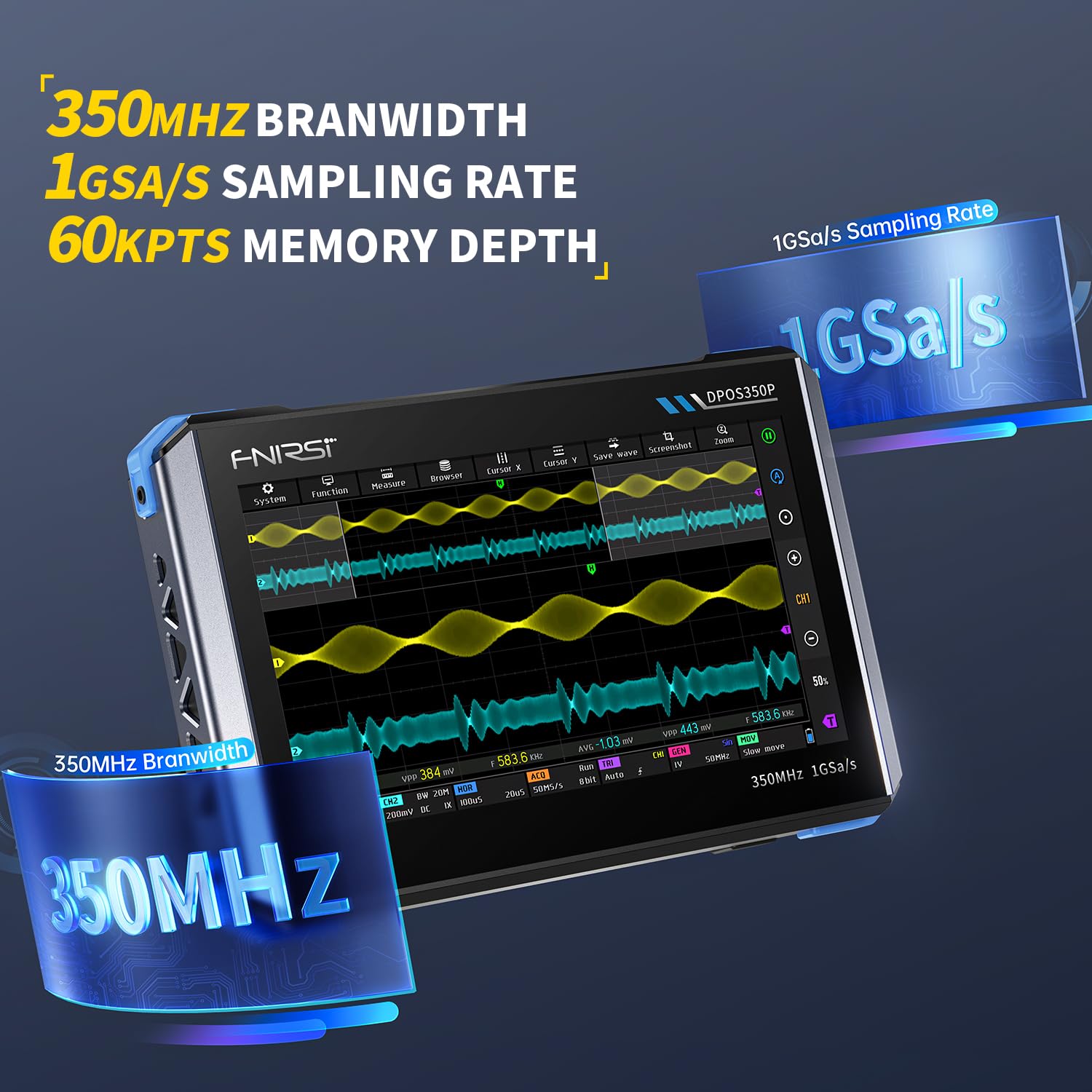

• Muestreo y memoria: 1 GSa/s en tiempo real, profundidad de 60 Kpts, resolución vertical seleccionable de 8 a 16 bits, precisión de base de tiempo de ±0.01 %.
• Tasa de refresco: 50,000 formas de onda por segundo.
• Sensibilidad y base de tiempo: 2 mV/div a 20 V/div (sonda 1X); 5 ns a 50 s con modo Roll; acoplamiento CC/CA.
• Disparo y mediciones: disparo digital por flanco con supresión de ruido; 12 mediciones automáticas y mediciones por cursor de tiempo, frecuencia y voltaje.
• Generador de señales: 0 Hz a 50 MHz con resolución de 1 Hz, amplitud de 0 a 5 Vpp, offset de ±2.5 V, ciclo de trabajo de 0.1 % a 99.9 %; 14 formas estándar y hasta 500 personalizadas.
• Diagrama de Bode: excitación de 100 Hz a 50 MHz (0 a 5 Vpp), barrido de 20 a 500 puntos, con calibración para compensar errores.
• Analizador de espectro (FFT): 200 kHz a 350 MHz, amplitud de -60 dBmV a +260 dBmV, longitud de FFT de 4K, 8K, 16K o 32K, con marcador automático del armónico de mayor energía.
• Pantalla: IPS táctil de 7 pulgadas, 1024 x 600 píxeles.
• Alimentación y conectividad: batería de litio de 8,000 mAh, carga rápida QC 18 W; interfaz USB para exportar datos.

Es idóneo para ingenieros, técnicos de reparación y docentes que necesitan analizar señales de hasta cientos de megahercios y caracterizar filtros o espectros con un solo equipo portátil.
