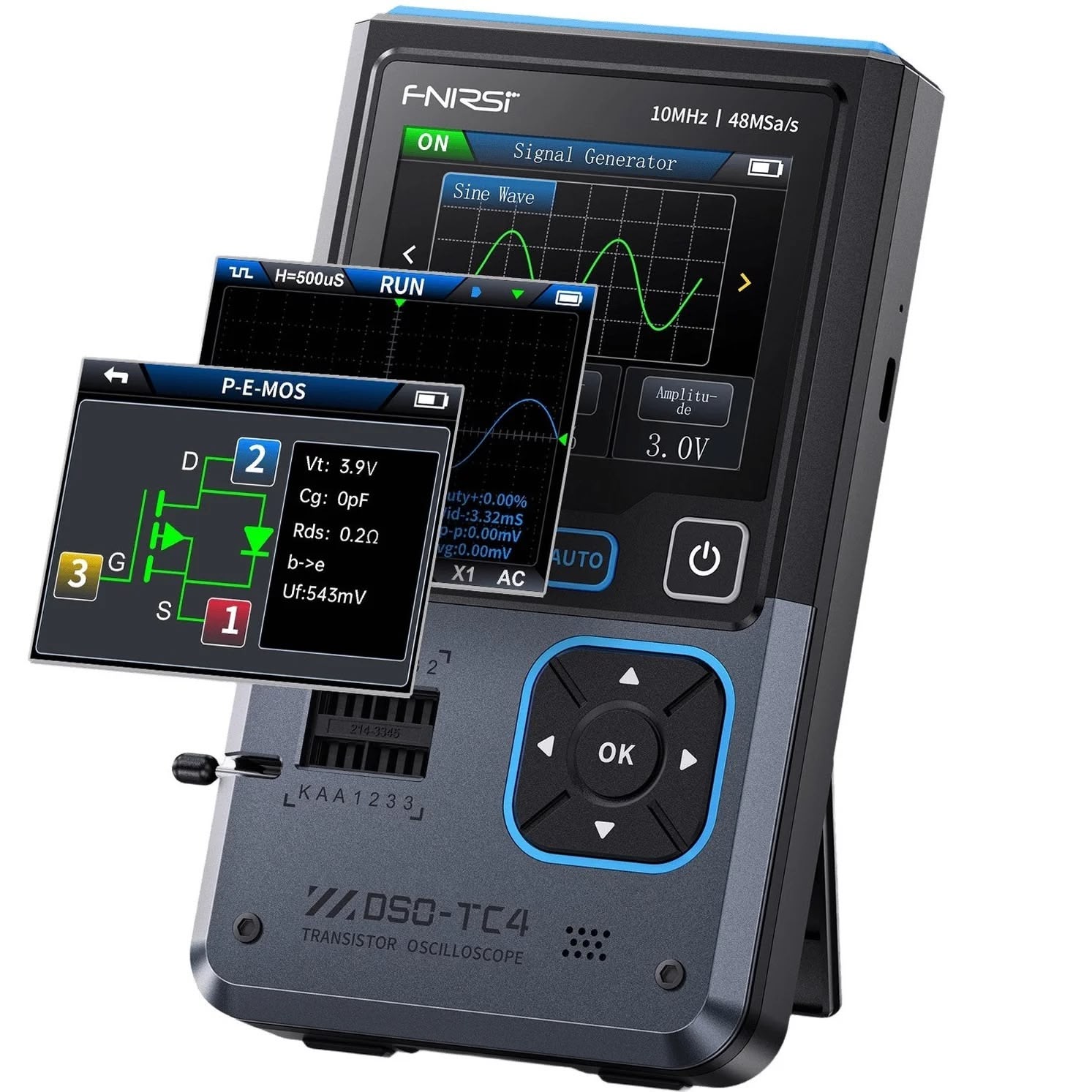

Osciloscopio portátil y tester de componentes Fnirsi DSO-TC4

El Fnirsi DSO-TC4 es un instrumento de diagnóstico de bolsillo de gama de entrada que combina un osciloscopio digital de 1 canal y 10 MHz, un probador de componentes y un generador de señales. Identifica de forma automática el tipo y la disposición de pines de muchos componentes, y tiene pantalla a color de 2.8 pulgadas y batería recargable para trabajo en campo.

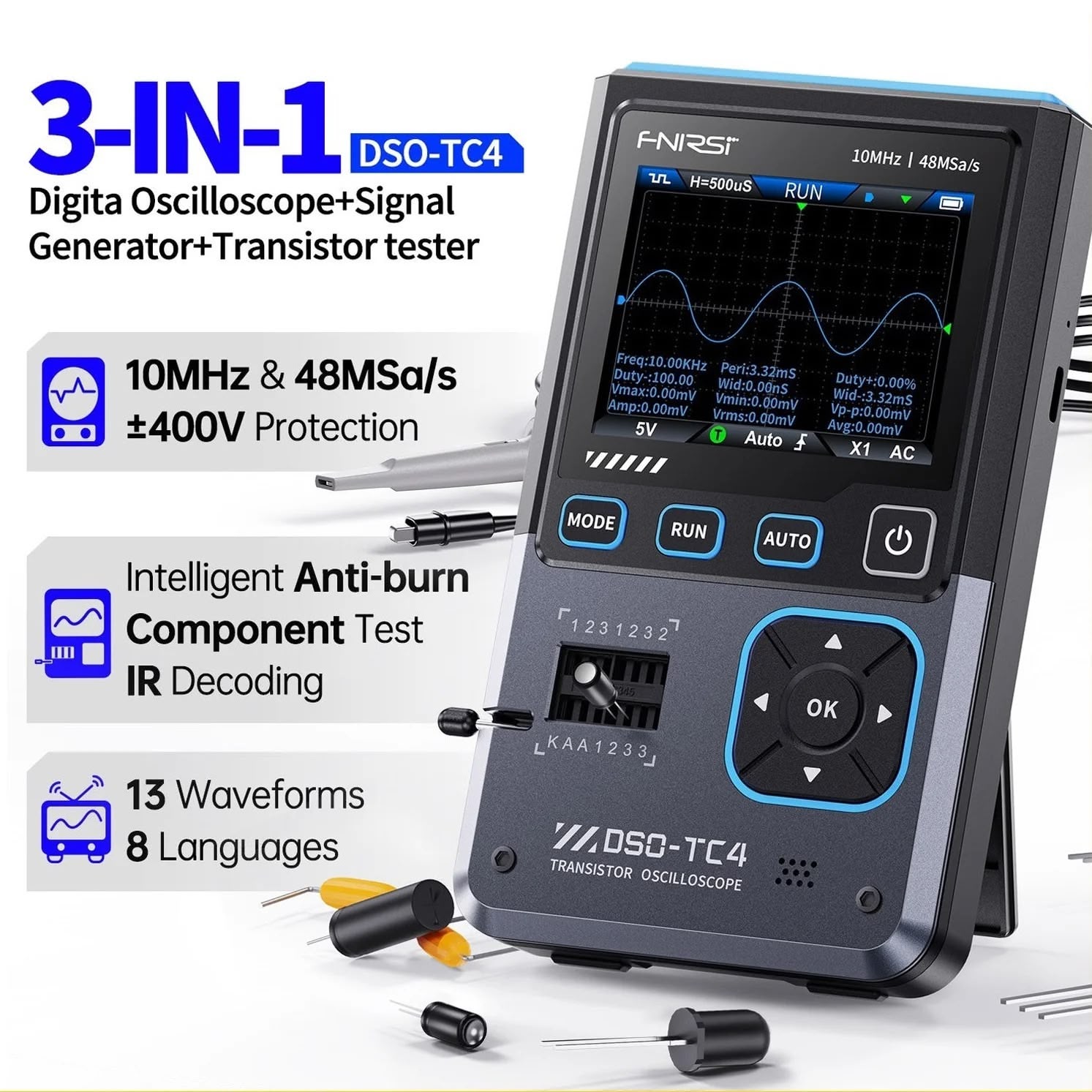

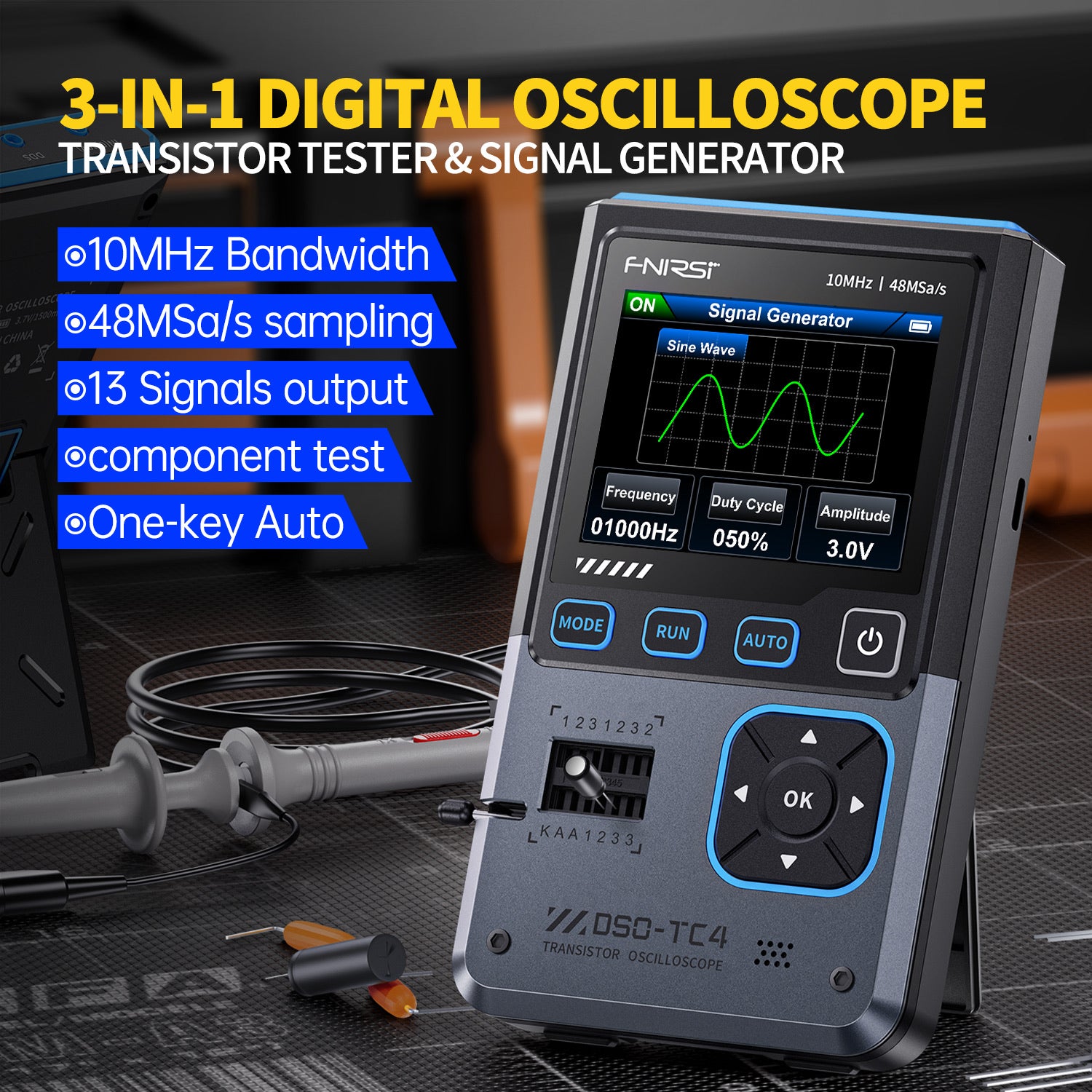

Tres funciones en un equipo: osciloscopio de 10 MHz, probador de transistores y componentes, y generador de señales con 13 formas de onda en un formato de bolsillo.

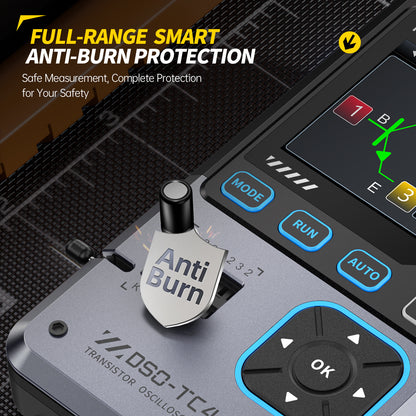

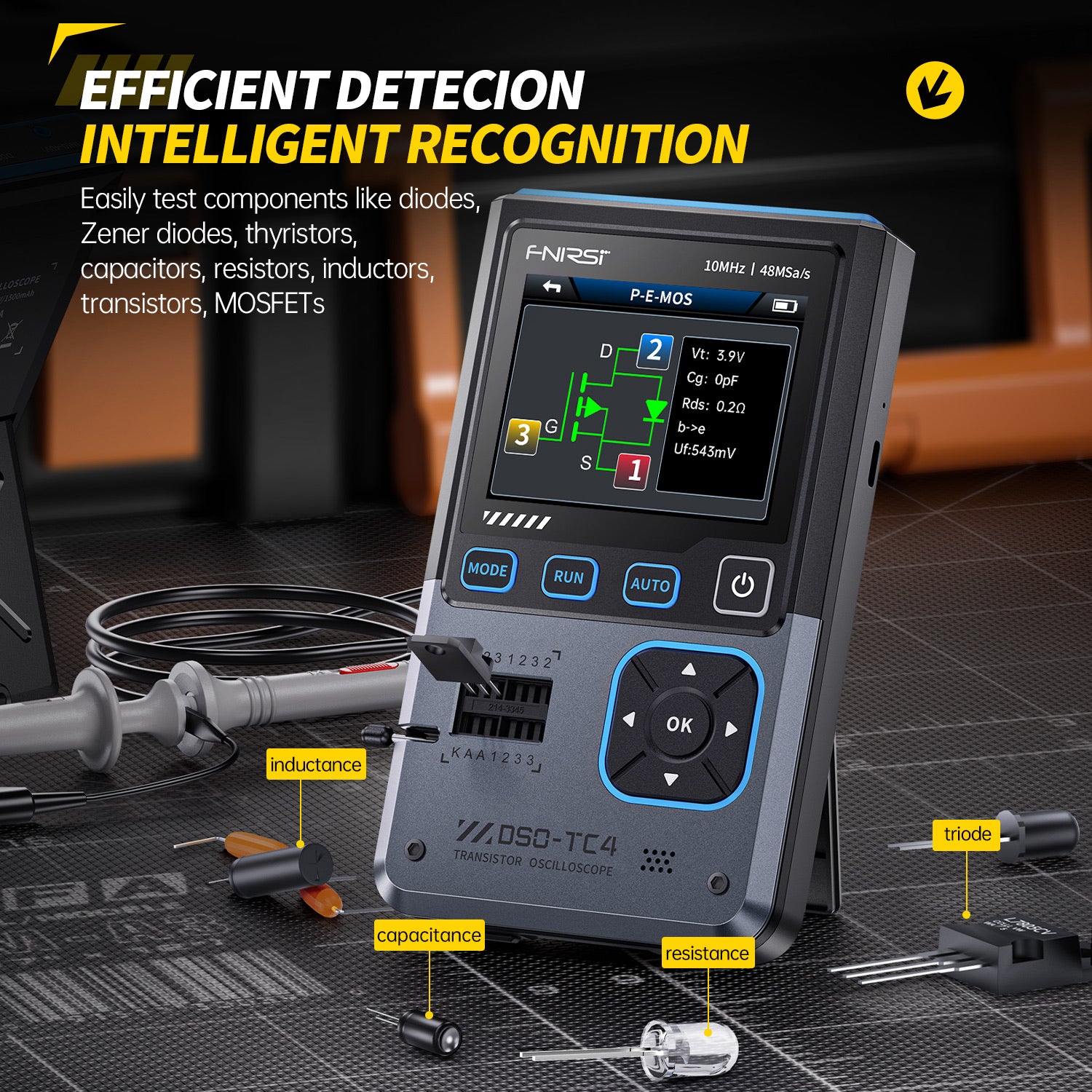

Probador de componentes: identifica tipo y pines, y evalúa diodos, transistores bipolares, FET, tiristores (SCR), resistencias, capacitores e inductores.

Osciloscopio con mediciones automáticas: modos de disparo automático, normal y único, congelamiento de la forma de onda (HOLD) y medición automática de voltaje pico a pico, RMS y frecuencia.

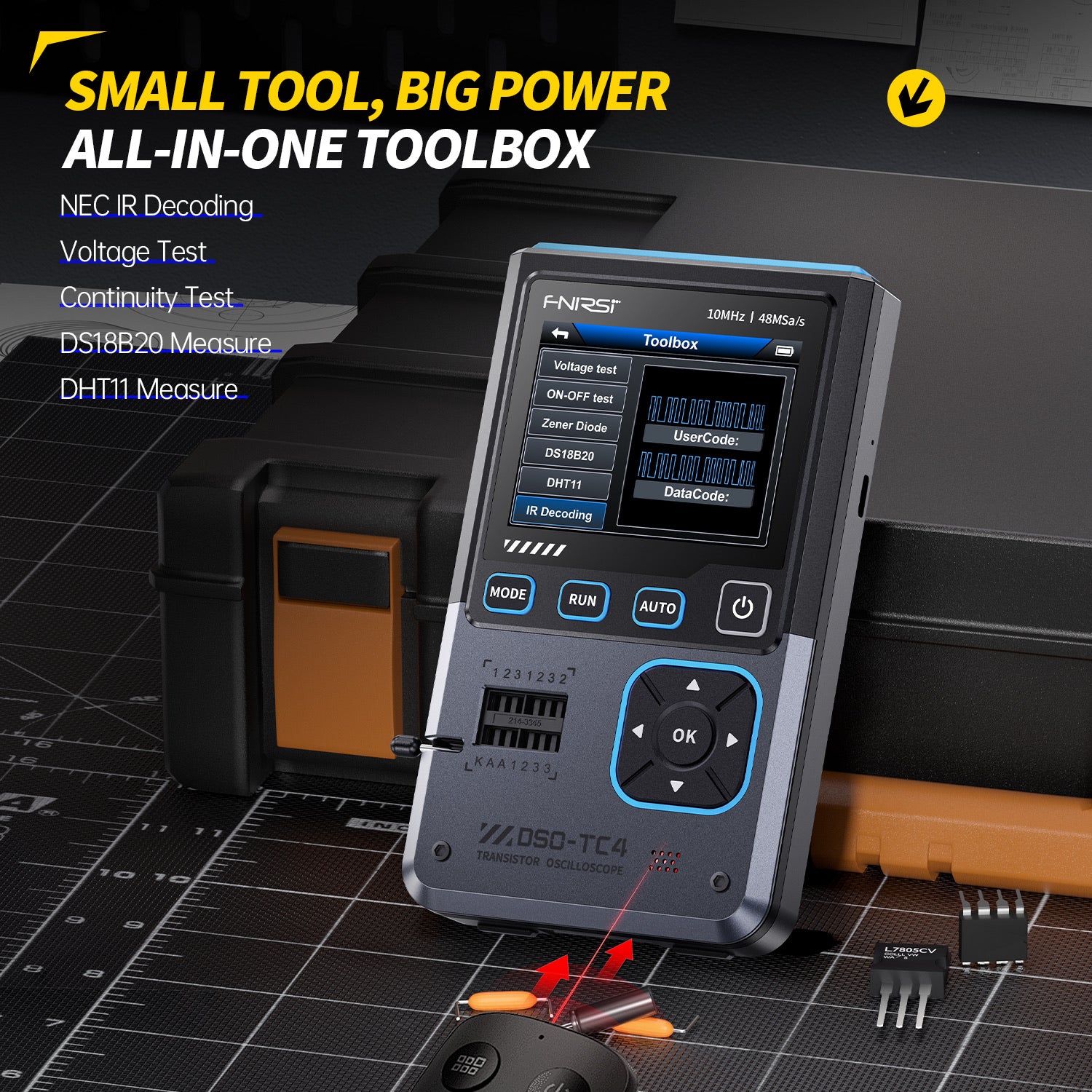

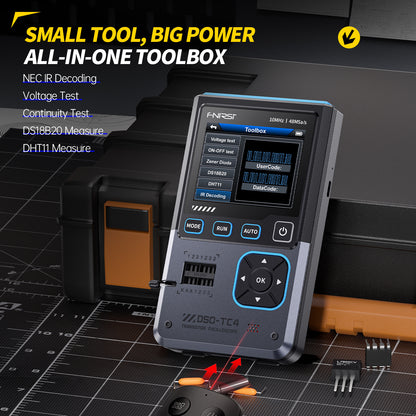

Funciones adicionales: decodificación de controles remotos infrarrojos (protocolo NEC), prueba de continuidad y lectura directa de sensores DS18B20 y DHT11.

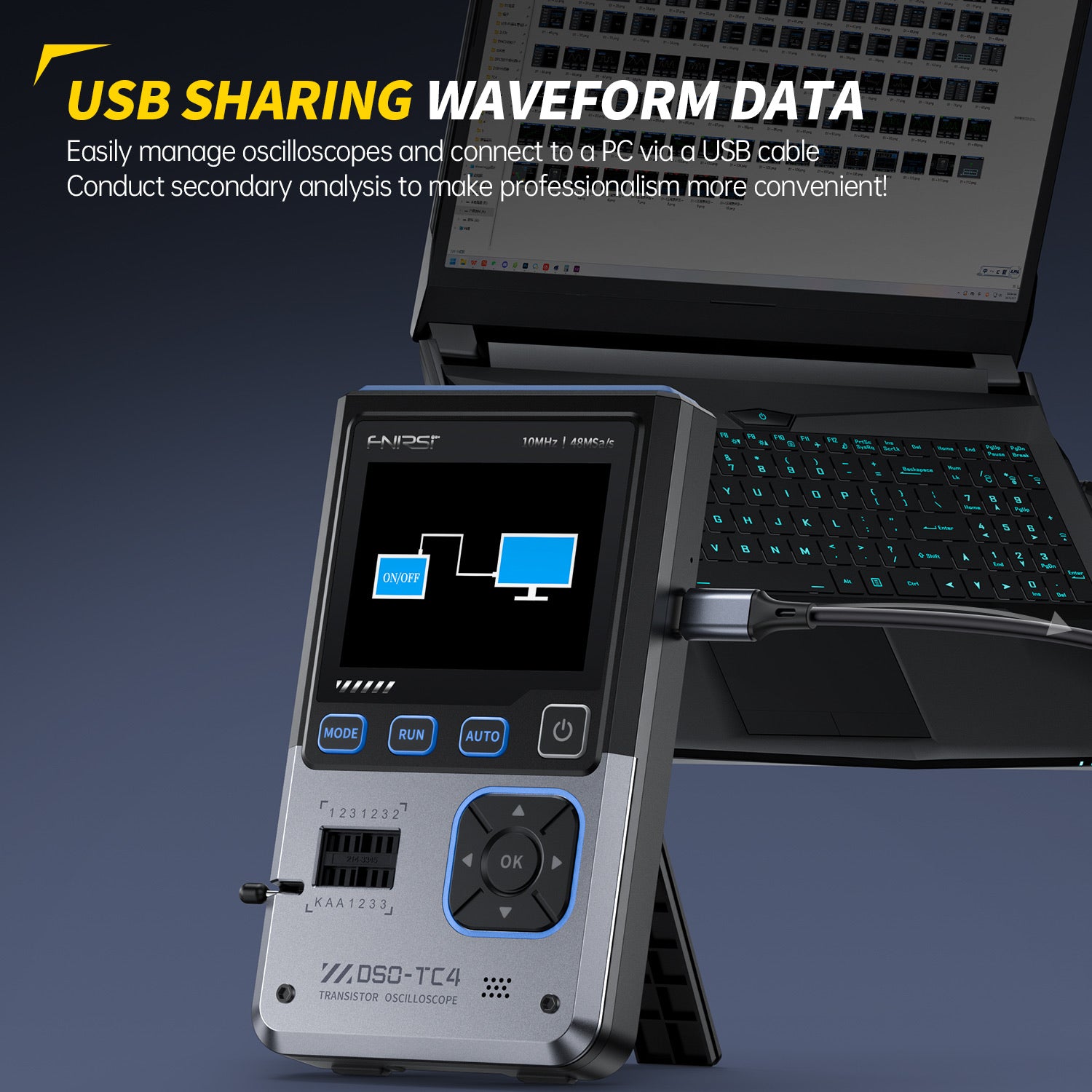

Capturas y conexión a PC: guarda capturas de pantalla en la memoria interna y las transfiere a una computadora por USB.

• Osciloscopio: 1 canal analógico, 10 MHz de ancho de banda, 48 MSa/s en tiempo real.

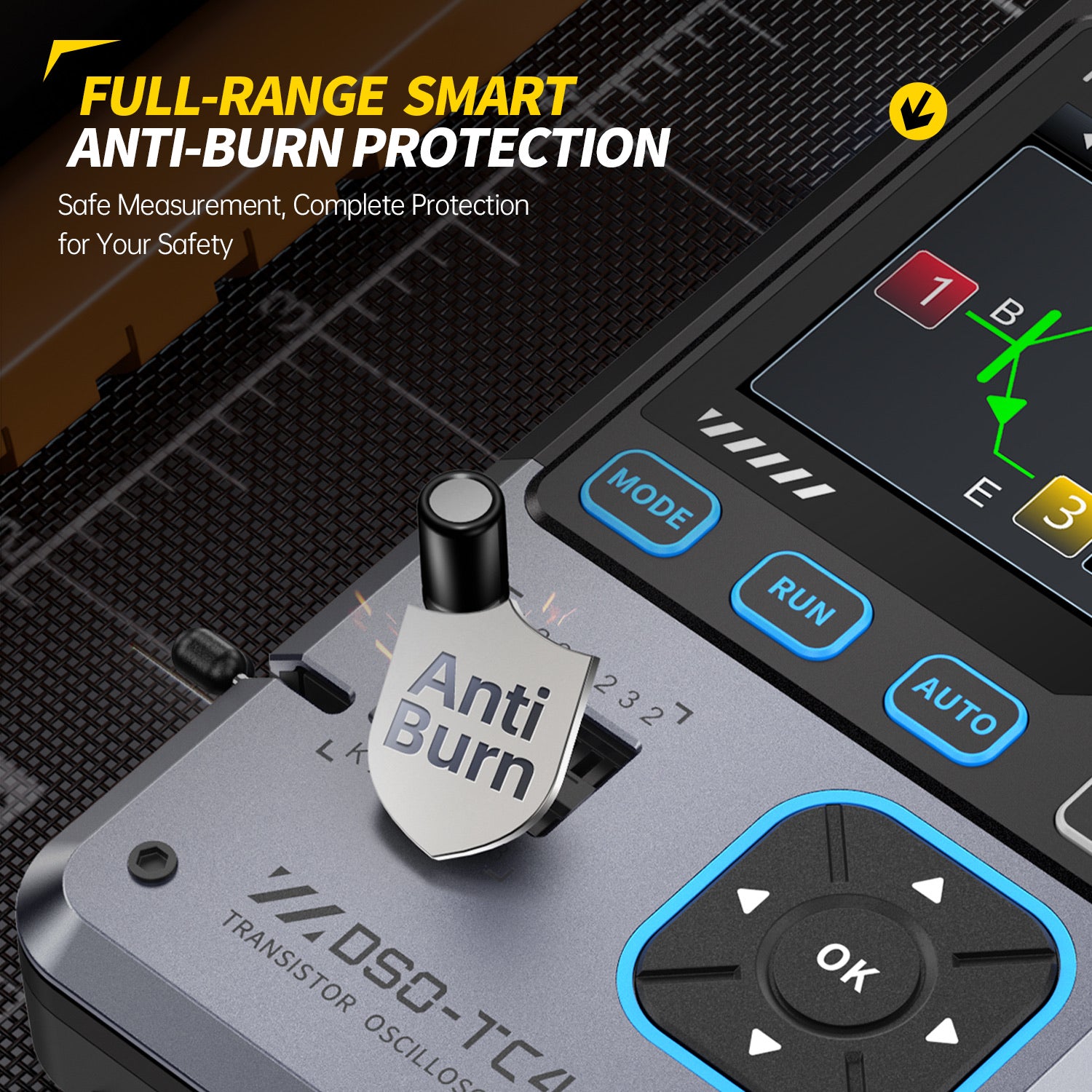

• Voltaje de entrada: hasta 80 Vpp (±40 V) con sonda 1:1; protección hasta 800 Vpp (±400 V) con sonda 10:1.
• Sensibilidad y base de tiempo: 10 mV/div a 10 V/div; 50 ns/div a 20 s/div.
• Resistencia: 0.01 Ω a 50 MΩ.
• Capacitancia: 25 pF a 100 mF.
• Inductancia: 10 µH a 1,000 µH.

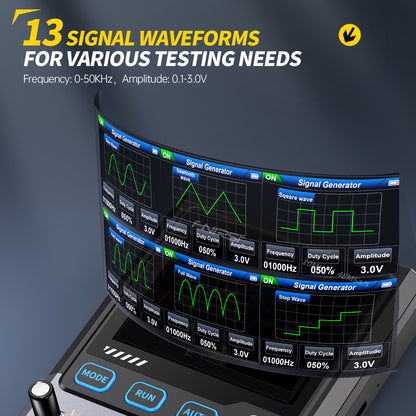

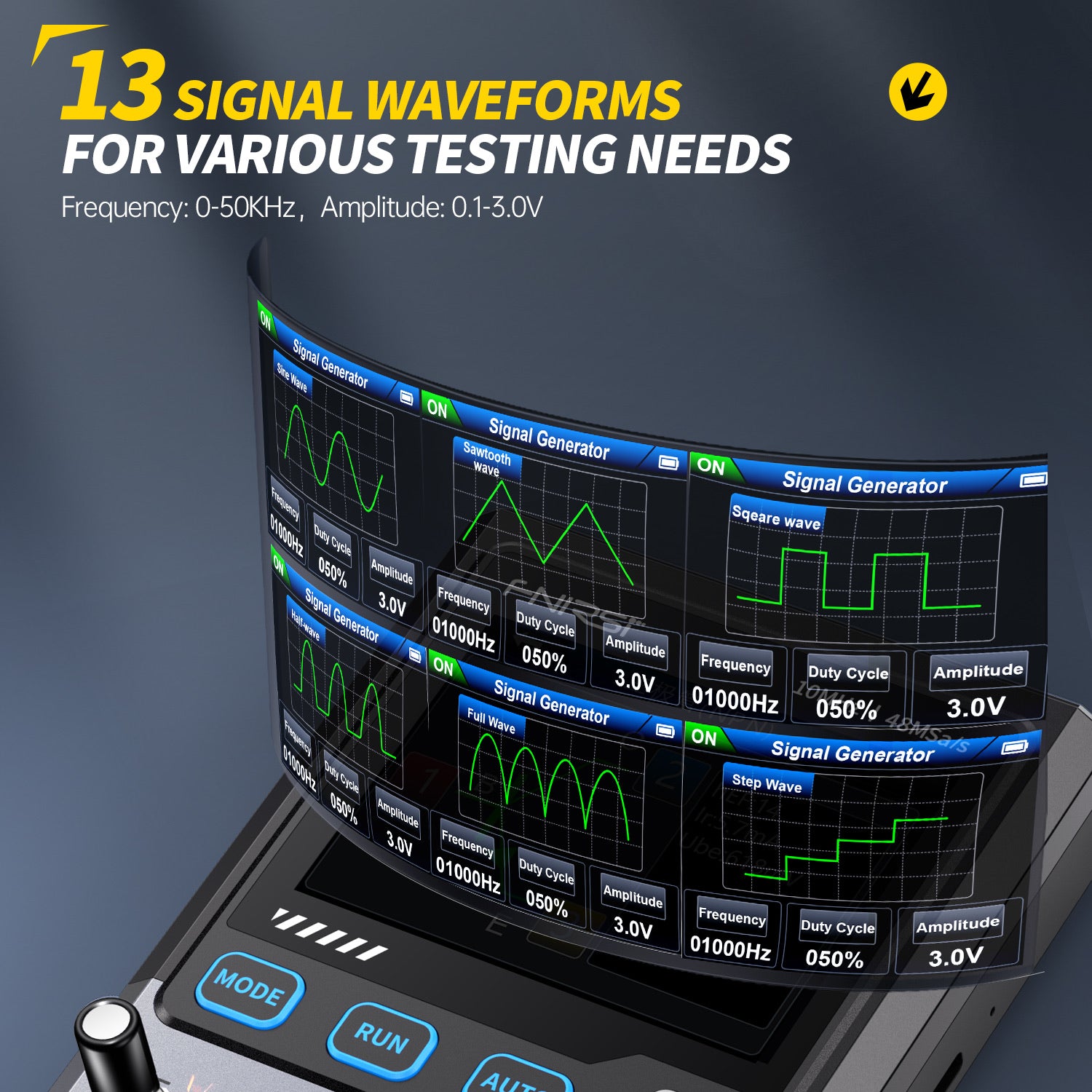

• Generador de señales: 13 formas de onda, 0 a 50 kHz, amplitud de 0.1 V a 3.0 V, ciclo de trabajo de onda cuadrada de 0 a 100 %.
• Pantalla: TFT a color de 2.8 pulgadas con brillo ajustable.
• Batería: polímero de litio de 1,500 mAh, recarga por USB tipo C (5 V/1 A), unas 4 horas de uso continuo.
• Dimensiones y peso: 90 x 142 x 27.5 mm (3.54 x 5.59 x 1.08 pulgadas); aproximadamente 186 g.

Es idóneo para estudiantes de electrónica, técnicos de mantenimiento y aficionados que necesitan revisar componentes sueltos y observar señales sencillas con un equipo compacto y económico.
