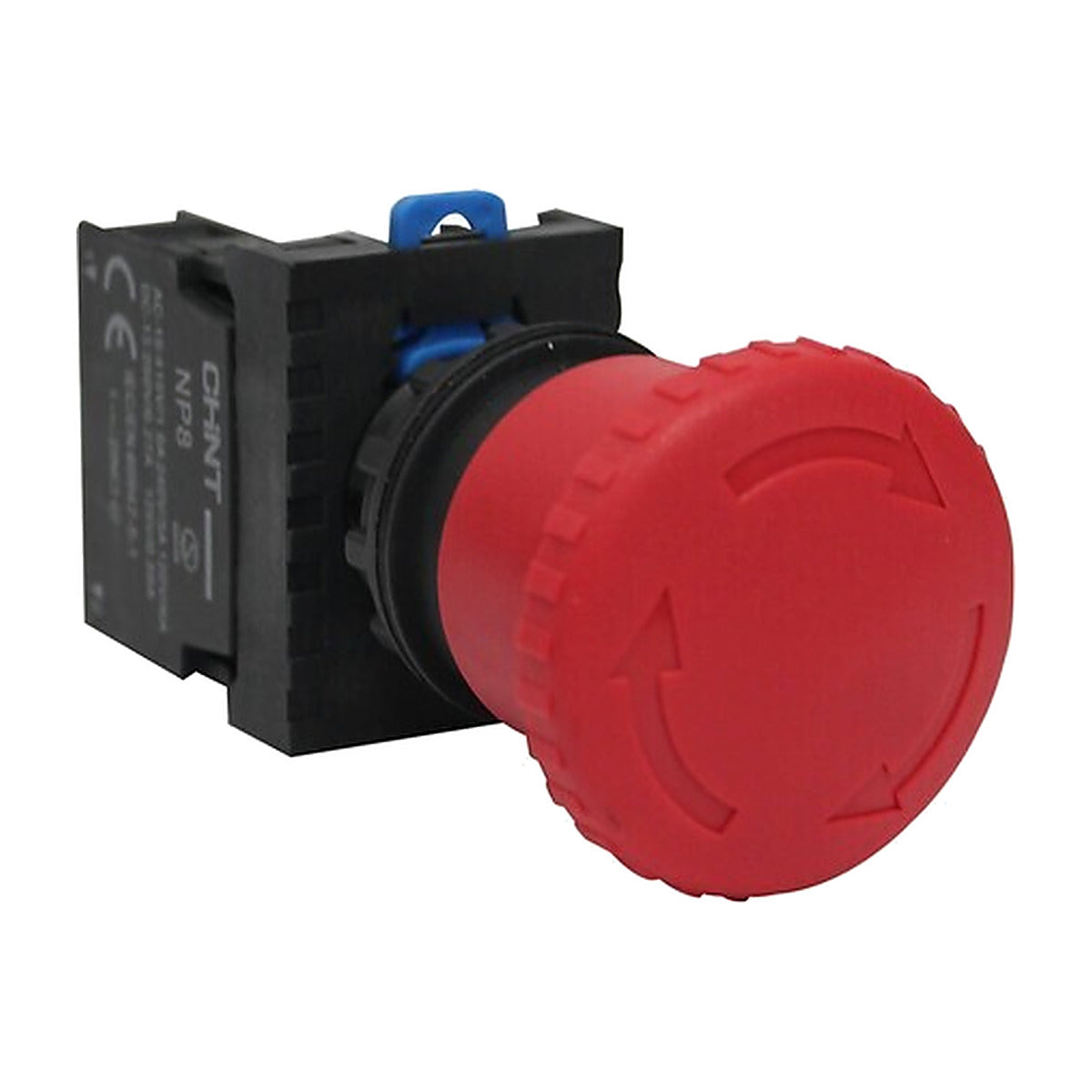

Pulsador de hongo Chint 1NC rojo con enclave giratorio NP8-01ZS/14

El NP8-01ZS/14 de Chint es un pulsador de cabeza tipo hongo de 40 mm en color rojo, con enclave mecánico y desbloqueo por giro, para montaje en panel con perforación de 22 mm. Al golpearlo abre su contacto normalmente cerrado (1 NC) y queda enclavado en esa posición; el circuito no se restablece hasta girar la cabeza para liberarla. Pertenece a la serie NP8, con grado de protección IP65 y construcción modular según IEC/EN 60947-5-1.

Enclave con desbloqueo por giro: la cabeza se queda trabada al presionarla y solo se libera girándola, de modo que la orden permanece activa sin necesidad de mantener el botón presionado ni de un enclavamiento eléctrico externo.

Cabeza tipo hongo de 40 mm: la superficie ampliada permite accionarlo de un manotazo, con el guante puesto o sin ver el tablero; el catálogo solo ofrece esta familia en color rojo (dígito 4).

Construcción modular: el sistema de accionamiento, el adaptador, el bloque de contactos y la unidad de iluminación se combinan libremente; el montaje y desmontaje es de tipo snap-on y el adaptador central queda bloqueado automáticamente.

Capacidad para circuitos de mando: los contactos están calificados en AC-15 a 1.9 A / 415 V, 3 A / 240 V y 6 A / 120 V, y en DC-13 a 0.27 A / 250 V y 0.55 A / 125 V, con protección de cortocircuito por fusible NT00-16 de 16 A.

Terminales con antiaflojamiento: el tornillo de terminal incorpora un mecanismo contra el aflojamiento y admite conductor de 0.5 a 2.5 mm² con par de apriete de 0.8 a 1.2 N·m, con 8 mm de conductor pelado.

• Tipo de accionamiento: cabeza tipo hongo con enclave y desbloqueo por giro, no iluminada.
• Diámetro de la cabeza: 40 mm (el dígito 1 del sufijo /14 corresponde a Ø40 mm; la familia ZS también existe en Ø60 y Ø30 mm).
• Configuración de contactos: 1 NC (un contacto normalmente cerrado).
• Diámetro de montaje: 22 mm.
• Valores eléctricos nominales: CA 50/60 Hz, 415 Vca / 250 Vcc.
• Corrientes nominales de empleo: en AC-15, 1.9 A a 415 V, 3 A a 240 V y 6 A a 120 V; en DC-13, 0.27 A a 250 V y 0.55 A a 125 V.
• Grado de protección: IP65.
• Norma: IEC/EN 60947-5-1.
• Vida útil: 100,000 maniobras mecánicas y 100,000 eléctricas, según la categoría de accionamiento con enclave del catálogo.
• Condiciones de servicio: temperatura ambiente de -5 °C a +40 °C, con media en 24 h no mayor a +35 °C; altitud hasta 2,000 m; humedad relativa ≤ 50 % a +40 °C y hasta 90 % a +20 °C.

Es la pieza que se instala en tableros y máquinas cuando se necesita un corte manual enclavado, de accionamiento rápido y reposición deliberada por giro.
