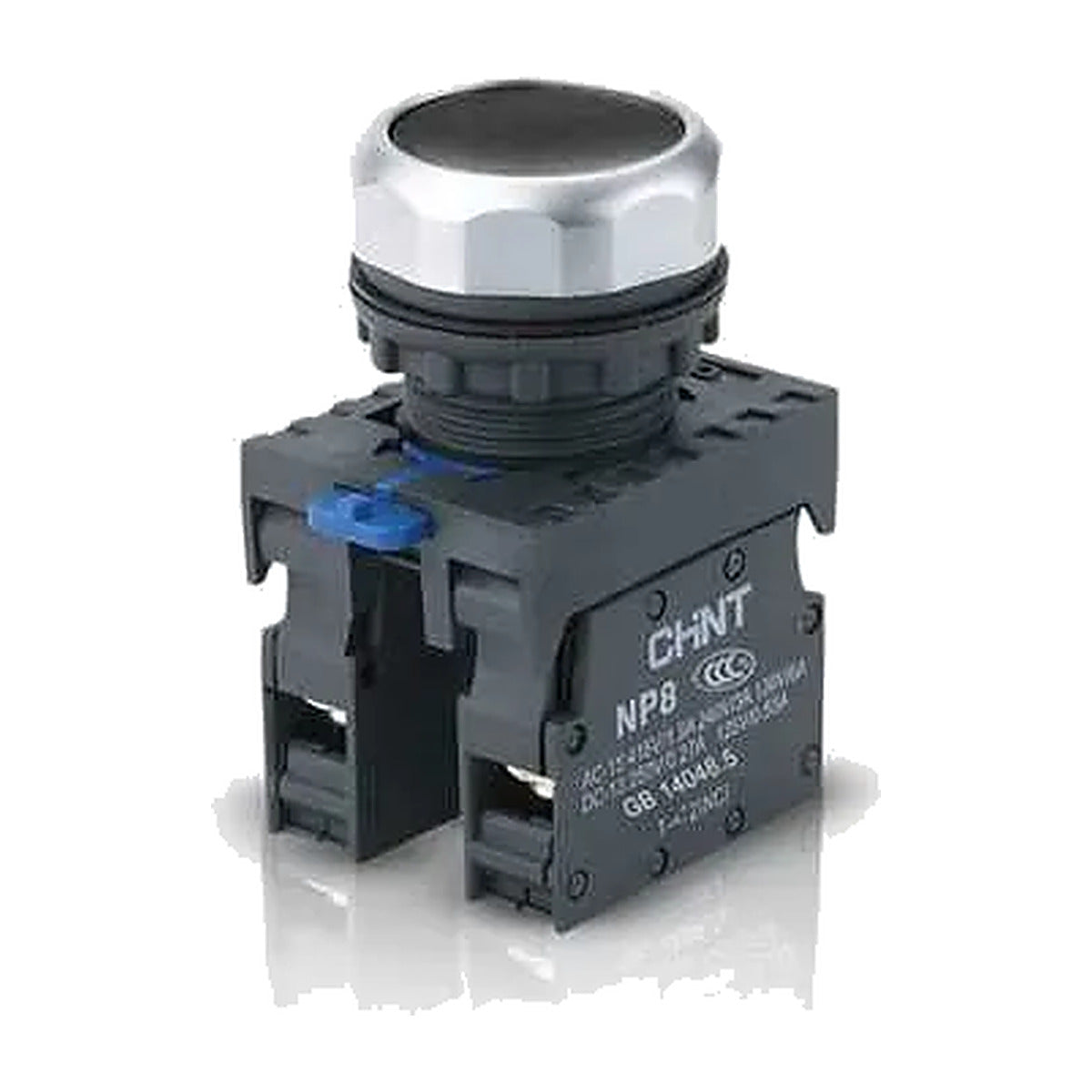

Pulsador rasante Chint 1NO negro de 22mm NP8-10BN/2

El NP8-10BN/2 de Chint es un pulsador momentáneo de cabeza rasante en color negro, con un contacto normalmente abierto (1 NA), para montaje en panel con perforación de 22 mm. Al presionarlo cierra el circuito y al soltarlo regresa solo a reposo, por lo que se usa para órdenes de marcha, arranque o reset. Pertenece a la serie NP8, de construcción modular y grado de protección IP65 según IEC/EN 60947-5-1.

Cabeza rasante momentánea: el botón queda al ras del frente del tablero, lo que reduce los accionamientos accidentales, y el contacto solo cambia de estado mientras se mantiene presionado.

Color codificado de fábrica: el último dígito del modelo indica el color de la cabeza; en este caso corresponde a negro, según la tabla de colores de la serie NP8.

Construcción modular: el sistema de accionamiento, el adaptador, el bloque de contactos y la unidad de iluminación se combinan libremente; el montaje y desmontaje es de tipo snap-on y el adaptador central queda bloqueado automáticamente.

Capacidad para circuitos de mando: los contactos están calificados en AC-15 a 1.9 A / 415 V, 3 A / 240 V y 6 A / 120 V, y en DC-13 a 0.27 A / 250 V y 0.55 A / 125 V, con protección de cortocircuito por fusible NT00-16 de 16 A.

Terminales con antiaflojamiento: el tornillo de terminal incorpora un mecanismo contra el aflojamiento y admite conductor de 0.5 a 2.5 mm² con par de apriete de 0.8 a 1.2 N·m, con 8 mm de conductor pelado.

• Tipo de accionamiento: pulsador rasante momentáneo, no iluminado.
• Configuración de contactos: 1 NA (un contacto normalmente abierto).
• Diámetro de montaje: 22 mm.
• Valores eléctricos nominales: CA 50/60 Hz, 415 Vca / 250 Vcc.
• Empleo AC-15: 1.9 A a 415 V, 3 A a 240 V y 6 A a 120 V.
• Empleo DC-13: 0.27 A a 250 V y 0.55 A a 125 V.
• Grado de protección: IP65.
• Norma: IEC/EN 60947-5-1.
• Vida útil: 3,000,000 de maniobras mecánicas y 1,000,000 de maniobras eléctricas en CA (250,000 en CC).
• Condiciones de servicio: temperatura ambiente de -5 °C a +40 °C, con media en 24 h no mayor a +35 °C; altitud hasta 2,000 m; humedad relativa ≤ 50 % a +40 °C y hasta 90 % a +20 °C.

Es una botonería de 22 mm normalizada para dar órdenes de arranque y de mando en arrancadores de motor, tableros de control y máquinas, con bloques de contacto y accesorios intercambiables dentro de la misma serie.
