Punta para osciloscopio de alto voltaje P4100

Punta de osciloscopio pasiva de alto voltaje Fnirsi P4100, con atenuación fija 100:1 y ancho de banda de 100 MHz. Su función es permitir que un osciloscopio con entrada BNC mida tensiones de hasta 1,000 V, mucho más altas que las que admiten las puntas 1X/10X convencionales.

Atenuación 100:1: divide la señal entre 100 antes de llegar al osciloscopio, lo que permite observar tensiones elevadas sin superar el rango de entrada del instrumento.

Alta impedancia de entrada: presenta 100 MΩ y 6 pF al circuito, de modo que la carga sobre el punto medido es baja.

Compensación ajustable: se puede compensar para osciloscopios con capacitancia de entrada entre 10 y 35 pF, con el destornillador de ajuste incluido.

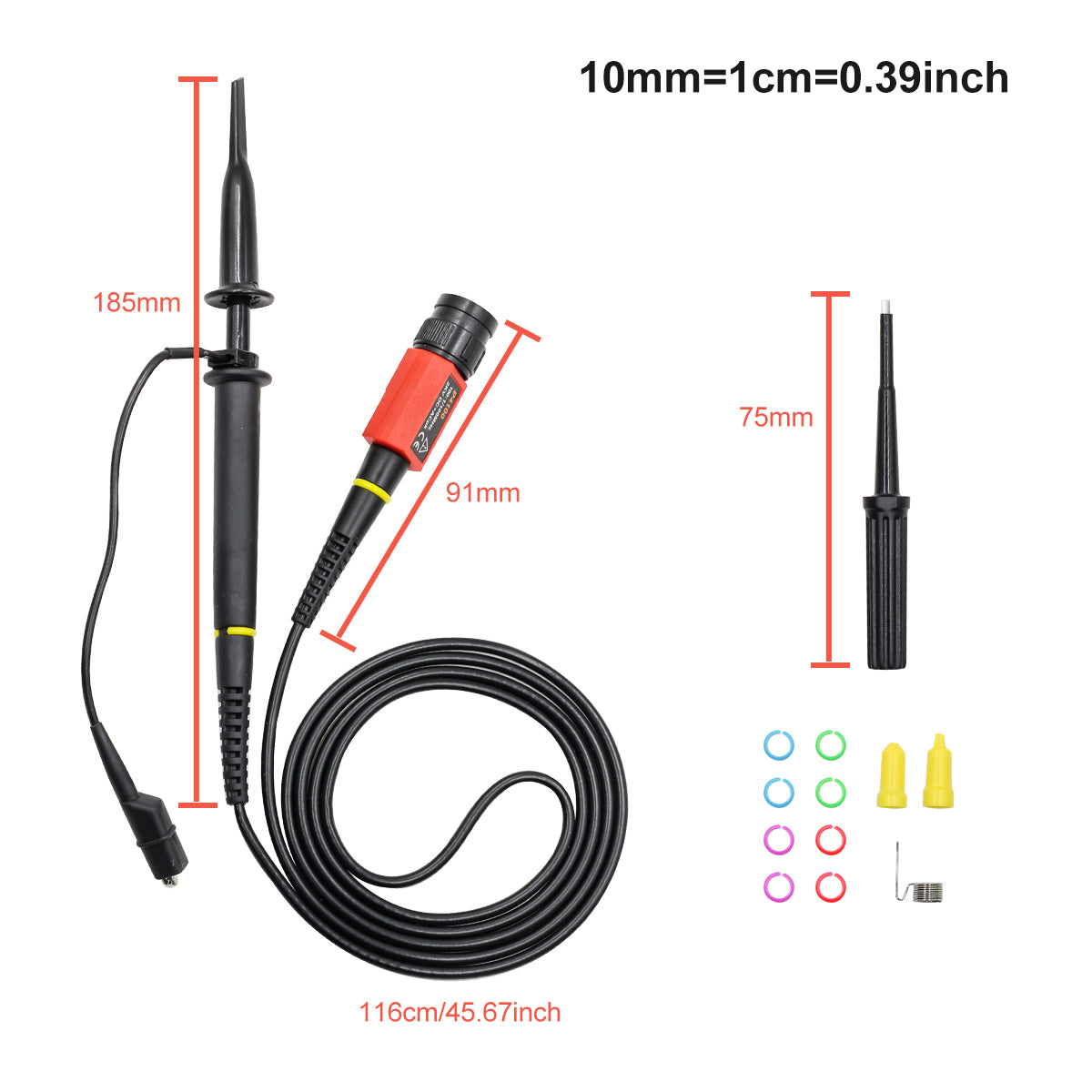

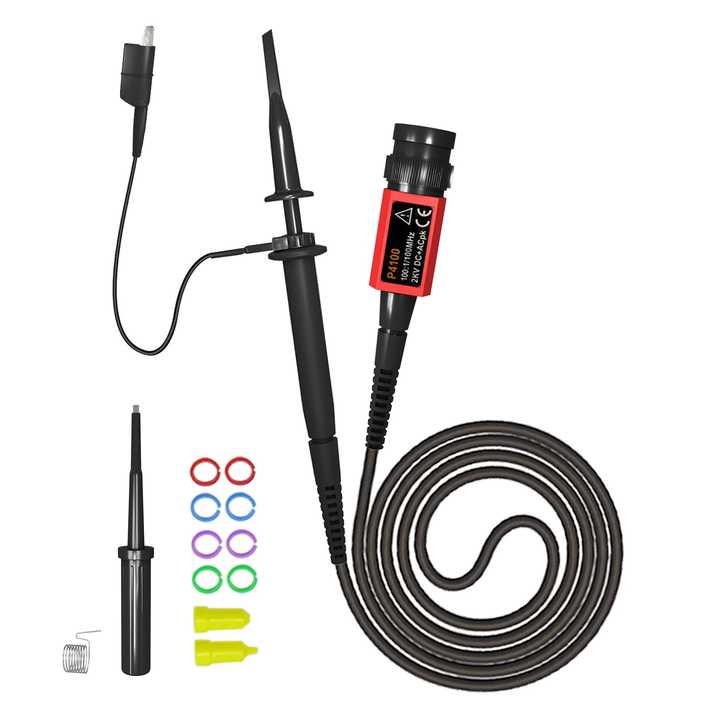

Accesorios incluidos: trae destornillador de ajuste, 8 anillos de colores para identificar canales, 2 fundas de posicionamiento de punta y un resorte de conexión.

• Marca y modelo: Fnirsi P4100.
• Ancho de banda: DC a 100 MHz.
• Atenuación: 100:1.
• Tiempo de subida: 3.5 ns.
• Resistencia de entrada: 100 MΩ.
• Capacitancia de entrada: 6 pF.
• Rango de compensación: 10 pF a 35 pF.
• Voltaje máximo: 1,000 V (DC + AC pico a pico).
• Longitud del cable: 1.1 m.
• Conector: BNC.

Es idónea para técnicos que miden fuentes conmutadas, inversores, etapas de potencia u otros circuitos con tensiones de cientos de voltios usando un osciloscopio de entrada BNC.
