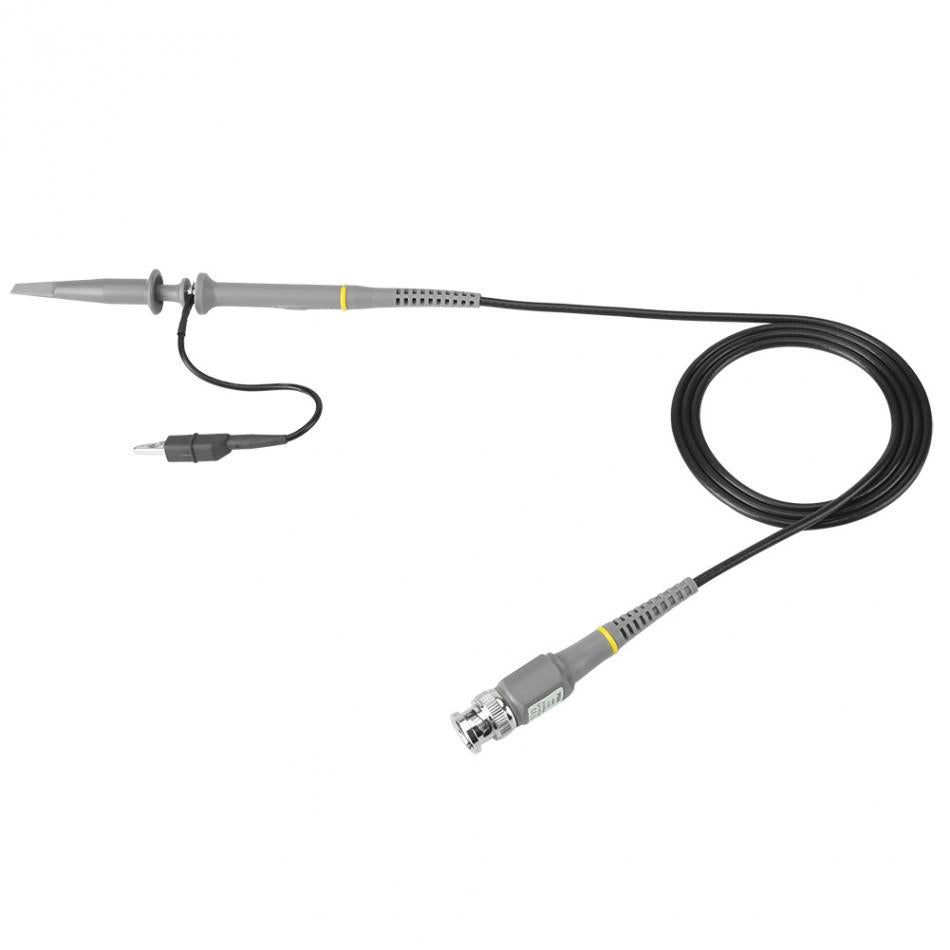

Punta para osciloscopio profesional P6100

Punta pasiva de osciloscopio P6100 con selector de atenuación 1X/10X y ancho de banda de hasta 100 MHz en modo 10X. Es el tipo de punta de uso general que se emplea con osciloscopios de entrada BNC y también para conectar la salida de un generador de señales.

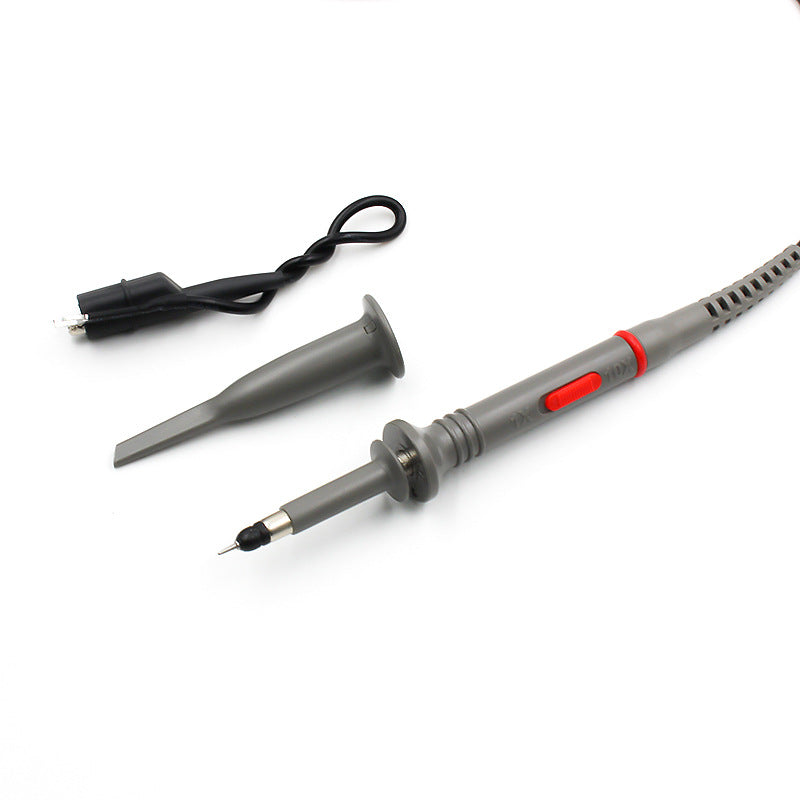

Selector 1X/10X: en 1X la señal pasa sin atenuar, para señales pequeñas de baja frecuencia; en 10X se divide entre 10 y se obtiene mayor ancho de banda y menor carga sobre el circuito.

Ancho de banda según el modo: alcanza DC a 100 MHz en 10X, mientras que en 1X queda limitada a DC a 6 MHz, como es normal en este tipo de puntas.

Compensación ajustable: se ajusta para osciloscopios con capacitancia de entrada entre 10 y 30 pF, para que las señales cuadradas se vean sin sobreimpulsos ni redondeos.

• Ancho de banda: DC a 6 MHz (1X); DC a 100 MHz (10X).
• Atenuación: 1:1 y 10:1, conmutable.
• Tiempo de subida: menor de 3.5 ns.
• Resistencia de entrada: 1 MΩ (1X); 10 MΩ (10X).
• Capacitancia de entrada: 85 pF a 120 pF (1X); 18.5 pF a 22.5 pF (10X).
• Rango de compensación: 10 pF a 30 pF.
• Voltaje máximo: menos de 200 V DC + AC pico (1X); menos de 600 V DC + AC pico (10X).

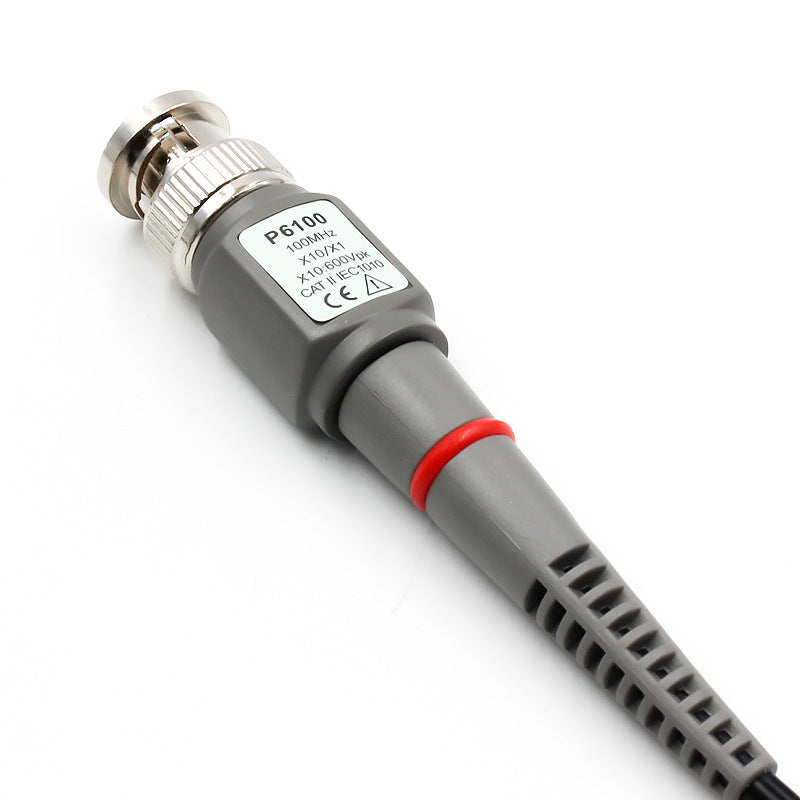

• Conector: BNC.

Es idónea para estudiantes, técnicos y aficionados que necesitan una punta de uso general o de reemplazo para osciloscopios de hasta 100 MHz.
