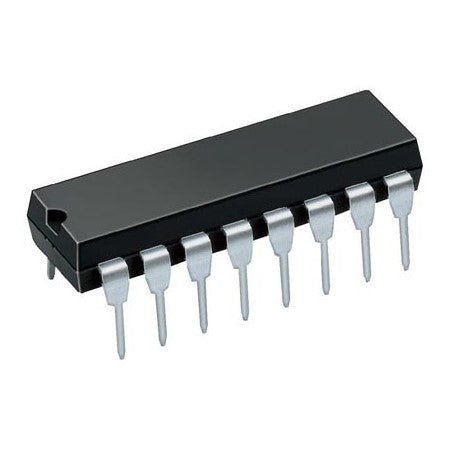

Registro de desplazamiento 74HC595N

Circuito integrado de lógica secuencial de la familia 74HC (CMOS de alta velocidad) que contiene un registro de desplazamiento de 8 bits con entrada serial y salida paralela. Recibe datos en serie bit por bit y los entrega en 8 salidas paralelas a través de un registro de almacenamiento con salidas tri-estado; también tiene una salida serial para conectar varios en cascada. Viene en encapsulado DIP de 16 pines para montaje de inserción (THT).

• Función: Registro de desplazamiento de 8 bits, entrada serial y salida paralela con latch de almacenamiento.
• Familia lógica: 74HC (CMOS de alta velocidad).
• Voltaje de alimentación: 2 V a 6 V.
• Tipo de salida: Tri-estado.
• Encapsulado: DIP de 16 pines.
• Montaje: Inserción (THT).
• Número de parte: 74HC595N.

HOJA DE DATOS
