Relé Asiaon de 8 espigas 5A con bobina de 24 VDC 36.02-024D

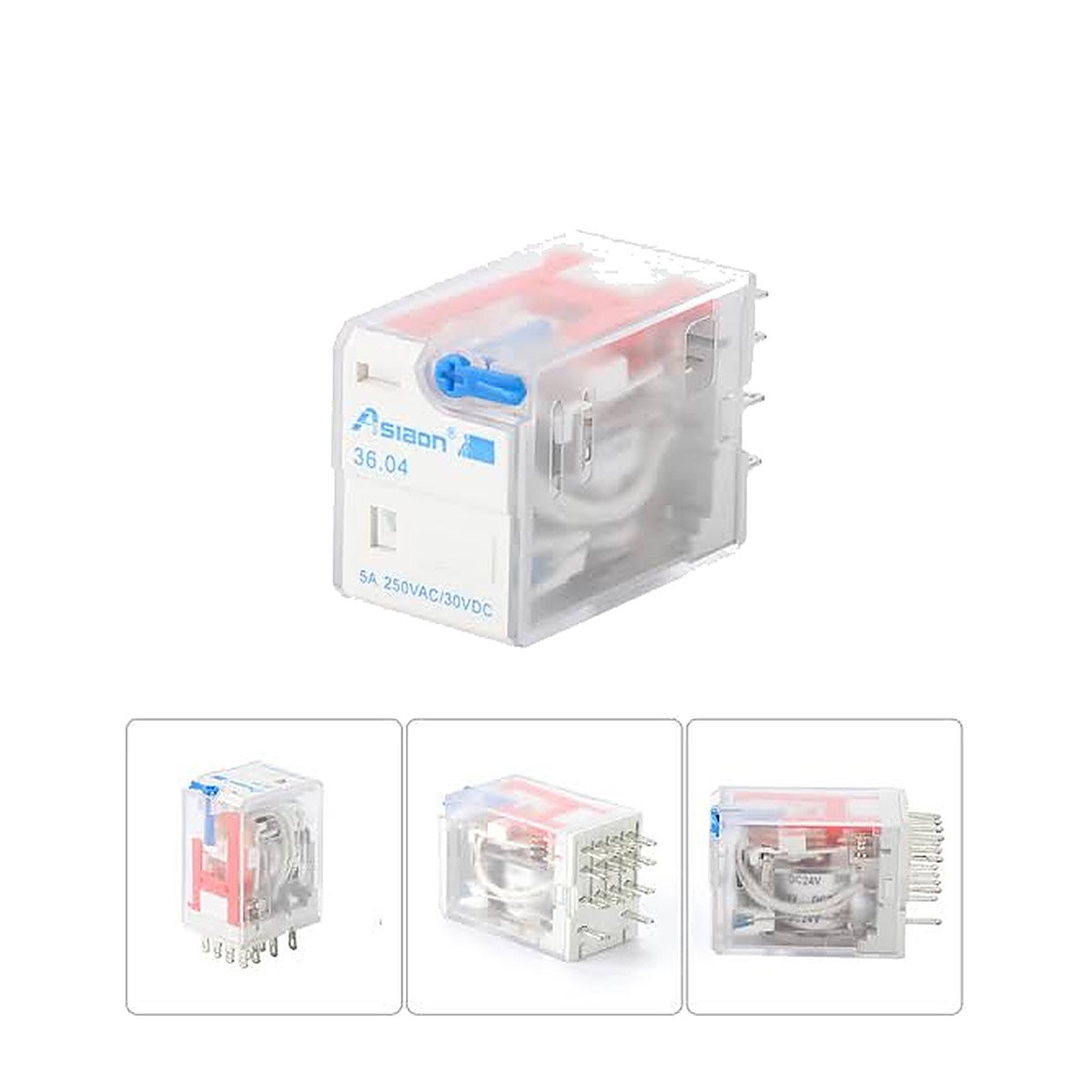

El 36.02-024D de Asiaon es un relé de propósito general de 8 espigas con bobina de 24 VDC y dos contactos conmutados de 5 A. Es la versión de 24 VDC de la serie 36.02, el voltaje de control más común en tableros industriales, y se monta en la base RT702-B para riel din o directamente sobre circuito impreso. Conmuta hasta 5 A a 250 VAC con contactos de AgCdO/AgSnO2, en un cuerpo de 27.5 × 21 × 37.5 mm.

Ocho espigas, no ocho pines: este relé pertenece a la serie 36.02, de espigas cortas de 7.5 mm que entran en la base RT702-B de 8 espigas. No es intercambiable con los relés de 8 pines de la serie 90.2, que son de cuerpo mucho más grande, terminales cilíndricos tipo tubo electrónico de Ø 2.3 mm y base octal AS760: ni el patrón de terminales ni la base coinciden.

Bobina de 24 VDC: opera a partir de 19.2 VDC y libera a 2.4 VDC, con resistencia de 640 Ω ±10 % y consumo nominal de 0.9 W, es decir unos 38 mA, dentro del alcance de casi cualquier salida de PLC o fuente de 24 V de tablero.

Dos contactos conmutados de 5 A: cada uno con común, normalmente abierto y normalmente cerrado, calificados a 5 A en 250 VAC o 30 VDC, con material de contacto AgCdO / AgSnO2 y resistencia de contacto de hasta 100 mΩ.

Respuesta rápida: los tiempos de operación y liberación son de 25 ms como máximo, suficientes para enclavamientos y secuencias de mando en las que el relé sigue a la lógica del controlador.

Separación eléctrica declarada: soporta 1,500 VAC durante un minuto entre bobina y contactos y entre polos distintos, y 1,000 VAC entre los contactos abiertos, con resistencia de aislamiento de al menos 500 MΩ.

• Configuración de contactos: 2Z, dos contactos conmutados (DPDT). Los 8 terminales son 1-4-7 y 3-6-9 para los dos juegos de contactos, y 10 y 11 para la bobina.
• Capacidad de contacto: 5 A a 250 VAC / 30 VDC.
• Material y resistencia de contacto: AgCdO / AgSnO2, con resistencia de contacto ≤ 100 mΩ medida a 1 A y 6 VDC.
• Bobina: 24 VDC nominales; tensión de operación 19.2 VDC, tensión de liberación 2.4 VDC, resistencia 640 Ω ±10 % y potencia nominal 0.9 W.
• Resistencia de aislamiento: ≥ 500 MΩ medidos a 500 VDC.
• Rigidez dieléctrica: ≥ 1,500 VAC durante 1 minuto entre bobina y contactos y entre contactos de polos distintos; ≥ 1,000 VAC durante 1 minuto entre contactos abiertos.
• Tiempo de operación / liberación: ≤ 25 ms / ≤ 25 ms.
• Tipo de terminal: espigas de 7.5 mm para base o montaje en circuito impreso.
• Dimensiones del cuerpo: 27.5 mm de largo × 21 mm de ancho × 37.5 mm de alto.
• Bases compatibles: RT702-B y RT703 de la misma marca, ambas para riel din de 35 mm.

Es el relé de interfaz típico para salidas de PLC de 24 VDC, tableros de automatización y arranques donde hay que separar el mando de una carga de hasta 5 A.
